consignes d'installation
G600EC/G600C
Installation de la façade (pièces n
Pièces nos. 776-922, 776-924, 776-926
Un espace de 1/2 po (13 mm) doit être maintenu sur les
côtés du foyer pour permettre l'installation et l'enlèvement de
la façade.
Les matériaux de finition NE PEUVENT PAS dépasser la
façade du foyer.
Vue du dessus
Onglet de
montage replié
vers l'avant
Façade
30-7/8 po
(784 mm)
33-3/4 po
(857 mm)
920-299-fr
|
42
Foyer au gaz Grandview
776-922, 776-924, 776-926)
o
" (19 mm)
3
4
Structure
d'encadrement
Bride de clouage
replié vers l'avant
33 po
(838 mm)
ÉCART DE FINITION CRITIQUE
G600EC
®
FACEPLATE INSTALLATION
Onglets de bride de
clouage repliés vers
l'avant
Onglets de montage
repliés vers l'avant

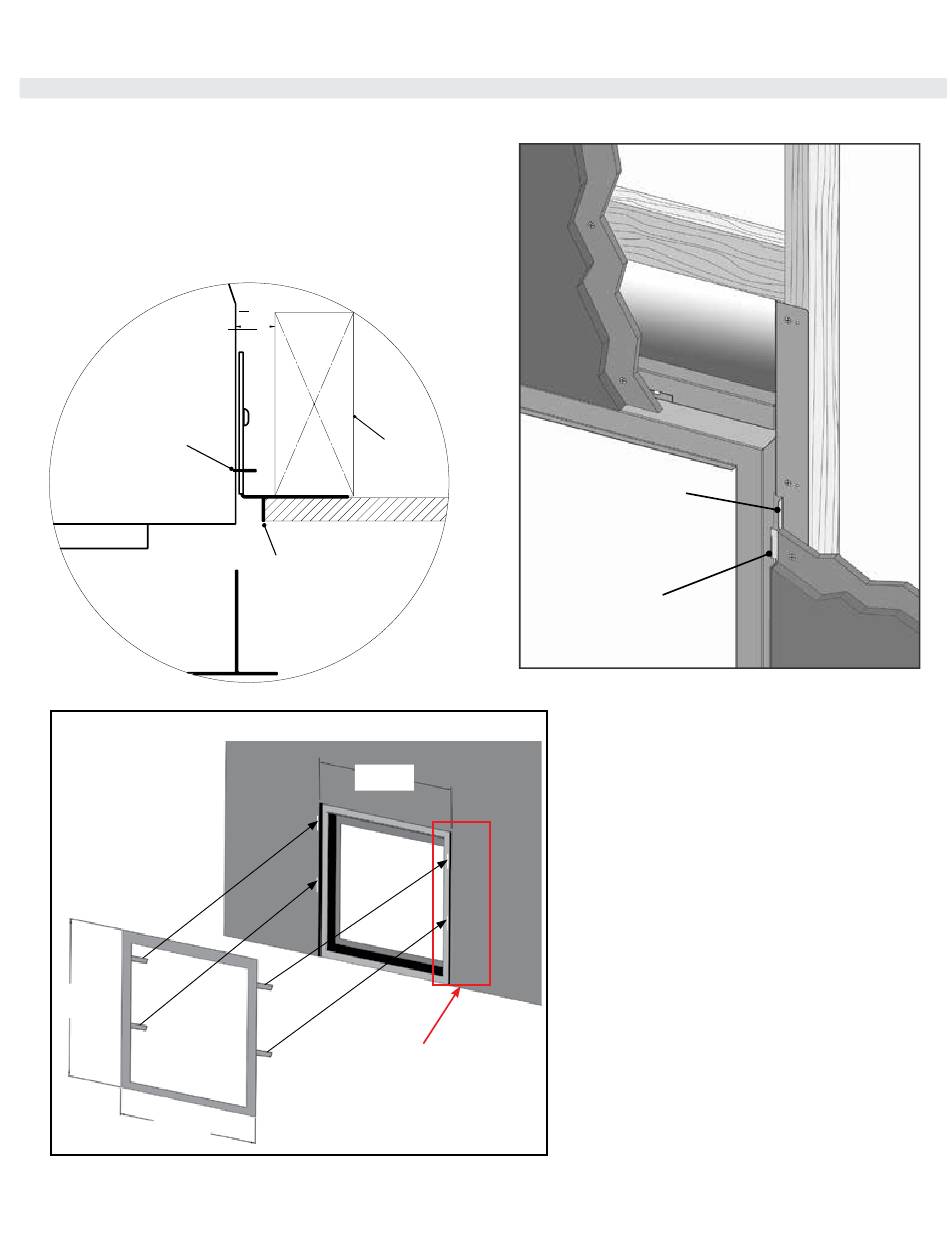

Installer la façade en posant ses bras sur le dessus
des onglets de montage.
Ajuster de gauche et de droite pour centrer la
façade.
REMARQUE : Ne pas toucher la façade sans porter
des gants propres et souples. Les saletés ou les
huiles peuvent être transférées sur le fini et devenir
permanentes.
1
