Consignes d'utilisation de la télécommande Proflame II
IMPORTANT : La télécommande Proflame 2 fait partie intégrante du
système Proflame 2 qui comprend les éléments suivants :
•
Télécommande Proflame 2 à utiliser avec :
•
Module de contrôle IFC (Integrated Fireplaces Control)
La télécommande Proflame 2 permet de contrôler les fonctions suivantes
de l'appareil :
1.
Brûleur principal On/Off (Marche/Arrêt)
2.
Modulation de la flamme du brûleur principal (6 niveaux)
3.
Sélection veilleuse permanente ou intermittente (CPI/IPI)
4.
Fonctions du thermostat et du thermostat Smart
5.
Modulation de l 'éclairage d'appoint (6 niveaux)**
6.
Éclairage supérieure
7.
Modulation de la vitesse du ventilateur de confort (6 niveaux)**
** Ces options ne sont pas disponibles sur tous les modèles d'appareils.
La télécommande Proflame est caractérisée par un design épuré, une
disposition simple des touches et un afficheur ACL (Schéma 1). La
touche Mode permet de sélectionner les fonctionnalités et la touche
Thermostat sert à allumer, éteindre ou sélectionner les fonctions du
thermostat (Schémas 1 & 2). Une fonction de verrouillage des touches
est également disponible (Schéma 2).
Afficher ACL bleu rétro-éclairé
Touche ON / OFF

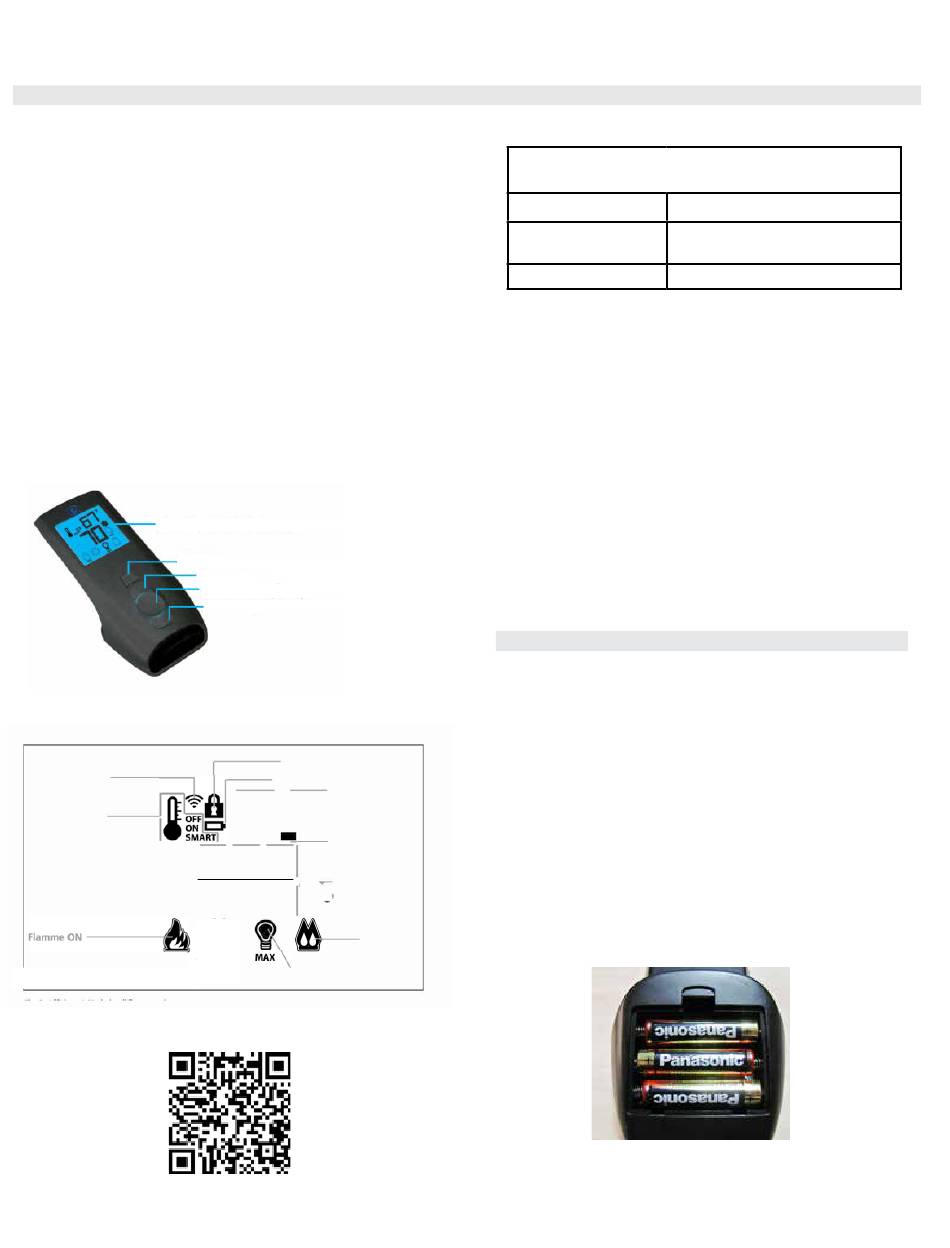

Schéma 1: Télécommande Proflame
Transmission
T hermostat OFF/
ON/S
ART
__ __
M
,
_ _
Consigne
Temperature/Niveau/Dtat
Ventilateur contort
MAX
Schéma 2 : Afficheur LCD de la télécommande
Touche THERMOSTAT
Touche FLÉCHÉE HAUT / BAS
Touche MODE
Verrouillage des touches
Alarme faible charge des piles
I
R 1=1
:�1 -
Temp�rature
U �
amb1ante
.
1
1
1 ::1 Cl
M
.t-
:::; :
L
11 _ I
�
-- --
AUX
8
- ·-·
Flux divisé
(Split Flow)
�-- Gradateur ON
MAX
Information à l'usage du propriétaire
Tension d'alimentation
Plage de température
ambiante
Radiofréquence
AVERTISSEMENT : LA TÉLÉCOMMANDE ET LE RÉCEPTEUR
SONT DES DISPOSITIFS DE RADIOFRÉQUENCE. PLACER LE
RÉCEPTEUR DANS UN OBJET/UNE SURFACE EN MÉTAL OU
À PROXIMITÉ D'UN OBJET/UNE SURFACE EN MÉTALPEUT
RÉDUIRE CONSIDÉRABLEMENT LA PORTÉE DU SIGNAL.
ATTENTION !
- Couper l'alimentation principale en gaz de l'appareil pendant l'installation
ou l'entretien du dispositif de réception.
- Couper l'alimentation principale en gaz de l'appareil avant d'enlever
ou de remettre les piles.
- En cas de dysfonctionnement de la télécommande, éteindre le module
IFC en utilisant l'interrupteur principal "ON/OFF".
- Pour l'installation et l'entretien, éteindre le module IFC en débranchant
la prise d'alimentation.
FONCTIONNEMENT
Synchronisation de la télécommande avec
le récepteur et le porte-piles (au besoin)
Allumer le récepteur. Appuyer sur le bouton PRG situé dans le coin
supérieur droit du récepteur. Le récepteur émettra trois (3) "bips" pour
indiquer qu'il est prêt à se synchroniser avec la télécommande. Insérer
les 3 piles de type AAA dans le compartiment prévu à cet effet sur le
dessous de la télécommande. (Schéma 3) Une fois les piles installées
dans la télécommande, appuyer sur le bouton On. Le récepteur émettra 4
"bips" pour indiquer que la commande de la télécommande est acceptée
et qu'il est configuré sur le code particulier de cette télécommande. Le
I
système est désormais initialisé.
(*) Le récepteur peut être indépendant ou intégré au module de contrôle
IFC de l'appareil. La notice du récepteur peut ne pas être indépendante
lorsque celui-ci fait partie du module IFC.
DONNÉES TECHNIQUES
TÉLÉCOMMANDE
4,5V (3 piles 1,5V AAA)
0 - 50
C (32 - 122
o
315 MHZ
Schéma 3 : Compartiment à piles
Foyer au gaz Grandview
F)
o
|
13
G600EC
®
