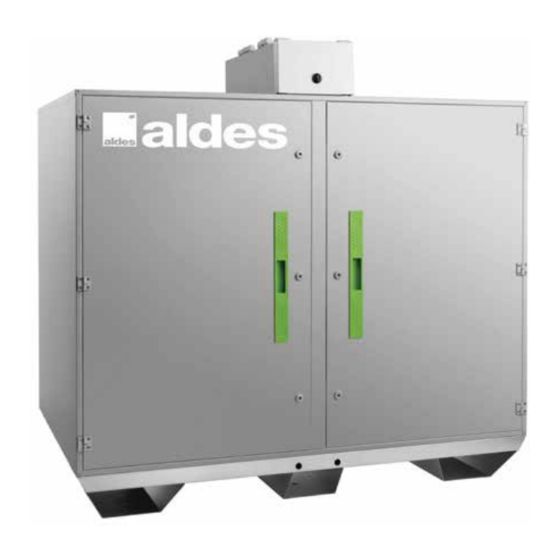

- Page 1 EVEREST XV Notice d’installation Téléchargez la notice de paramétrage sur notre site internet ou directement à partir de la carte SD fournie. www.aldes.com...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES 1. RECOMMANDATIONS ET CONSIGNES DE SECURITE ..................4 1.1 Protection des personnes ..........................4 1.2 Précautions d’installation et de maintenance ....................4 2. INSTALLATION ................................5 2.1 Généralités ................................5 2.2 Transport sur le site ............................5 2.3 Pièces fournies dans l’emballage ........................6 2.3.1 Pochette documentation..........................6 2.4 Montage de la Centrale ............................7 2.4.1 Généralités ..............................7... - Page 3 3. DIMENSIONS ................................21 3.1 Dimensions des Centrales ..........................21 3.2 Dimensions des accessoires extérieurs ......................22 3.2.1 Manchettes souples ............................22 3.3 Plans des pièces de transformation........................23 3.4 Diamètres des collecteurs des batteries eau interne ..................24 4. OPTIONS REGULATION ............................25 4.1 Options de commandes filaires ........................25 4.2 Adresses ................................26...
-
Page 4: Recommandations Et Consignes De Securite
1. RECOMMANDATIONS ET CONSIGNES DE SECURITE Lisez la notice attentivement avant de commencer l’installation de l’appareil et conservez cette notice en bon état à proximité de l’appareil pendant toute la durée de vie de l’appareil. 1.1 Protection des personnes • Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d’expérience ou de connaissances, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à... -
Page 5: Installation
2. INSTALLATION 2.1 Généralités Attention : la rédaction de ce document a pour but de guider l’installation de la Centrale. Pour réaliser une installation en toute conformité, se référer à la législation en vigueur dans le pays d’installation (ex : NF DTU 68-3 partie 1.1.4). Attention : la centrale est destinée à... -
Page 6: Pièces Fournies Dans L'emballage
Longerons Traverses Écartement des fourches min. 350 mm Manutention par élingues : utilisez des barres de manutention placées dans les traverses. La rigidité à la flexion des barres doit être adaptée au poids du caisson. Placer les boucles des élingues autour des barres de manutention et placer des écarteurs au-dessus de la centrale afin de ne pas endom- mager la structure. -
Page 7: Montage De La Centrale
2.4 Montage de la Centrale 2.4.1 Généralités Monter les traverses de la centrale sur une surface plane et stable (sol plat pour condensats). Il est conseillé d’installer un dispositif anti-vibratile entre les pieds de la Centrale et le bâti (exemple : plots ou tapis) ainsi qu’entre les piquages et le réseau aéraulique (exemple : manchette souple) afin d’atténuer les éventuelles vibrations engendrées par les moto-ventilateurs. -
Page 8: Montage Des Options / Accessoires
2.6 Montage des options / accessoires Le plafond est équipé d’inserts M8 à chaque coin de cadre d’ouverture afin d’accueillir les accessoires externes : pièces de transformation – man- chettes souples isolées – manchettes souples rigides – registres. Chaque accessoire est livré avec la visserie. Une mousse doit être installée entre les accessoires et cadres d’ouverture afin d’assurer l’étanchéité... -
Page 9: Connexion Des Manchettes Souples Standards Ou Isolées
Raccordement bornier commande Etiquettes Définition Commentaires Sonde Température Insufflation Sonde raccordée en usine Sonde CO2 - 0 - 10 V Actif si option Ponté par défaut sur bornier Arrêt externe CTA Haute vitesse Contact Alarme feu Ponté par défaut sur bornier Relais retour Alarmes (B) CTA Relais retour Alarmes (A) CTA Relais registre air neuf -... -
Page 10: Option Batterie Eau Interne
2.6.5 Option batterie eau interne Les batteries eau interne sont fournies avec deux joints plats, une vanne 3 voies motorisée et pré-câblé, un câble de commande « BW » et une sonde antigel de température (pour mesurer la température du fluide circulant dans la batterie). Les joints plats et la vanne 3 voies sont en attente dans le carton d’options. -
Page 11: Option Lon
Capleur d’extraction Flèche d’adressage sur 6 Fléxible transparent pente vers prise de pressio, noir Pas de point bas ! Capleur d’insuflation Flèche d’adressage sur 5 Attention : les flexibles transparents doivent impérativement descendre depuis la prise de pression du capteur PTH jusqu’à la prise de pression noire du conduit, sans présenter de point bas. -
Page 12: Raccord Des Condensats Échangeur
2.7.2 Raccord des condensats échangeur Nos bacs à condensats sont équipés d’une évacuation traversant le plancher, composée d’une bonde et d’un flexible PVC Ø32. Le siphon à membrane est livré dans le carton des pièces séparées. Raccorder le siphon à membrane au flexible d’évacuation. Attention : Respecter le sens d’évacuation des condensats indiqué... -
Page 13: Principe Régulation - Puissance
2.8.1 Principe Régulation - Puissance Chaque centrale a un boitier de raccordement électrique situé sur le toit. Ce boitier, composé des parties puissances et régulation, comporte 2 trappes d’accès : - Une trappe vissée pour les raccordements électriques (puissance et régulation) - Une trappe ouverture quart de tour (accès connexion automate et interrupteurs) Voir schéma ci-dessous. -
Page 14: Connexions Câbles Électriques - Puissance Ou Régulation
2.8.2 Connexions câbles électriques - puissance ou régulation Dévisser les vis à emprunte cruciforme de la trappe d’accès du bornier de raccordement. Passer les câbles d’alimentation à travers les presse-étoupes afin de garantir l’étanchéité. Presse-étoupe pour câble régulation Presse-étoupe pour câble puissance Les conducteurs des câbles d’alimentation rigides ou munis d’embouts s’enfichent directement dans les bornes à... -
Page 15: Connexion Alimentation (Monophasée) Générale De La Centrale
2.8.3 Connexion alimentation (monophasée) générale de la centrale Nous recommandons un disjoncteur de calibre 20A avec une sensibilité du différentiel de 300 mA ainsi qu’une section de câble minimum d’ 1,5mm² pour l’alimentation générale. Voir plan de câblage ci-dessous : Raccordement Alimentation centrale bornier puissance... -
Page 16: Entretien Des Filtres
2.9 Entretien des filtres Attention : l’entretien des filtres doit être effectué machine éteinte, par une personne ayant une habilitation électrique (conducteur BT sous tension). Pour contrôler l’encrassement des filtres, il est conseillé d’utiliser un capteur de pression (vendu en option). Il est conseillé... - Page 17 Sur votre PC, configurer l’adresse IP et adresse du serveur DNS. En fonction de la version de Windows, voici les 2 chemins d’accès : Avec Windows XP - Démarrer / Connexions / Afficher toutes les connexions / clic droit « local area connexion » / propriétés : - Internet Protocol / Propriétés :...
- Page 18 Avec Windows 7 - Panneau de configuration\Réseau et Internet\Centre Réseau et partage - Connexion au réseau local/Propriétés...
- Page 19 - Cliquer sur Protocole Internet version 4/ Propriétés Configurer les paramètres adresse IP (Windows XP et 7) - Adresse IP : Créer une adresse IP PC différente de l’adresse IP de l’automate. Attention cette adresse IP PC doit être similaire sur les 3 premières parties à...
-
Page 20: Communication Télécommande
- Entrer les noms d’utilisateurs et mots de passe suivant votre profil : Utilisateur : • Nom : USER • Mot de Passe : 111 Installateur : • Nom : INSTALLE • Mot de Passe : 222 Service : • Nom : SERVICE •... -
Page 21: Dimensions
3. DIMENSIONS 3.1 Dimensions des centrales DETAIL A Condensats ajustable Sans pièces de transformation... -
Page 22: Dimensions Des Accessoires Extérieurs
3.2 Dimensions des accessoires extérieurs 3.2.1 Manchettes souples Ø D - Ø D1 int. - Taille (Ø conduit std) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 117,50 1200 1600 2300 Tolérances +3/-3 +3/-3 +5/-5 +5/-5 0/-1,50 +2/0 +1/-1... -
Page 23: Plans Des Pièces De Transformation
3.3 Plans des pièces de transformation G int E int G int E int COTE A COTE B COTE C COTE D COTE E COTE F COTE G COTE H COTE I COTE J Taille 1 Ø 250 Taille 2 Ø... -
Page 24: Diamètres Des Collecteurs Des Batteries Eau Interne
3.4 Diamètres des collecteurs des batteries eau interne Attention : les batteries admettent une pression maximale de 8 bars. Batteries Eau Vanne 3 voies raccord femelle Collecteur cuivre Modèles Type Batterie Kvs vanne DN (mm) Ø Ext. (pouces GAZ) XV 600 1 rang 1/2 ˝... -
Page 25: Options Regulation
4. OPTIONS REGULATION 4.1 Options de commandes filaires Raccordement bornier commande Etiquettes Définition Commentaires Pont 2 bornes horizontale Sonde Température Sonde raccordée en Pont 3 bornes horizontale Insufflation usine Sonde CO2 - 0 - 10 V Actif si option Ponté par défaut sur bornier Arrêt externe CTA Haute vitesse... -
Page 26: Adresses
4.2 Adresses Modbus (RJ12) Pression du filtre de soufflage [Pa] - 3x0024 Mode de fonctionnement actuel - 3x0001 Type de contrôle de température - 4x0148 Seuil d’alarme maxi de surveillance du filtre de soufflage [Pa] - 3x0039 Opération Marche/Arrêt - 1x0001 Point de consigne de température pour le type de contrôle A-alarme - 1x0035 actuel [1/100°C] - 4x0149... - Page 27 NOTES...
