4 Installation
▪ Chauffage du bac de récupération. Vous pouvez utiliser l'option
chauffage du bac de récupération (EKDPH008CA) afin d'éviter
que le bac de récupération ne gèle. Pour connaître les consignes
d'installation, reportez-vous au manuel d'installation du chauffage
du bac de récupération.

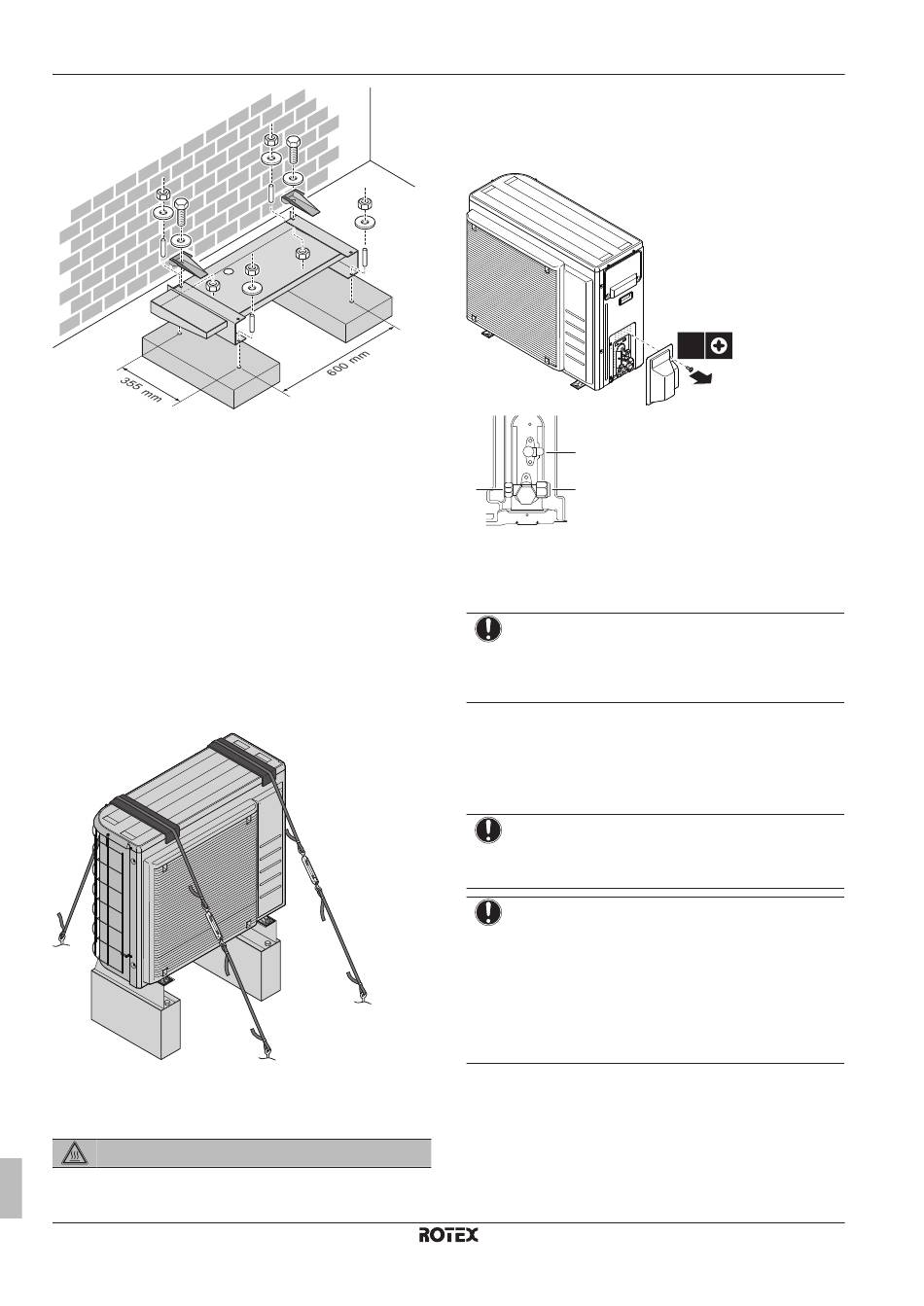

4.2.4 Protection de l'unité extérieure contre les
chutes
Si l'unité est installée dans un lieu où des vents forts peuvent la faire
basculer, prenez les mesures suivantes:
1 Préparez 2 câbles comme indiqué sur l'illustration suivante (à
fournir).
2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité
extérieure de manière à ce que le câble ne raye pas la peinture
(à fournir).
4 Fixez les extrémités du câble. Serrez ces extrémités.
4.3 Raccordement de la tuyauterie de
réfrigérant
DANGER: RISQUE DE BRÛLURE
Manuel d'installation
8
4.3.1 Raccordement de la tuyauterie de
réfrigérant à l'unité extérieure
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
a
c b
a Vanne d'arrêt du liquide
b Vanne d'arrêt du gaz
c Orifice d'entretien
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure
à la vanne d'arrêt du gaz de l'unité extérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de
réfrigérant entre l'unité intérieure et l'unité extérieure dans
un conduit ou d'enrouler la tuyauterie de réfrigérant dans
du ruban de finition.
4.4 Vérification de la tuyauterie de
réfrigérant
4.4.1

Recherche de fuites

REMARQUE
Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir "PS High" sur la plaque
signalétique de l'unité).
REMARQUE
Veillez à utiliser une solution de détection de bulles
recommandée par le revendeur. N'utilisez pas d'eau
savonneuse qui risque de provoquer des fissures des
écrous évasés (l'eau savonneuse peut contenir du sel qui
absorbe l'humidité qui se mettra à geler lorsque le tuyau
refroidit) et/ou d'entraîner la corrosion des raccords évasés
(l'eau savonneuse peut contenir de l'ammoniaque qui
provoque un effet corrosif entre l'écrou évasé en laiton et
l'évasement en cuivre).
1 Chargez le système avec de l'azote jusqu'à une pression de
jauge d'au moins 200 kPa (2 bar). Une pression de 3000 kPa
(30 bar) est recommandée pour détecter les petites fuites.
2 Vérifiez l'étanchéité en appliquant une solution de détection de
bulles sur tous les raccords.
3 Purgez entièrement l'azote.
1×
RRGA04~08DAV3
ROTEX HPSU basse température Bi-bloc
4P496756-1 – 2017.06
