Données Techniques; Schéma De Tuyauterie: Unité Extérieure - Rotex RRGA04DAV3 Manuel D'installation

6 Données techniques

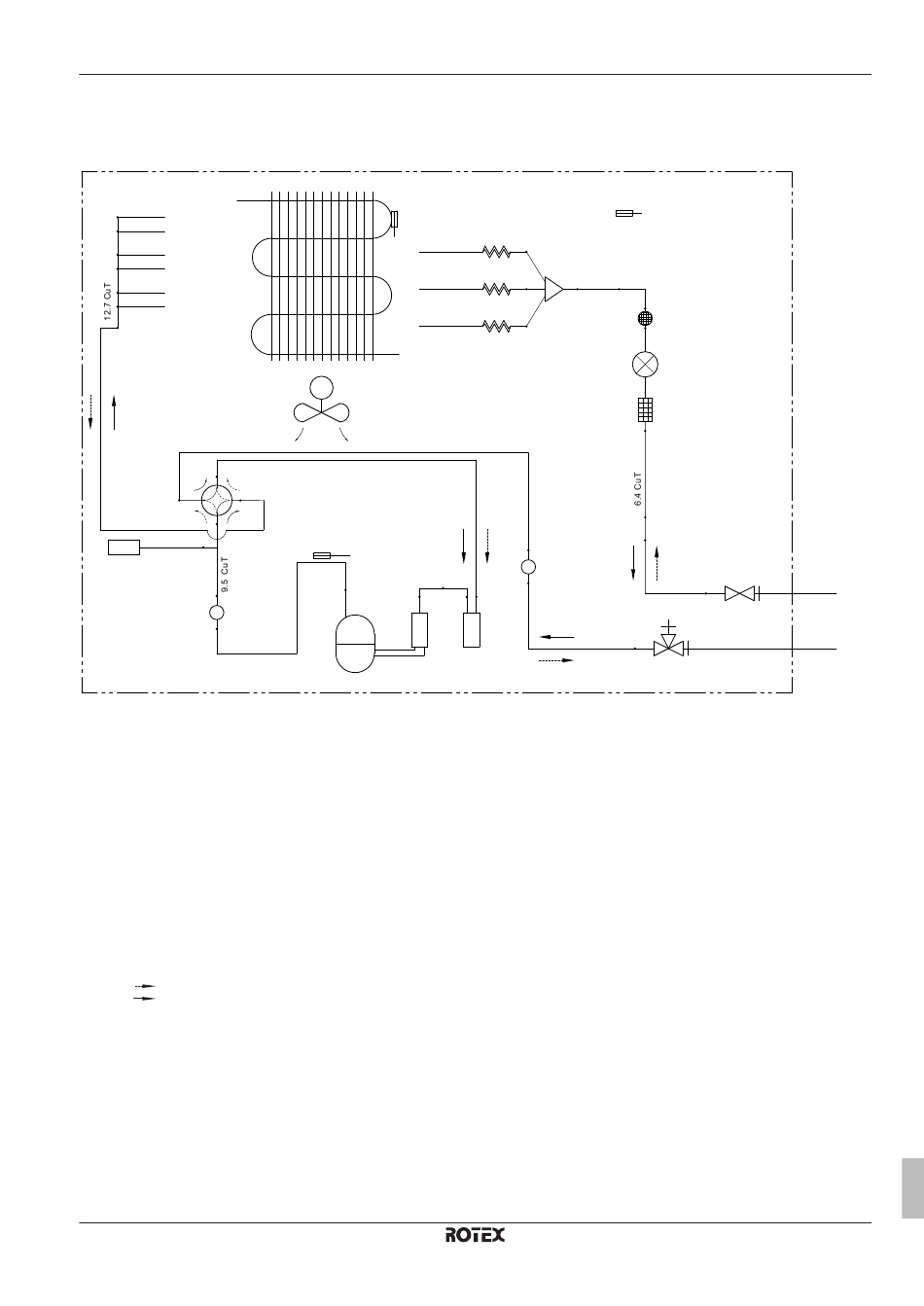

6.1 Schéma de tuyauterie: unité extérieure
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
Y1S
S1PH
k
9.5 CuT
a Tuyauterie non fournie (liquide: raccord évasé de
Ø6,4 mm)
b Tuyauterie non fournie (gaz: raccord évasé de Ø15,9 mm)
c Vanne d'arrêt (liquide)
d Vanne d'arrêt de l'orifice d'entretien (gaz)
e Filtre
f Silencieux avec filtre
g Tube capillaire
h Échangeur de chaleur
i Accumulateur
j Accumulateur du compresseur
k Silencieux
M1C Compresseur
M1F Ventilateur
R1T Thermistance (air extérieur)
R2T Thermistance (échangeur de chaleur)
R3T Thermistance (corps du compresseur)
S1PH Commutateur haute pression (réinitialisation automatique)
Y1E Vanne de détente électronique
Y1S Électrovanne (vanne à 4 voies) (MARCHE:
rafraîchissement)
Chauffage
Rafraîchissement
RRGA04~08DAV3
ROTEX HPSU basse température Bi-bloc
4P496756-1 – 2017.06
h
R2T
4.0 CuT
4.0 CuT
4.0 CuT
M1F
12.7 CuT
12.7 CuT
R3T
12.7 CuT
j i
M1C
6 Données techniques
R1T
g
g
6.4 CuT
6.4 CuT
g
f
Y1E
e
k
6.4 CuT
15.9 CuT
d
c a
6.4 CuT
b
15.9 CuT
3D110394
Manuel d'installation
11
