5 Démarrage de l'unité extérieure
Composant
Câble d'interconnexion
Fusible de remplacement
recommandé
Disjoncteur de protection contre
les fuites à la terre
(a) MCA=Ampérage minimal du circuit. Les valeurs indiquées
sont les valeurs maximales (reportez-vous aux données
électriques de l'association avec les unités intérieures pour
connaître les valeurs exactes).

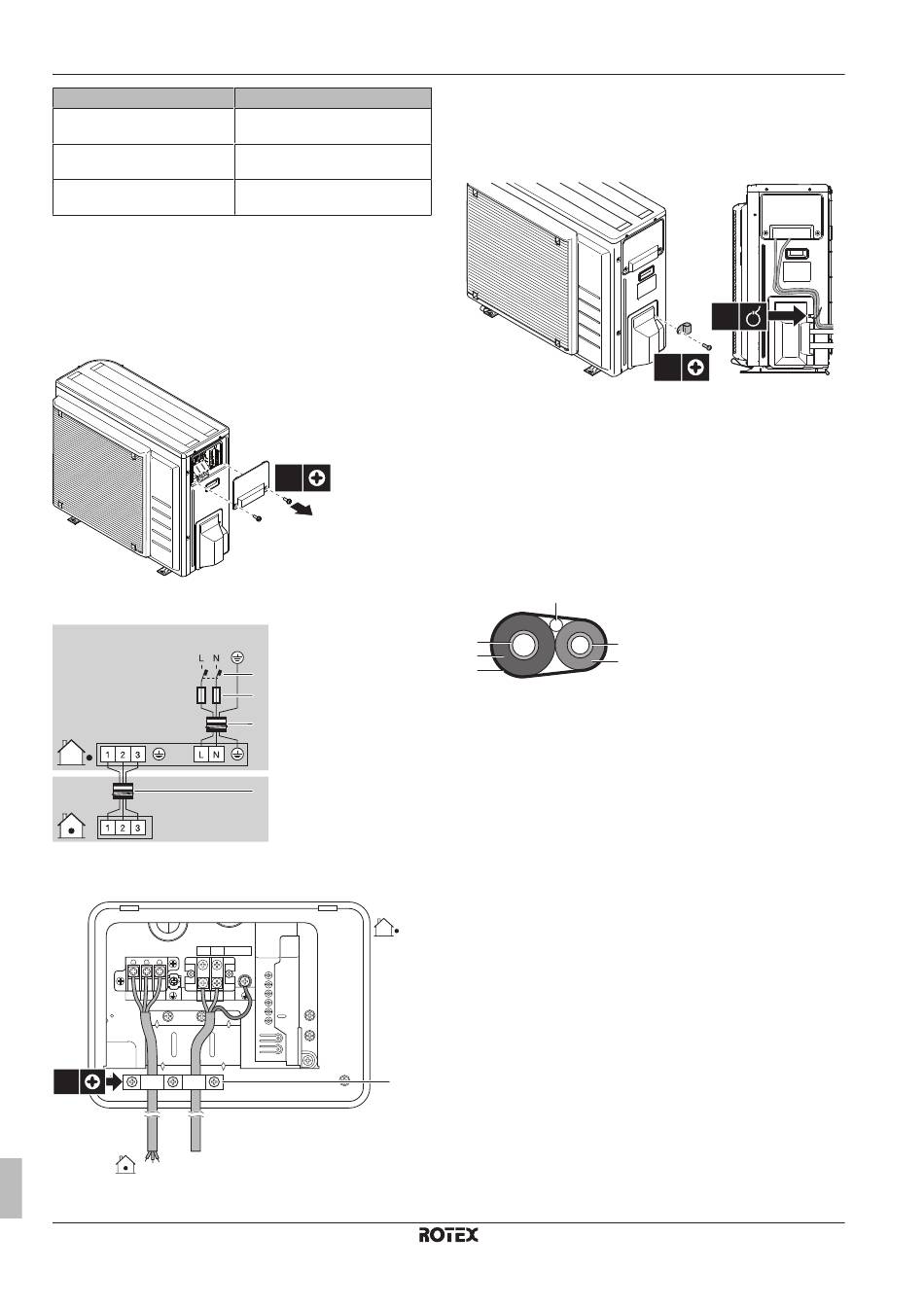

4.6.3 Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez le couvercle du coffret électrique.
2 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit. Assurez la détente à l'aide du serre-fils.
1N~ 50 Hz
220-240 V
a Câble d'interconnexion
b Câble d'alimentation
c Fusible
d Disjoncteur de protection contre les fuites à la terre
L N PWR
1 2 3
L N
3×
12 3
Manuel d'installation
10
RRGA04~08DAV3
Section minimale de câble de
1,5 mm² et applicable pour 230 V
25 A
Doivent être conformes à la
législation applicable
2×
d
c
b
a
a
a Serre-fils
3 Remontez le couvercle du coffret électrique.
4 En option: fixez le serre-fils (accessoire) à la vis du couvercle
de la tuyauterie de réfrigérant, et attachez-y les câbles à l'aide
d'un attache-câble.
5 Raccordez un disjoncteur de protection contre les fuites à la
terre et un fusible sur la conduite d'alimentation.
4.7 Finalisation de l'installation de
l'unité extérieure
4.7.1 Finalisation de l'installation de l'unité
extérieure
1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
d
b
e
f
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Tuyau de liquide
e Isolation du tuyau de liquide
f Ruban de finition
2 Installez le couvercle d'entretien.
5 Démarrage de l'unité
extérieure
Reportez-vous au manuel d'installation de l'unité intérieure pour la
configuration et la mise en service du système.
1×
1×
RRGA04~08DAV3
ROTEX HPSU basse température Bi-bloc
4P496756-1 – 2017.06
