b
(mm)
a Hauteur maximale des chutes de neige
b Kit en option EKFT008D
c Caoutchouc anti-vibration (non fourni)

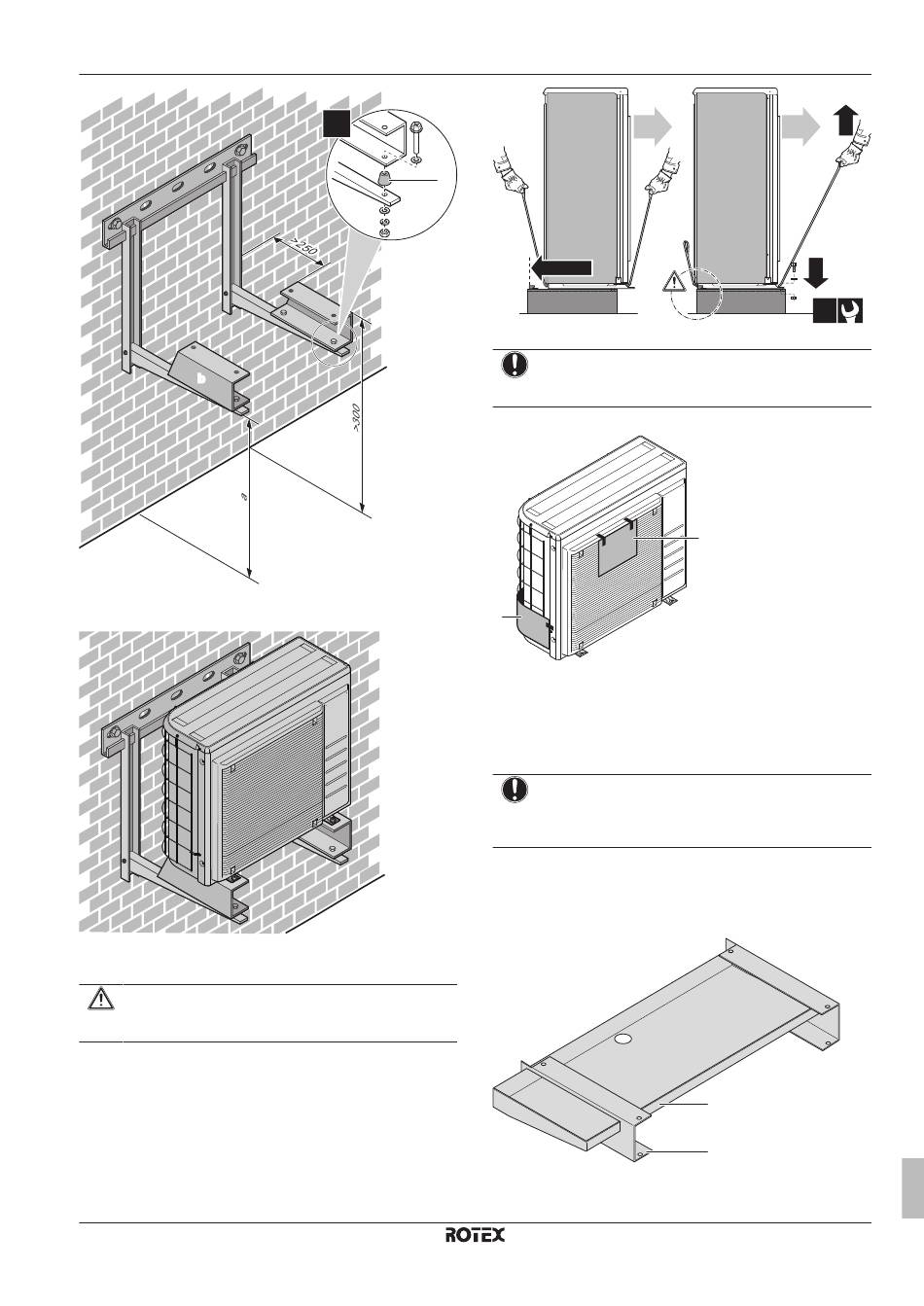

4.2.2 Installation de l'unité extérieure
ATTENTION
NE RETIREZ PAS le carton de protection avant que l'unité
soit installée correctement.
1 Soulevez l'unité extérieure comme indiqué dans la section
"2.1.1 Manipulation de l'unité extérieure" à la
2 Installez l'unité extérieure comme suit:
▪ (1) Mettez l'unité en position (à l'aide de l'élingue à gauche
et de la poignée à droite).
▪ (2) Retirez l'élingue (en tirant sur 1 côté de l'élingue).
▪ (3) Fixez l'unité.
RRGA04~08DAV3
ROTEX HPSU basse température Bi-bloc
4P496756-1 – 2017.06
4×
c
3 Retirez le carton de protection et la feuille d'instructions.
a
4.2.3
Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
▪ Bac de récupération. Vous pouvez utiliser l'option bac de
page 4.
a
1
a Bouche de soufflage
REMARQUE
Alignez correctement l'unité. Vérifiez que l'arrière de l'unité
ne dépasse PAS.
a Carton de protection
b Feuille d'instructions

Pour fournir le drainage

REMARQUE
Si les orifices de drainage de l'unité extérieure sont
bloqués, prévoyez un espace d'au moins 300 mm sous
l'unité extérieure.
récupération (EKDP008D) pour récupérer l'eau de drainage. Pour
connaître les consignes d'installation complètes, reportez-vous au
manuel d'installation du bac de récupération. En bref, le bac de
récupération s'installe de la manière suivante:
a Bac de récupération
b Poutres en U
4 Installation
2
a
3
2×
b
a
b
Manuel d'installation
