4 Installation

ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté
par la neige. Si nécessaire, installez une protection ou un abri contre
la neige et un support.
4 Installation
4.1 Ouverture des unités
4.1.1 Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
Reportez-vous aux sections "4.3.1 Raccordement de la tuyauterie
de réfrigérant à l'unité
"4.6.3 Raccordement du câblage électrique sur l'unité extérieure" à
la page 10.

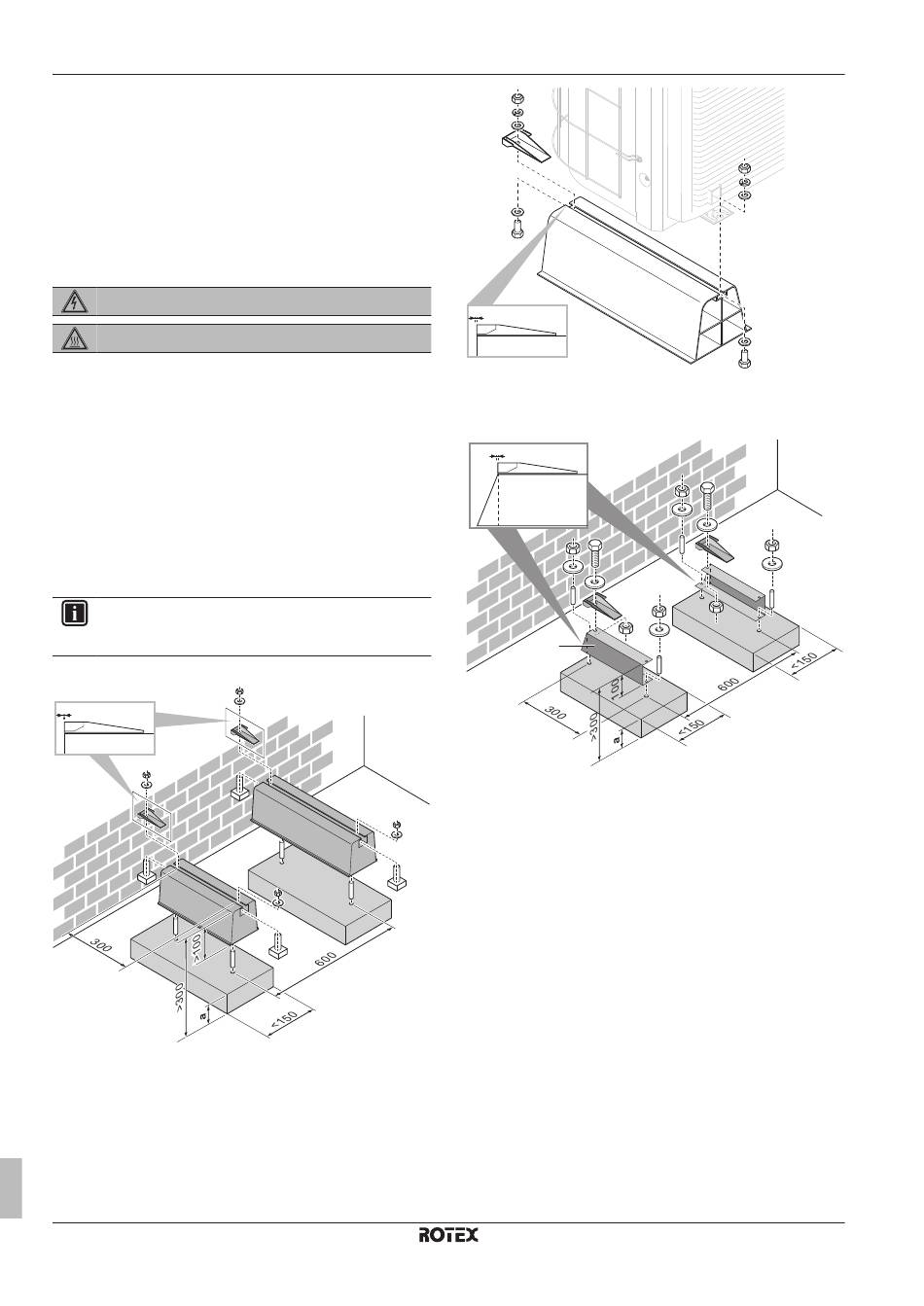

4.2 Montage de l'unité extérieure
4.2.1

Pour fournir la structure de l'installation

Ce sujet montre différentes structures d'installation. Utilisez au total
4 jeux de boulons d'ancrage M8 ou M10, d'écrous et de rondelles.
Dans tous les cas, laissez un espace libre d'au moins 300 mm sous
l'unité. Veillez également à ce que l'unité soit positionnée au moins
100 mm au-dessus du niveau maximum de neige envisagé.
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
15 mm.
Option 1: sur pieds de montage "flexi-foot with strut"
0 mm
a Hauteur maximale des chutes de neige
Option 2: sur pieds de montage en plastique
Dans ce cas, vous pouvez utiliser les boulons, les écrous, les
rondelles et les rondelles de ressort fournis en tant qu'accessoires
avec l'unité.
Manuel d'installation
6
extérieure" à la page 8
(mm)
0 mm
et
Option 3: sur un support avec le kit en option EKFT008D
Nous vous recommandons le kit en option EKFT008D dans les
régions à forte chute de neige.
0 mm
b
(mm)
a Hauteur maximale des chutes de neige
b Kit en option EKFT008D
Option 4: sur des supports muraux avec le kit en option
EKFT008D
Nous vous recommandons le kit en option EKFT008D dans les
régions à forte chute de neige.
RRGA04~08DAV3
ROTEX HPSU basse température Bi-bloc
4P496756-1 – 2017.06
