4.2.2

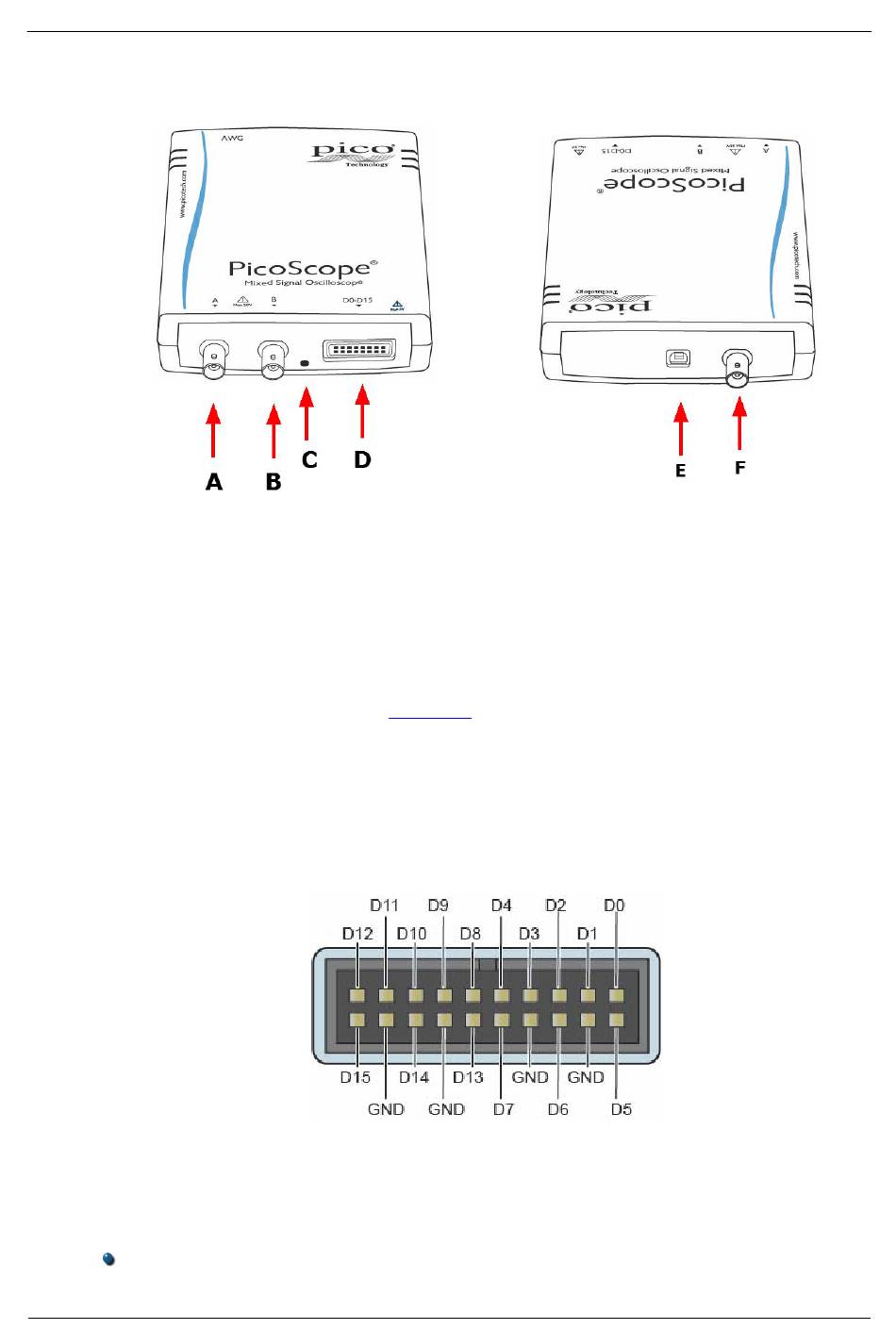

MSO série PicoScope 3000
A. Voie d'entrée A
B. Voie d'entrée B
C. DEL : indique quand l'oscilloscope échantillonne des données.
D. Entrées numériques D0-D15 (voir ci-dessous pour plus de détails)
E. Port USB. Reportez-vous à la
F. Sortie de générateur de formes d'ondes arbitraires
Connexion d'entrée numérique (D)
Les broches de l'entrée numérique du connecteur IDC 20 broches sont illustrées ci-
dessous. Le diagramme présenté correspond à la situation dans laquelle vous faites
face au panneau avant de l'appareil.
Précautions de raccordement pour les entrées numériques
Afin d'éviter toute diaphonie sur les entrées numériques lors des essais de signaux à
fronts très rapides, faites preuve d'une extrême prudence lors de la manipulation des
fils du câble d'entrée numérique :
Séparez toujours les fils conduisant des signaux rapides des autres fils.
ps3000ab.fr r6
Section 3 pour des conseils sur les connexions USB.
