Manuel d'utilisation des oscilloscopes et MSO PicoScope 3000 A/B
4.2

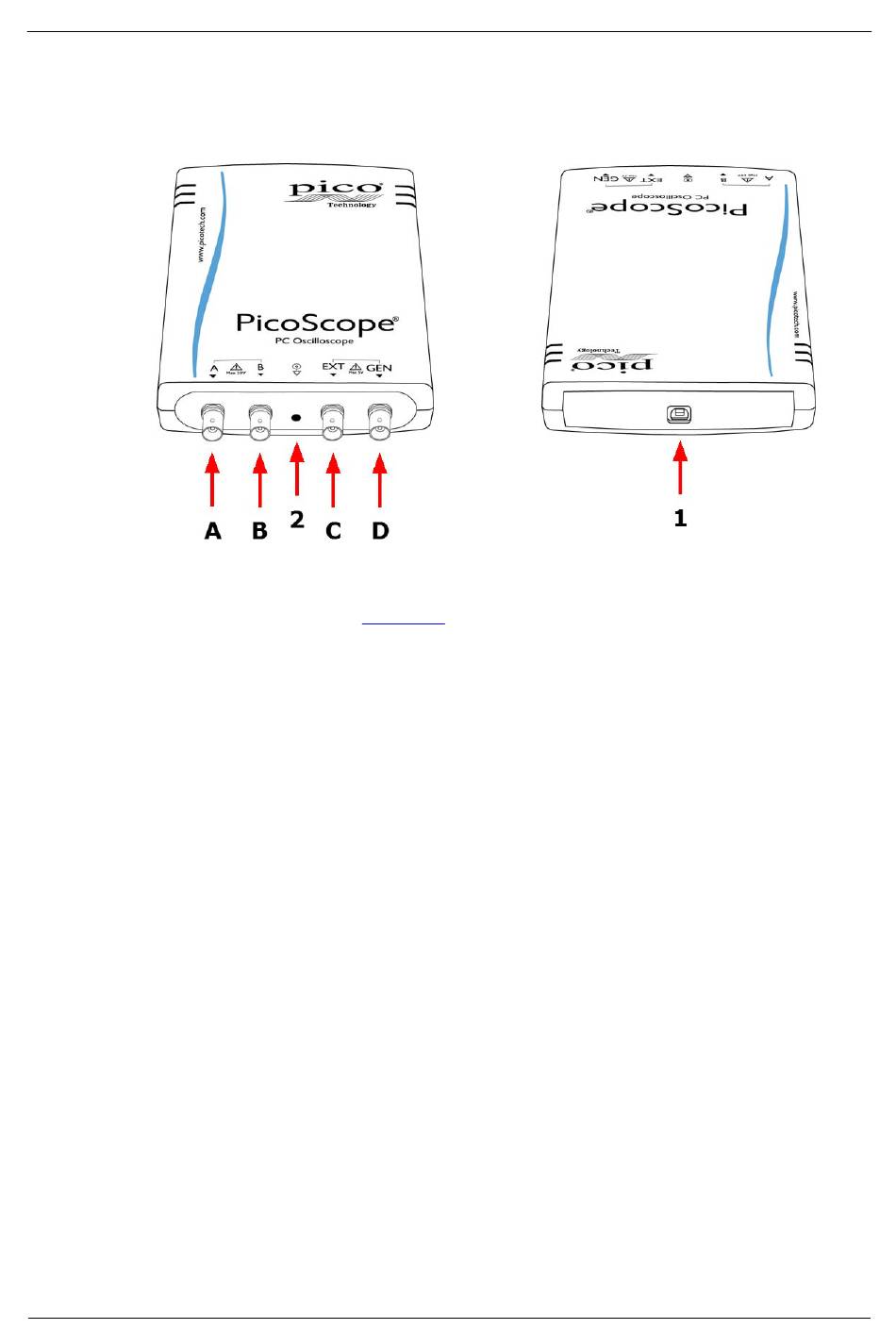

Schémas des connecteurs
4.2.1
Oscilloscopes 2 voies série PicoScope 3000 A et B
1. Port USB. Pour de meilleurs résultats, utilisez le câble USB 2.0 ou 3.0 haute qualité
fourni. Reportez-vous à la
2. DEL : clignote en rouge lorsque l'oscilloscope échantillonne des données.
A. Voie d'entrée A
B. Voie d'entrée B
C. Entrée de déclenchement externe
D. Sortie du générateur de signaux
Copyright © 2012-2013 Pico Technology Limited. Tous droits réservés.
Section 3
pour des conseils sur les connexions USB.
13
ps3000ab.fr r6
