2 - INSTALLATION
DISTANCE (mètres)
1,5 m
1,5 m
0,3 m
1,5 m
Le poêle Erica étant étanche, si l'on souhaite que l'ensemble de l'installation soit étanche, il faut procéder de la manière suivante :
•
l'air nécessaire à la combustion doit être prélevé directement à l'extérieur.
•
utiliser un tuyau de diamètre minimum Ø 60 mm et une longueur maximum de 2 mètres ; pour le raccord, voir l'arrière du poêle.
•
En cas d'installation d'un conduit de fumée à double paroi (système PGI), l'air de combustion est prélevé dans l'interstice. Pour un
bon fonctionnement, le tuyau doit avoir une longueur maximum de 2 m.
•
Lors de l'installation, vérifier les distances minimums nécessaires à la prise d'air comburant car (par exemple), une fenêtre ou une
porte ouverte provoquent un tourbillon qui peut soustraire l'air comburant nécessaire au poêle.
•
Installer un coude à 90° sur la mur extérieur pour protéger l'afflux de l'air comburant contre les effets du vent : diriger l'entrée du
coude vers la bas.
•
Munir le coude d'une grille de protection extérieure anti-volatiles de manière à ce qu'il ne puisse être obstrué par aucun objet.
•
Mises en garde : vérifier auprès des autorités locales s'il existe des règlementations restrictives concernant la prise d'air comburant :
le cas échéant, elles doivent être appliquées. Dans certaines conditions d'installation, le raccordement étanche est obligatoire ; en
cas de doute, toujours respecter les règlementations les plus restrictives.
•

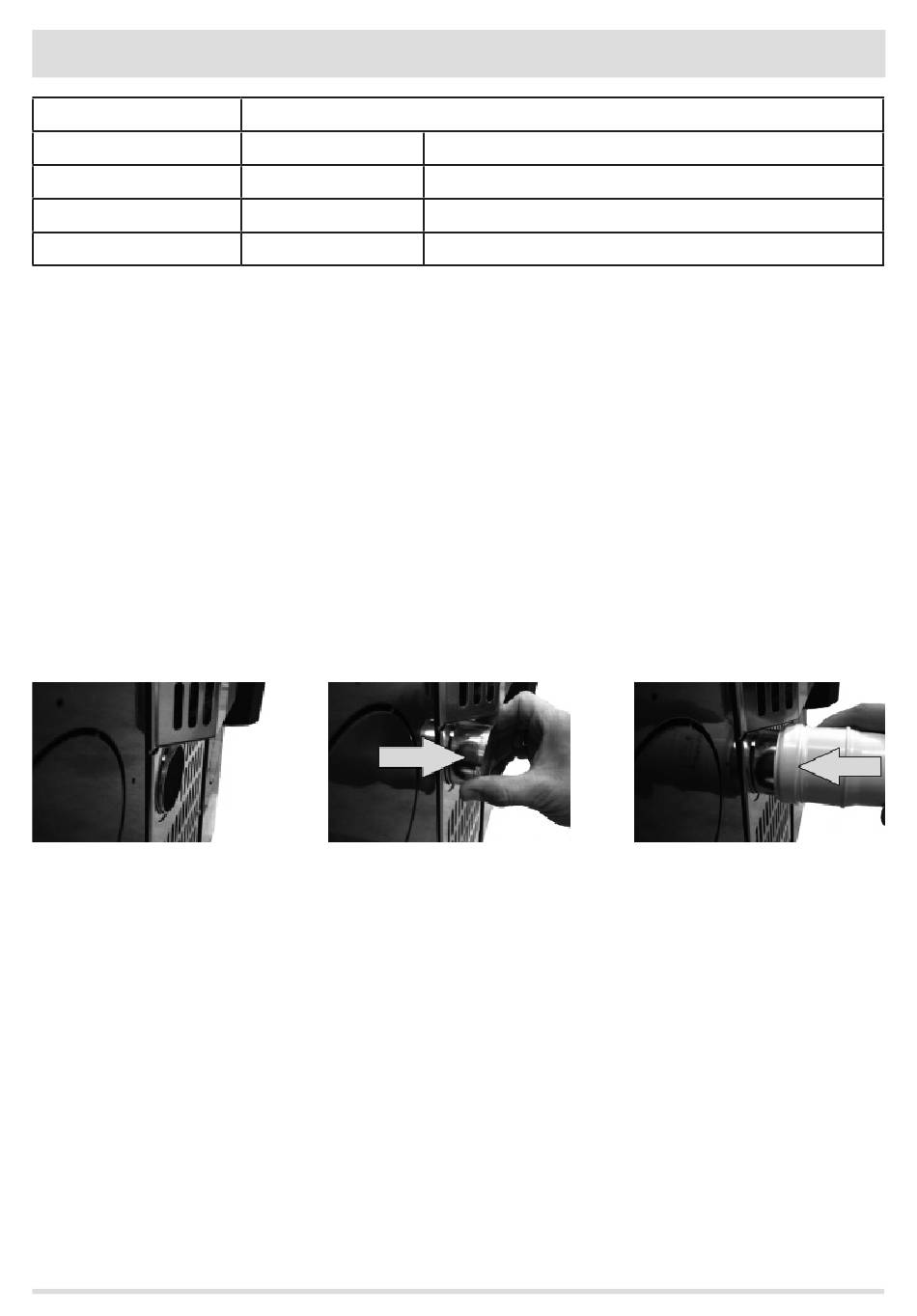

Procédure de connexion du poêle étanche avec des tuyaux PGI :
ÉTAPE 1
• Position d'origine du tuyau complètement rentré (ÉTAPE 1)
• Extraire le tuyau d'environ 2 cm (ÉTAPE 2)
• Insérer le tuyau femelle Ø6 cm (ÉTAPE 3)
Service Technique - Droits réservés - Reproduction interdite
La prise d'air doit être éloignée de :
EN-DESSOUS
HORIZONTALEMENT
AU-DESSUS
LOIN
ÉTAPE 2
Portes, fenêtres, évacuations des fumées, vides d'air, ...
Portes, fenêtres, évacuations des fumées, vides d'air, ...
Portes, fenêtres, évacuations des fumées, vides d'air, ...
de la sortie des fumées
ÉTAPE 3
15
