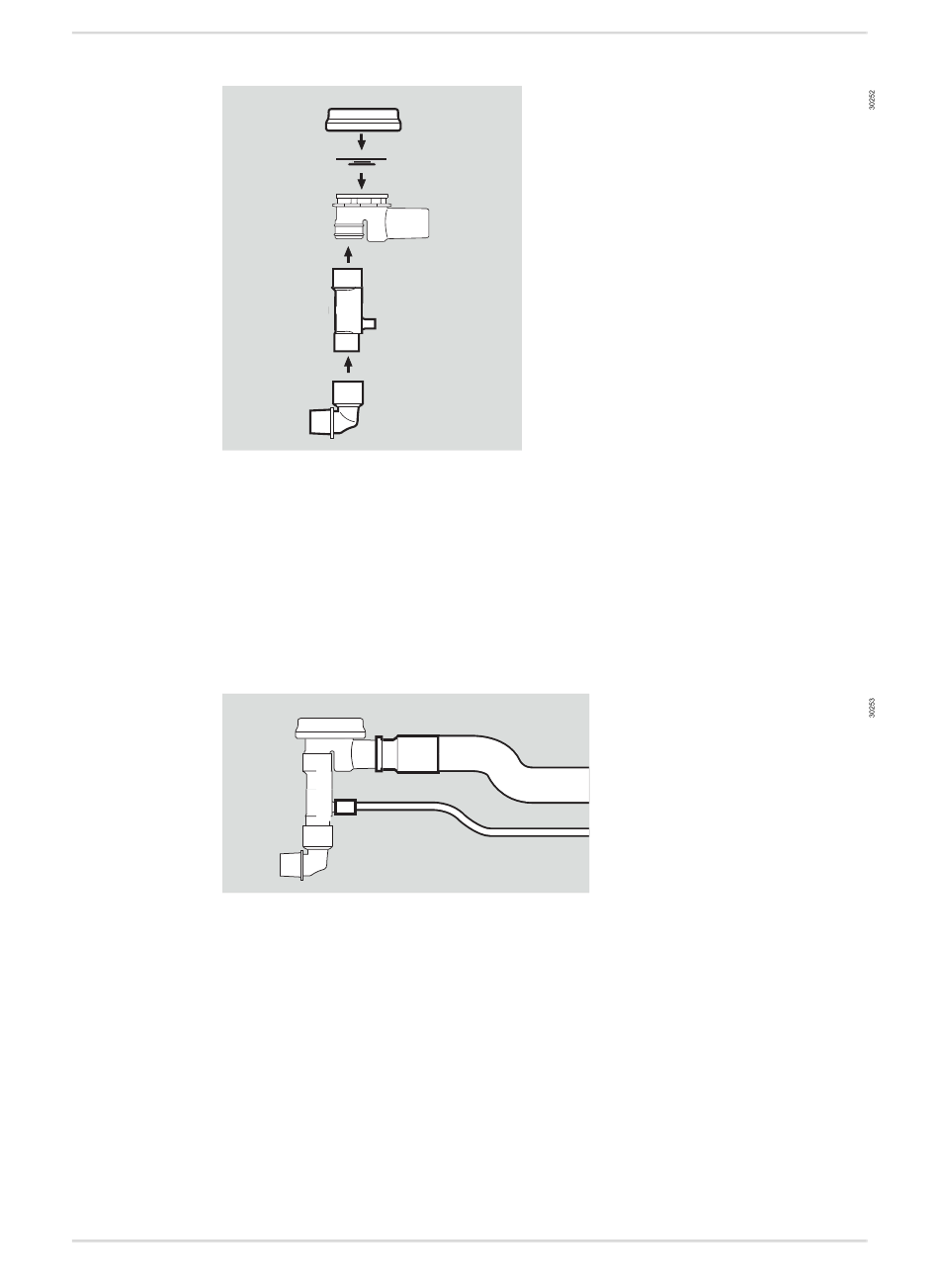

Assemblage et préparation
1. Placer le diaphragme (B) dans le boîtier de la valve respiratoire (C). S'assurer
qu'il est correctement inséré.
2. Monter le cache (A) et le tourner d'environ 60 ° dans le sens horaire jusqu'à sa
mise en place.
3. Enfoncer le capteur de pression (D) dans la valve respiratoire (C). Pour y arriver,
aligner le capteur de pression (D) sur la valve respiratoire à l'aide des rainures
sur le capteur de pression.
4. Enfoncer le raccord coudé sur le capteur de pression (D).
Raccordement du tuyau de ventilation et de la ligne de mesure de la pression
1. Raccorder le tuyau de ventilation (A) à la valve respiratoire.
2. Raccorder la ligne de mesure de pression (B) au connecteur du capteur de
pression.
3. Raccorder la ligne de mesure de pression à l'appareil.
4. Raccorder le tuyau de ventilation à la sortie de gaz de l'appareil.
42
A
B
C
D
E
A
B
|
