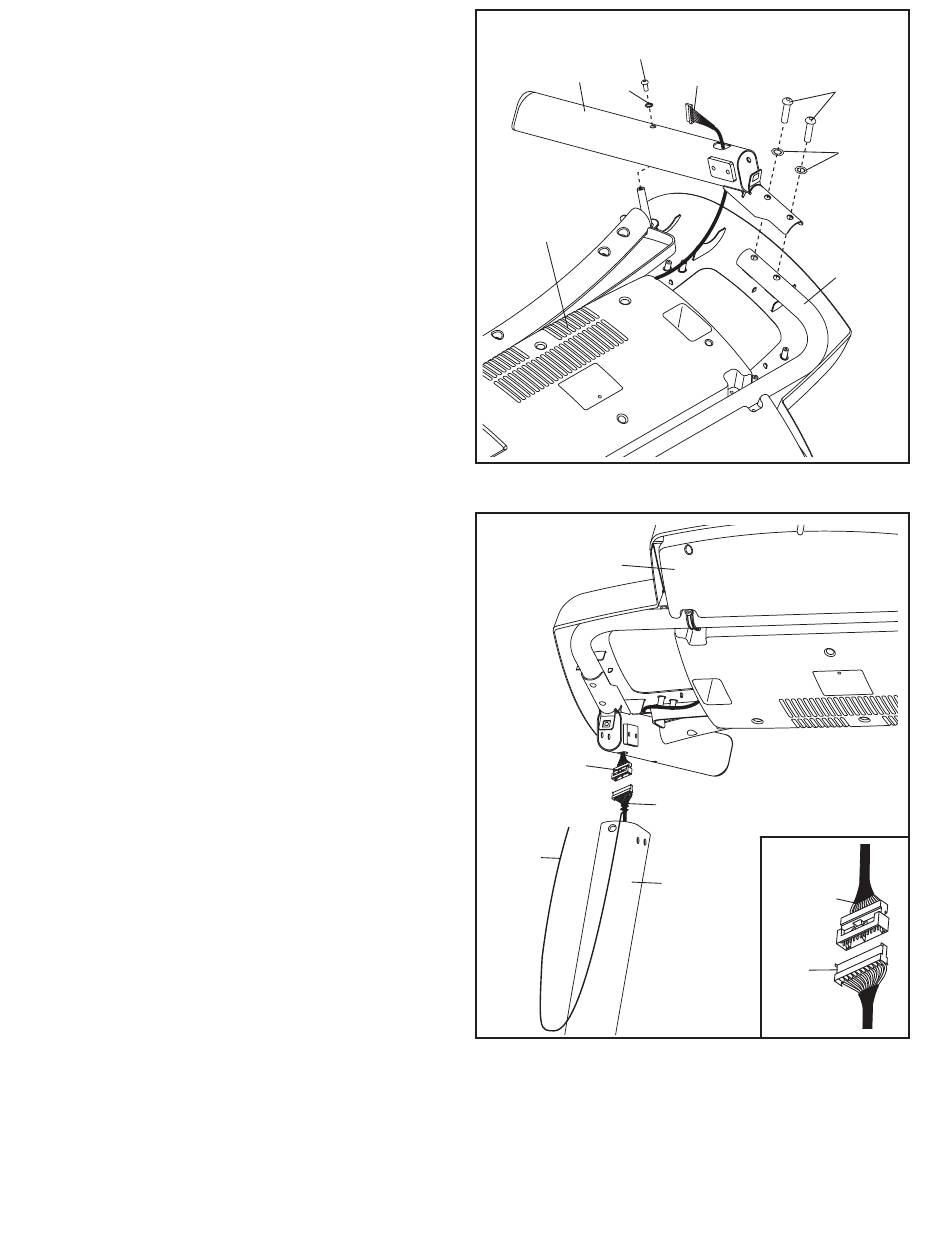

9. Déposez de l’'assemblage de la console face
contre terre sur une surface douce afin d’'éviter
de rayer la console.
Localisez la Rampe Droite (79). Tenez la Rampe
Droite près de l’'assemblage de la console.
Faites passer le fil de la console à travers les
grands trous des parties supérieure et inférieure
de la Rampe Droite.
Placez la Rampe Droite (79) sur le Cadre de
la Console (81). Démarrez le vissage d’'une
Vis 1/4" x 1/2" (8) avec une Rondelle Étoilée
1/4" (12) dans la Rampe Droite. Puis, démar-
rez le vissage de deux Vis 5/16" x 1 1/2" (4)
avec deux Rondelles Étoilées 5/16" (9) dans la
Rampe Droite. Veillez à ne pas pincer le fil de
la console. Vissez légèrement les trois Vis, et
ensuite serrez-les toutes.
Fixez la Rampe Gauche (non illustrée)
comme il est décrit ci-dessus. Remarque : Il
n’'y a pas de fil sur le côté gauche.
10. Avec l’'aide d’'une autre personne, tenez le
bloc console près du Montant Droit (83) et du
Montant Gauche (non illustré).
Branchez le Fil du Montant (85) au fil de la
console. Reportez-vous au schéma encadré.
Les connecteurs devraient glisser ensemble
facilement et se mettre en place avec un bruit
sec. Dans le cas contraire, tournez l’'un des
connecteurs et essayez à nouveau. SI VOUS
NE BRANCHEZ PAS LES CONNECTEURS
CORRECTEMENT, LA CONSOLE RISQUE DE
S’'ENDOMMAGER LORS DE LA MISE SOUS
TENSION. Enlevez le fil d’'attache du Fil du
Montant.
9
8
79
12
Assemblage
de la Console
10
Bloc
Console
Fil de la
Console
Attache
de Fil
11
Fil de la
Console
4
81
85
Fil de la
83
Console
85
9
