Anschluss Fahrzeugbatterie

Die Fahrzeugbatterie (Starterbatterie) wird am 3-poligen,
grünen Anschluss angeschlossen (Bild 3 Pos. 3 und Bild 8).
Der linke Kontakt (NC) wird nicht belegt. Schließen Sie den
mittleren Kontakt (+) an den Kontakt Nr. 10 vom 13-poligen
Kupplungsstecker an. Schließen Sie den rechten Kontakt (-) an
NC + -
den Kontakt Nr. 11 vom 13-poligen Kupplungsstecker an.
Starterbatterie
10
11
!

Anschluss Solar-Panel

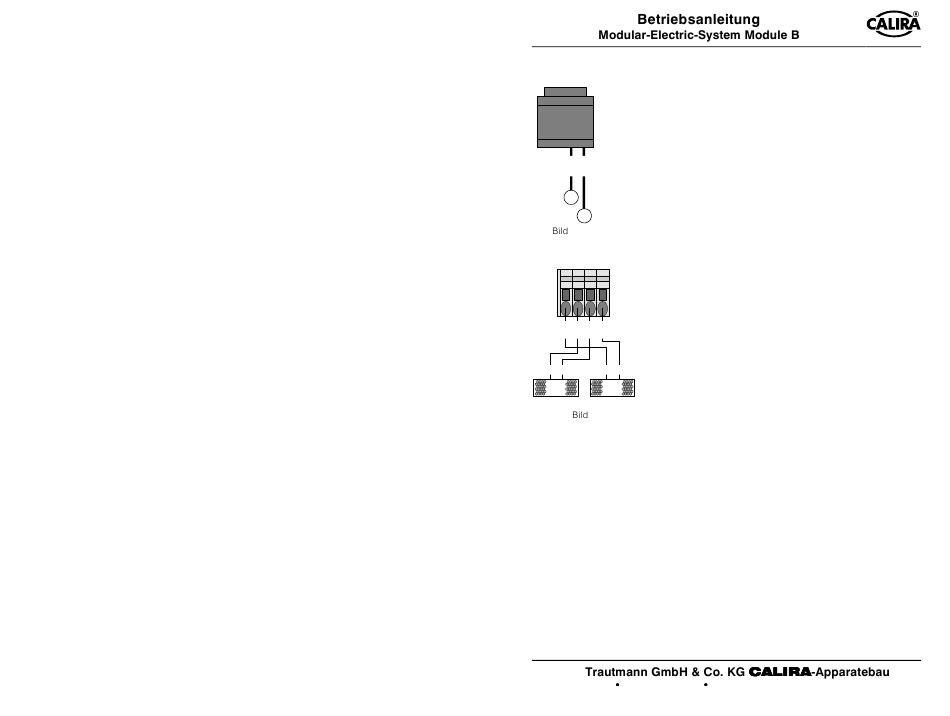

Schließen Sie die Solarzellen laut Anschlussplan an
das Module B an (Bild 3 Pos.2 und Bild 9). Es können
ein oder zwei Solar-Panels angeschlossen werden.
Benutzen Sie Leitungen mit einem Leitungsquerschnitt
+ + - -
von mindestens 2,5 mm² für eine Leistung bis 85 Watt.
Solar
Beachten
Solarzellenherstellers für die Leitungsquerschnitte.
+ - + -
Die beiden inneren Käfigzugfederklemmen (Plus links
und Minus rechts) sind für den Anschluss des Solar-
Solarpanel 1 Solarpanel 2 Panels 1. Die beiden äußeren Käfigzugfederklemmen
"
(Plus links und Minus rechts) sind für den Anschluss
des Solar-Panels 2.
Anschluss Temperaturfühler
Falls Sie das Module B mit
Versorgungsbatterie betreiben möchten, schließen Sie den Stecker des
Temperaturfühlers an den 2-poligen Anschluss an (Bild 3 Pos. 5). Wird das
Module B zusammen mit einem Temperaturfühler für die Versorgungsbatterie
betrieben, so regelt das Module B die Ladespannung automatisch in
Abhängigkeit der Batterietemperatur. Hierdurch wird eine besonders effektive
und schonende Ladung der Batterie erreicht. Ohne Verwendung eines
Temperaturfühlers regelt das Module B den Ladevorgang wie bei einer
Batterietemperatur von 20° C.

Anschluss Module C1

(optional)
