34
Décodage série et déclenchement USB PD
5 Appuyez sur la touche de fonction Source, puis tournez le bouton Entrée pour
6 Appuyez sur la touche de fonction Seuil, puis tournez le bouton Entrée pour
Déclenchement USB PD
Pour configurer l'oscilloscope de manière à capturer des signaux USB PD,
reportez-vous à la section
Lorsque USB PD (Puissance délivrée) est sélectionné comme l'un des décodages
de bus série, vous pouvez déclencher sur les signaux USB PD
Pour configurer une condition de déclenchement USB PD.
1 Appuyez sur [Trigger] (Déclench.).

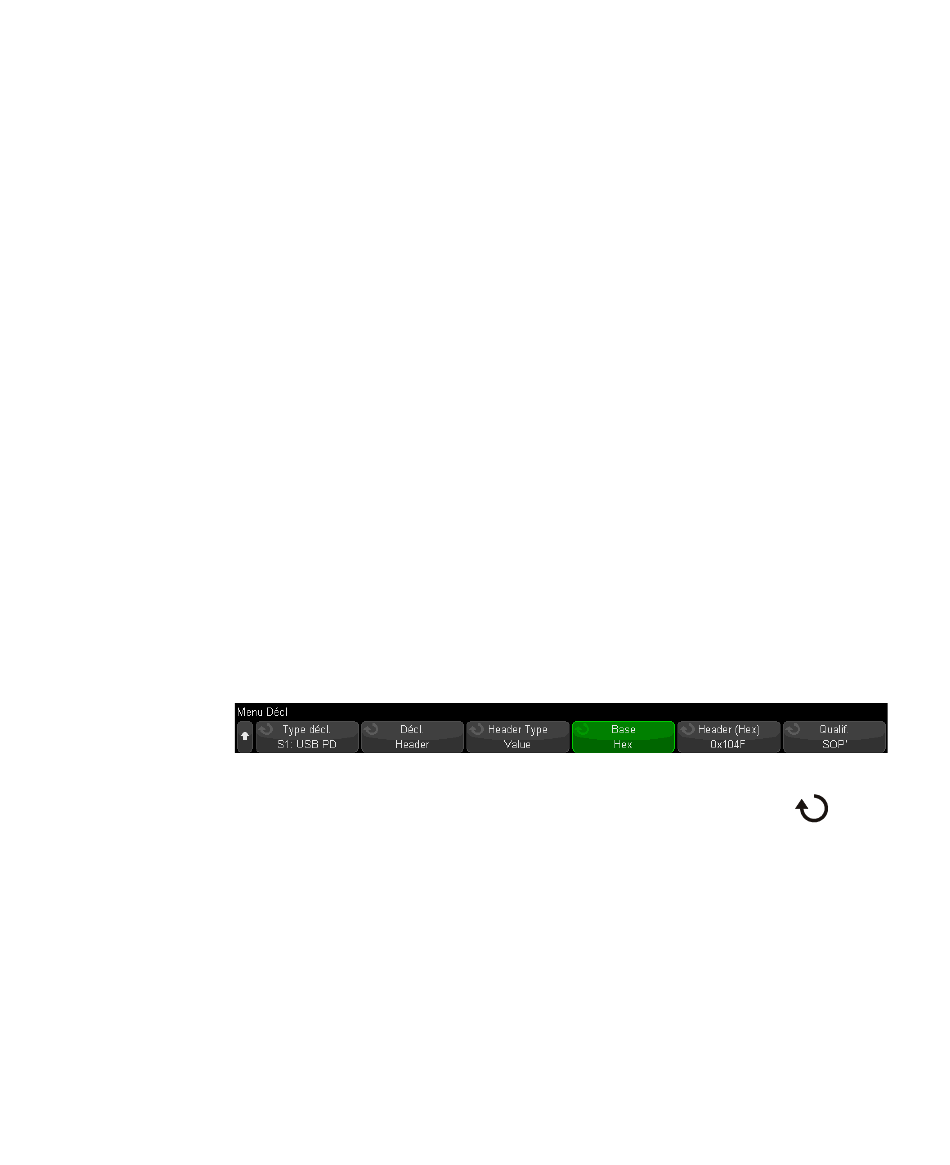

2 Dans le menu Décl, appuyez sur la touche de fonction Type de déclench., puis
3 Appuyez sur la touche de fonction Déclencher sur :, puis utilisez le
582
sélectionner la voie du signal.
sélectionner le niveau de tension de seuil du signal.
Le niveau de tension de seuil est utilisé pour le décodage ; il devient le niveau
de déclenchement lorsque le type de déclenchement est défini à
l'emplacement de décodage série (Série 1 ou Série 2).
tournez le bouton Entrée pour sélectionner le décodage série (Série 1 ou
Série 2) du signal USB PD.
Entrée pour sélectionner le type de déclenchement USB PD :
•
Début de préambule : se déclenche au début d'un préambule, qui commence
par 0.
•
EOP (Fin de paquet) : se déclenche à la fin du paquet.
•
SOP : se déclenche après la série ordonnée Sync-1, Sync-1, Sync-1, Sync-2.
•
SOP' : se déclenche après la série ordonnée Sync-1, Sync-1, Sync-3, Sync-3.
•
SOP'' : se déclenche après la série ordonnée Sync-1, Sync-3, Sync-1,
Sync-3.
"Configuration des signaux USB PD"
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
on page 581.
bouton
