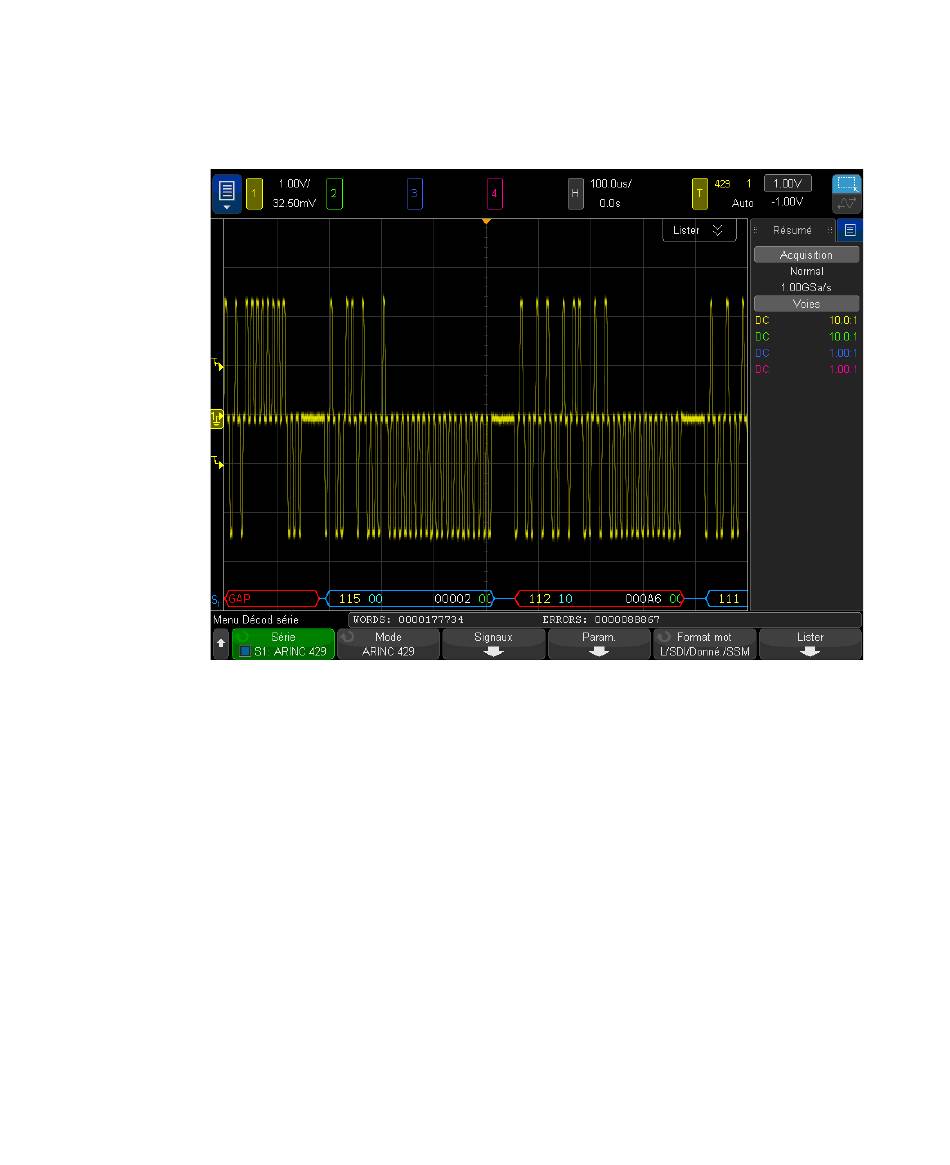

Interprétation du décodage ARINC 429
Selon le format de décodage de mot sélectionné, l'affichage du décodage ARINC
429 utilise les codes couleurs suivants :
• Quand le format de décodage est Libellé/SDI/Données/SSM :
• Quand le format de décodage est Libellé/Données/SSM :
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
Décodage série et déclenchement MIL-STD-1553/ARINC 429
•
Étiquette (jaune) (8 bits) – affiché en octal.
•
SDI (bleu) (2 bits) – affiché en binaire.
•
Données (blanc, rouge en cas d'erreur de parité) (19 bits) – affiché dans la
base sélectionnée.
•
SSMI (vert) (2 bits) – affiché en binaire.
•
Étiquette (jaune) (8 bits) – affiché en octal.
•
Données (blanc, rouge en cas d'erreur de parité) (21 bits) – affiché dans la
base sélectionnée.
•
SSMI (vert) (2 bits) – affiché en binaire.
30
543
