29
Décodage série et déclenchement Manchester/NRZ
Au format Mot, la première valeur affichée sur le bus décodé est associée au
champ d'en-tête si vous sélectionnez une taille d'en-tête > 0. Sinon, la première
valeur affichée est associée au champ de données. Le chevron fin de trame est
affiché en bleu à la fin du champ du bloc de fin, ou du champ de données si la
taille du bloc de fin est de 0, suivie d'une ligne inactive bleue.
En format Bit, la trame n'est pas divisée en champs. Tous les bits de la trame sont
affichés dès le début de la trame. Chaque bit est affiché sur le bus décodé, aligné
dans le temps avec le signal NRZ correspondant.

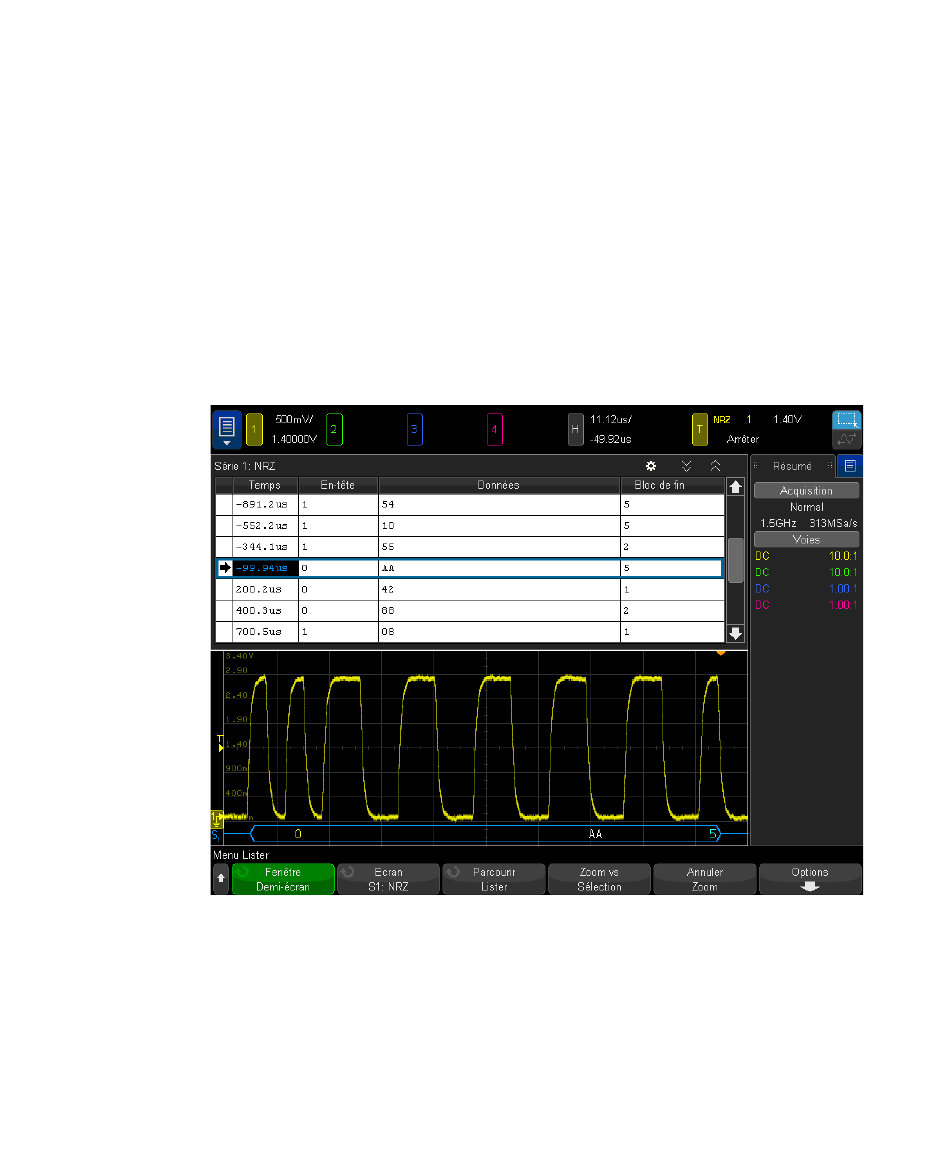

Interprétation des données Lister NRZ
Outre la colonne Temps standard, le Lister NRZ peut contenir les colonnes
suivantes :
• Au format Mot :
526
•
En-tête (hexadécimal)
•
Données (hexadécimal, décimal non signé ou ASCII)
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
