Décodage série et déclenchement FlexRay
Totalisateur FlexRay

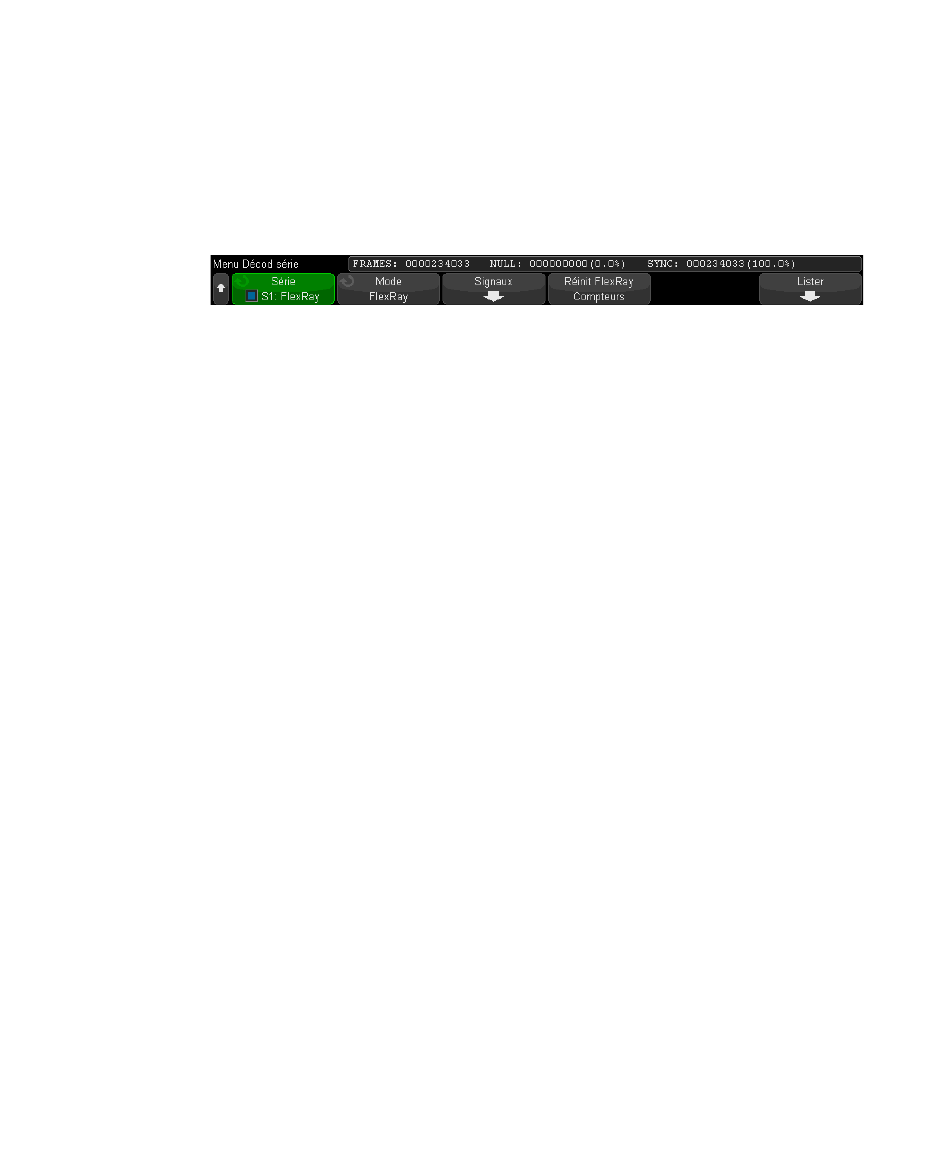

Le totalisateur FlexRay comprend des compteurs qui fournissent une mesure
directe de la qualité et de l'efficacité du bus. Il apparaît à l'écran chaque fois que
le décodage FlexRay est activé dans le menu Décod série.
• Le compteur TRAMES fournit un nombre en temps réel de toutes les trames
• Le compteur NULL donne le nombre et le pourcentage de trames nulles.
• Le compteur SYNC donne le nombre et le pourcentage de trames de
Le totalisateur est exécuté en comptabilisant les trames et en calculant les
pourcentages, même lorsque l'oscilloscope est arrêté (pas d'acquisition de
données en cours).
Lorsqu'une condition de débordement se produit, le compteur affiche
DEBORDEMENT.
Les compteurs peuvent être remis à zéro en appuyant sur la touche de fonction
Réinit compteurs FlexRay.
472
capturées.
synchronistion.
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
