Voltmètre numérique et compteur
Compteur
La fonction d'analyse du compteur permet de réaliser des mesures de compteur
de la fréquence ou de la période sur n'importe quelle voie analogique.
Le compteur calcule le nombre de franchissements du niveau de déclenchement
pendant un certain laps de temps (temps de porte) et affiche les résultats sur un
panneau d'affichage à sept segments (tels que ceux rencontrés sur un instrument
de comptage autonome).
Pour les mesures de compteur de la fréquence et de la période :
• Le temps de porte est spécifié indirectement par le nombre sélectionné de
• Les fréquences jusqu'à 1 GHz (1,2 GHz type) peuvent être mesurées.
Le compteur est asynchrone à partir du système d'acquisition de l'oscilloscope et
recueille constamment des données.
Pour utiliser le compteur, procédez comme suit :

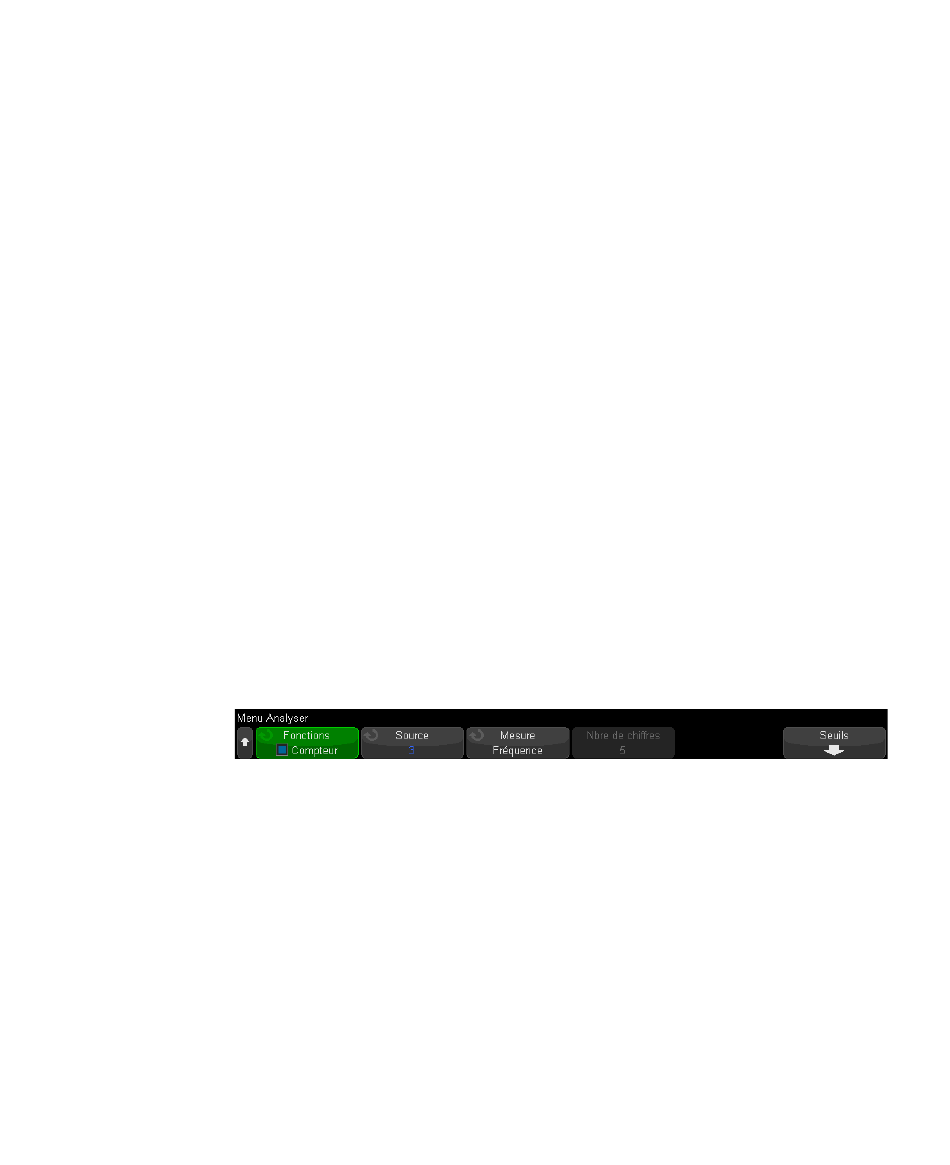

1 Appuyez sur la touche [Analyze] (Analyser).
2 Appuyez sur Fonctions, puis sélectionnez Compteur.
3 Appuyez à nouveau sur Fonctions pour activer le compteur.
4 Appuyez sur la touche de fonction Source et utilisez le bouton Entrée pour
320
chiffres de résolution, de 3 à 8. Pour les résolutions supérieures, le temps de
porte est plus long.
sélectionner la voie analogique ou le signal Événement qualifié de déclenchement
sur lequel des mesures du compteur doivent être effectuées..
Avec la source Événement qualifié de déclenchement (disponible lorsque le mode
de déclenchement n'est pas Front), vous pouvez afficher la fréquence de
détection des événements de déclenchement. Cette dernière peut être plus
élevée que la fréquence à laquelle les événements se produisent réellement en
fonction des performances du temps d'acquisition et de la vitesse de
rafraîchissement de l'oscilloscope. Le signal TRIG OUT indique la fréquence à
laquelle les événements se produisent réellement. Rappelez-vous que le circuit
de déclenchement de l'oscilloscope ne se réactive qu'une fois le temps de
