Déclenchement USB 2.0
Pour configurer l'oscilloscope de manière à capturer des signaux USB 2.0,
reportez-vous à la section
Pour que l'oscilloscope se déclenche sur un signal USB 2.0, connectez
l'instrument aux lignes D+ et D-, puis configurez une condition de déclenchement.
1 Appuyez sur [Trigger] (Déclench.).
2 Dans le menu Décl, appuyez sur la touche de fonction Déclench. Tournez
3 Appuyez sur la touche de fonction Décl. et utilisez le bouton Entrée
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
•

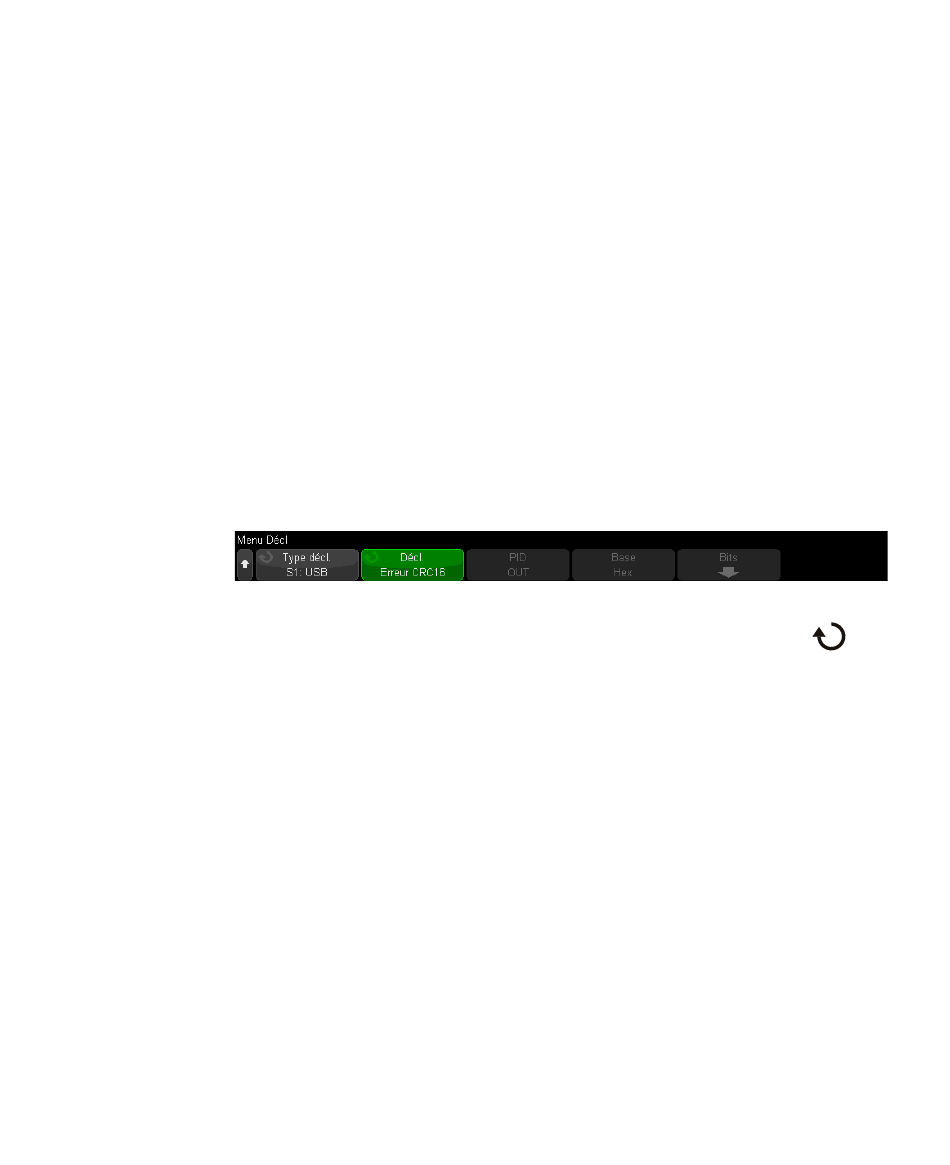

Mode de déclenchement : bus série actuellement actif
•
Mode de déclenchement USB : début de paquet
ensuite le bouton Entrée pour sélectionner l'emplacement série (Série 1 ou
Série 2) sur lequel les signaux USB 2.0 sont décodés.
sélectionner le paquet USB, l'erreur ou l'événement sur lequel le
déclenchement doit avoir lieu :
•
SOP - Début de paquet – Déclenchement sur le bit de synchronisation au début
du paquet (basse et pleine vitesses uniquement).
•
EOP - Fin de paquet – Déclenchement à la fin de la partie SE0 de la fin de
paquet (basse et pleine vitesses uniquement).
•
Interrupt – Déclenchement lorsque le bus est inactif pendant > 3 ms (basse
et pleine vitesses uniquement).
•
Reprise – Déclenchement lorsque l'état inactif cesse pendant plus de 10 ms
(basse et pleine vitesses uniquement).
•
Réinit – Déclenchement lorsque SE0 est > 10 ms (basse et pleine vitesses
uniquement).
•
Paquet de jetons – Déclenchement à la détection d'un paquet de jetons avec
le contenu spécifié.
•
Paquet de données – Déclenchement à la détection d'un paquet de données
avec le contenu spécifié.
Déclenchement et décodage série USB 2.0
"Configuration des signaux USB 2.0"
33
on page 571.
pour
573
