A40086, SEEG R25AM O/M

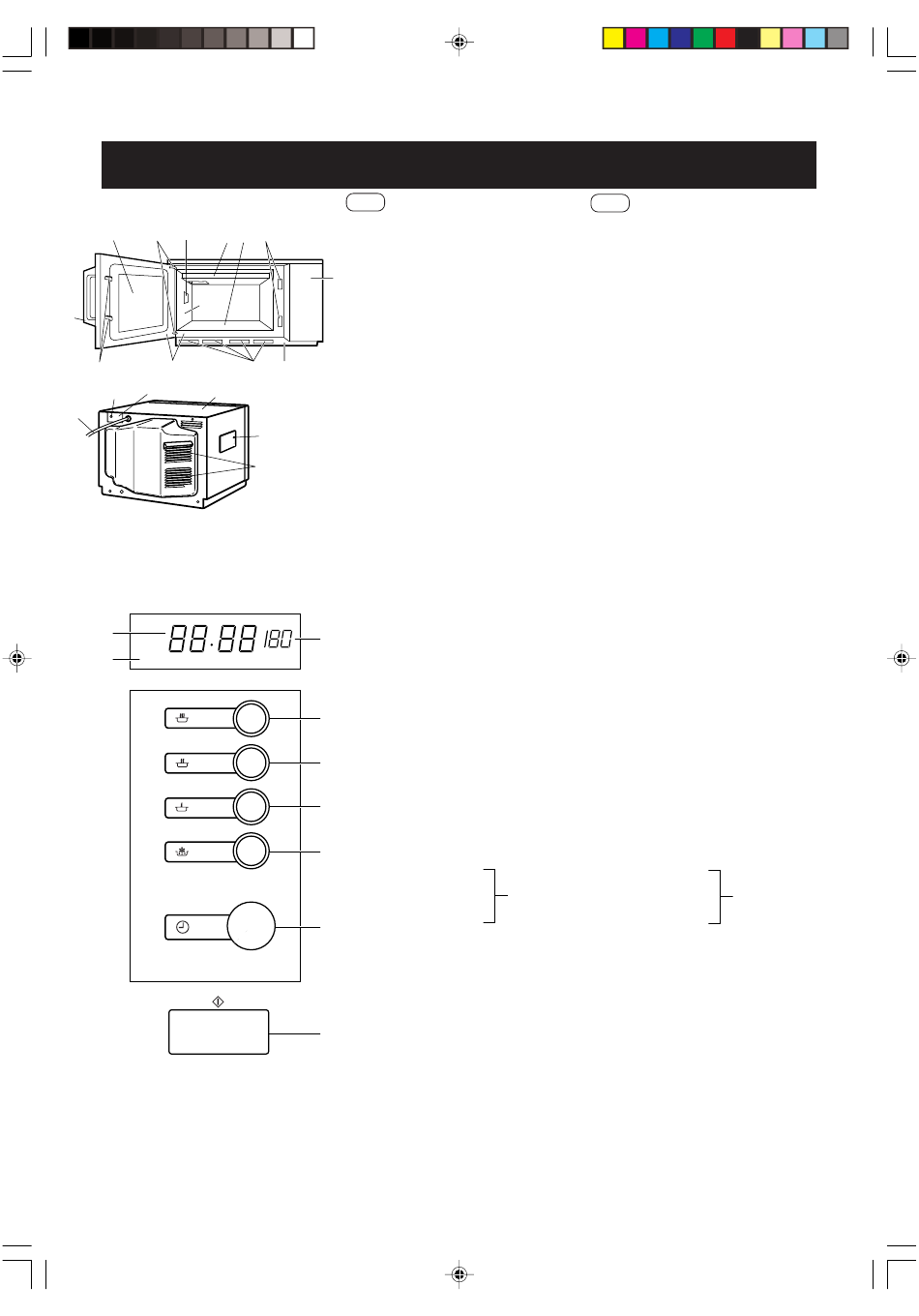

BEZEICHNUNG DER BAUTEILE/LES ORGANES
11
10 5
4
8
13
12 9
18
19 14
17
2
1 ON
/ 100%
/ 50%
/ 20%
/ 10%
SEEG R22/23/25,1-3
D
GERÄT
3 2
1 Bedienfeld
2 Öffnungen für Türsicherheits-
1
verriegelung
3 Keramikboden
4 Spritzschutz
5 Garraumlampe
6 Lufteinlassfilter
7 Luft-Eintrittsöffnungen
7 6
8 Garraum
9 Türdichtungen und
Dichtungsoberflächen
10 Türscharniere
15
11 Tür
16 12 Türsicherheitsverriegelung
13 Türgriff
14 Außenseite
15 Abdeckung für
Garraumbeleuchtung
16 Belüftungschlitze
17 Netzkabel
18 Sicherungsplatte
19 Schraube für Sicherungsplatte
POWER
3
BEDIENFELD
%
ANZEIGE UND SYMBOLE
Vergewissern Sie sich nach dem
Einschalten anhand der Symbole,
dass das Gerät wie vorgesehen ar-
4
beitet.
1 Garbetrieb-Anzeige
5
Zeigt an, dass gegart wird.
2 Display
6
3 Mikrowellen-Leistungsstufen-
Anzeige
BEDIENUNGSTASTEN
7
4 Leistungsstufe 100%
5 Leistungsstufe 50%
6 Leistungsstufe 20%
7 Leistungsstufe 10%
8
8 ZEITEINSTELLKNOPF
Durch Drehen des Knopfes die
Garzeit einstellen.
9 START-Taste
Die Abbildung der
Bedienungstasten gilt für R-22AM/
9
R-23AM. Obschon das Design von
R-25AM leicht unterschiedlich ist,
sind Bezeichnung und Funktion
der einzelnen Bedienungstasten
identisch.
2
F
FOUR
1 Tableau de commande
2 Ouvertures des verrous de la
porte
3 Sole en céramique
4 Protecteur contre les écla
boussures
5 Eclairage du four
6 Filtre d'entrée d'air
7 Ouvertures d'entrée d'air
8 Cavité du four
9 Joint de porte et surface de
contact du joint
10 Charnières
11 Porte
12 Loquets de sécurité
13 Poignée d'ouverture de la porte
14 Carrosserie extérieure
15 Trappe d'accès à la lampe
d'éclairage
16 Ouvertures de ventilation
17 Cordon d'alimentation
18 Platine de fixation
19 Vis de la platine de fixation
TABLEAU DE COMMANDE
TABLEAU DE COMMANDE ET
TÉMOINS
Vérifiez les témoins après que le
four a confirmé son fonctionnement
normal.
1 Témoin de cuisson
Il s'éclaire pendant la cuisson.
2 Affichage numérique
3 Indicateur du niveau de puis-
sance micro-ondes
BOUTONS DE FONCTIONNEMENT
Tasten für
4 Puissance 100%
MIKRO-
5 Puissance 50%
WELLEN-
6 Puissance 20%
LEISTUNGS-
7 Puissance 10%
STUFE
8 MINUTERIE ÉLECTRONIQUE
Tournez ce bouton pour pré-
ciser le temps de cuisson.
9 Bouton DÉPART
L'illustration des TOUCHES
D'OPERATION concerne R-22AM/
R-23AM. Bien que le design de R-
25AM diffère légèrement, chaque
nom de touche et chaque fonction
sont identiques.
2
03.8.28, 7:10 PM
Touche de
niveau de
puissance
micro-ondes
