Ce chapitre contient des informations sur la configuration de l'onduleur. Il décrit notamment
la structure des menus de l'écran LCD ainsi que les procédures de configuration de
l'onduleur et présente en détail les différentes options d'état de ce dernier. Il est important
de configurer correctement l'onduleur et de se familiariser avec l'affichage des menus pour
exécuter d'autres fonctions telles que l'entretien des batteries et la résolution des alarmes.
Modification des paramètres de configuration
Utilisez les commandes et l'écran LCD du panneau avant pour modifier la configuration de
l'onduleur. Le menu de l'écran LCD se compose d'un écran LCD à deux lignes et de trois
boutons de commande : haut/bas/gauche/droite, Entrée et Échap. Il sert à la configuration,
la surveillance et l'affichage de l'état de l'onduleur.

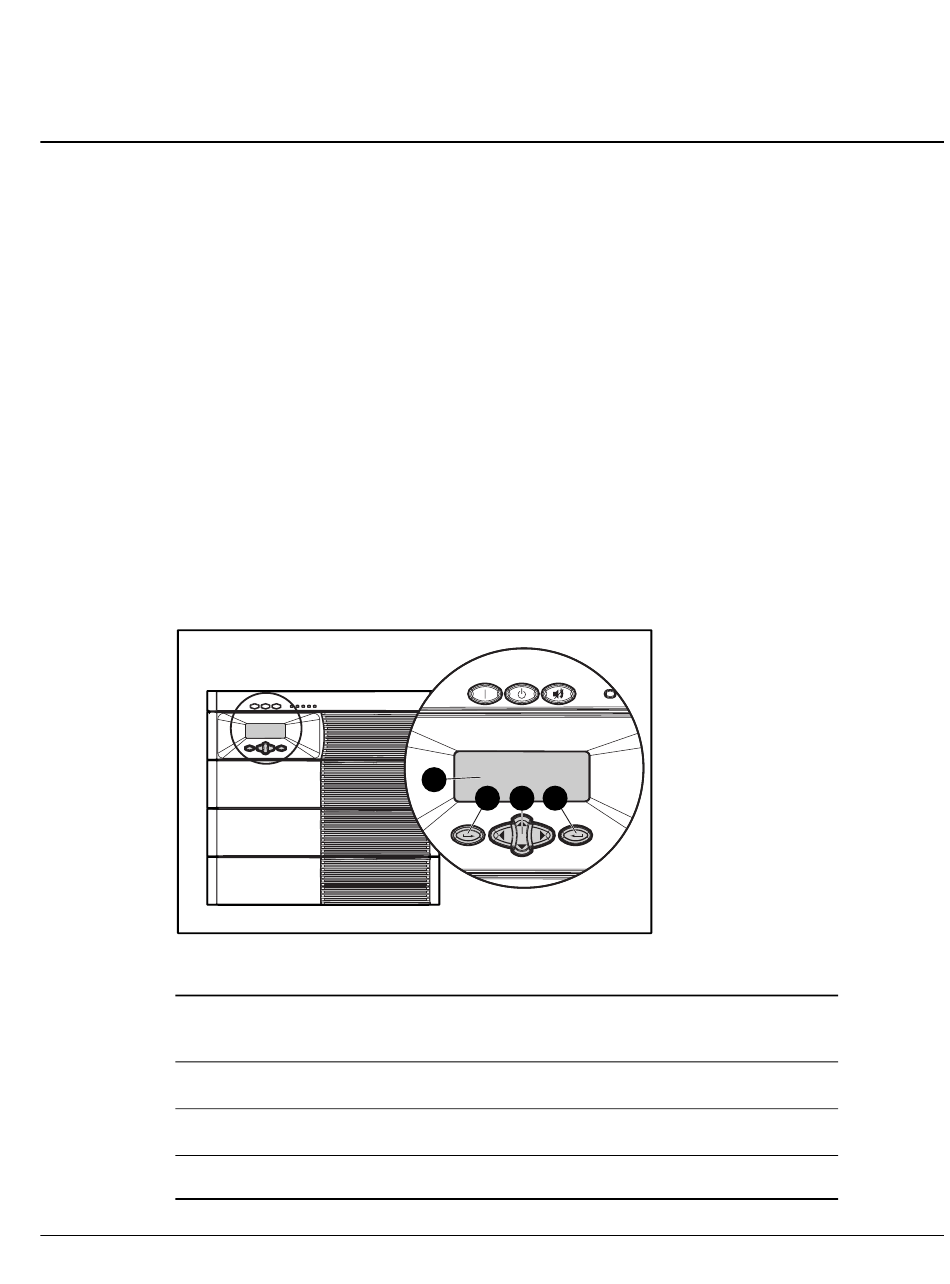

Figure 3-1 : Écran LCD et boutons de commande
Élément
1
2
3
4
Manuel de l'utilisateur de l'onduleur HP R12000 XR
HP CONFIDENTIAL Codename: Sierra Part Number: 146316-052 Last Saved On: 2/24/03 3:13 PM
Configuration et affichage de l'état
à l'aide des menus de l'écran LCD
1
Description Fonction
Écran LCD Indique votre position dans les menus et affiche des
informations sur l'onduleur, les modules électroniques
et le module batterie.
Échap Permet de parcourir et de désélectionner les options
des menus de l'écran LCD.
Bouton central Permet de contrôler la navigation dans les menus
de l'écran LCD : haut, bas, gauche et droite.
Entrée Permet de parcourir et de sélectionner les options
des menus de l'écran LCD.
2 3 4
