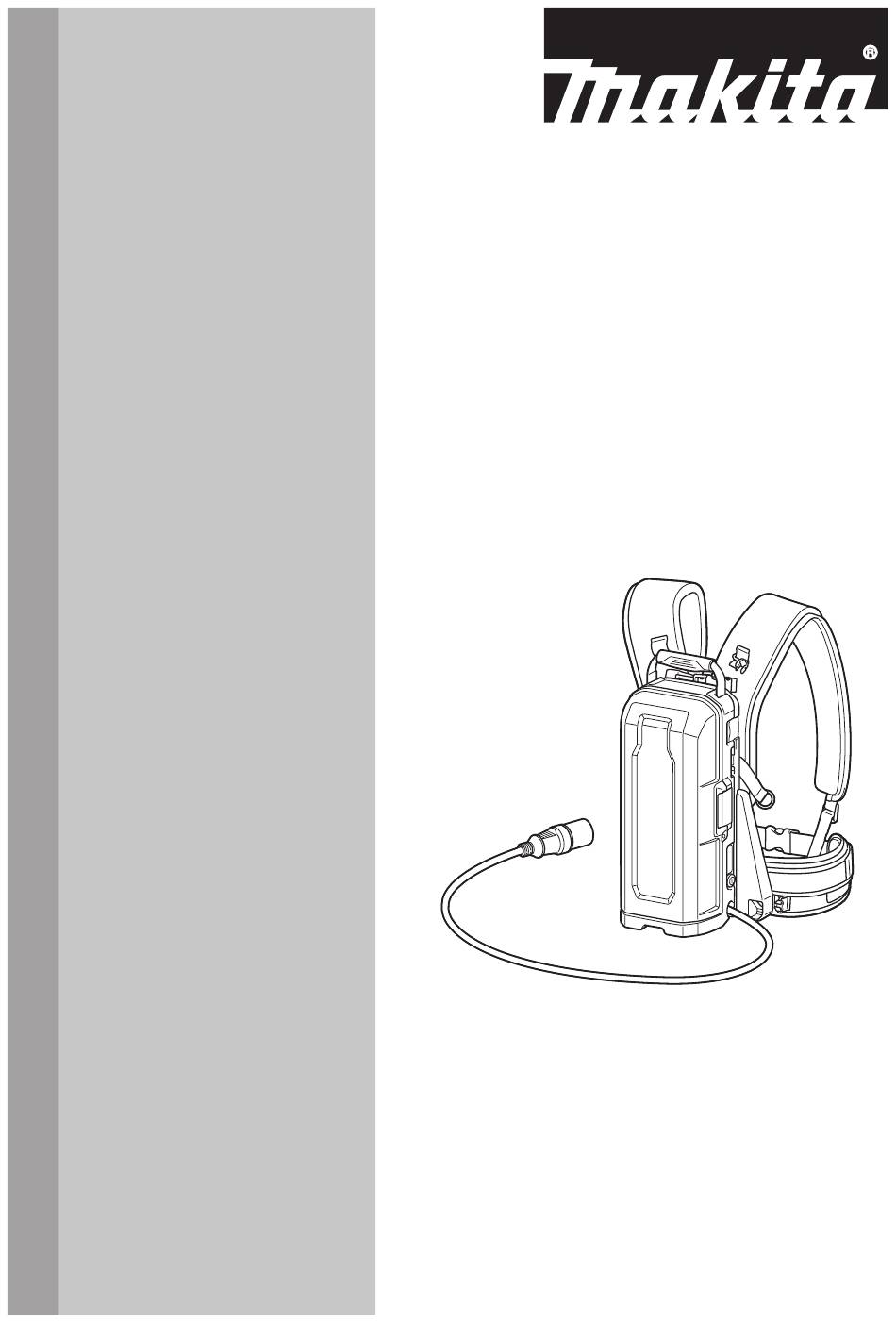

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Portable Power Pack
Support d'alimentation portable
Unidad Portátil de Alimentación
Eléctrica
PDC01
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.

Publicité

Table des Matières
loading

Manuels Connexes pour Makita PDC01

Sommaire des Matières pour Makita PDC01

  • Page 1 INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES Portable Power Pack Support d’alimentation portable Unidad Portátil de Alimentación Eléctrica PDC01 IMPORTANT: Read Before Using. IMPORTANT : Lire avant usage. IMPORTANTE: Lea antes de usar.

  • Page 2: Safety Warnings

    12. Inspect the unit, cords, and harness before WARNING: Never use this unit with tools or use. If they are damaged, ask your local Makita machines categorized below. Using this unit with Authorized Service Center for repair. non-compatible tools or machines may cause per- 13.
  • Page 3 Avoid storing battery cartridge in a con- causing fires, personal injury and damage. It will tainer with other metal objects such as also void the Makita warranty for the Makita tool and nails, coins, etc. charger. Do not expose battery cartridge to water or rain.

  • Page 4: Parts Description

    PARTS DESCRIPTION Base plate Battery box Cord holder Adapter pocket Power button Plug Adapters for 36 V (18 V Adapter for 18 V x 2) (optional accessory) (optional accessory) Width adjustment belt Waist belt Shoulder harness Socket 4 ENGLISH...

  • Page 5: Functional Description

    FUNCTIONAL NOTICE: When using this unit with 36 V (18 V x 2) battery-powered tool or machine, install at least DESCRIPTION one battery to battery port 1 or 2, and at least one battery to battery port 3 or 4. NOTE: This unit automatically switches the batteries CAUTION: Always be sure that the unit is...

  • Page 6: Overheat Protection

    If the main power lamp keeps blinking in red and green the battery protection system works. alternately after turning the power on, ask your local Makita Authorized Service Center for repair. Tool / battery protection system NOTE: If you turn on the main power switch of the...

  • Page 7: Assembling The Unit

    ASSEMBLY Indicator lamps Remaining capacity Lighted Blinking CAUTION: Always be sure that the unit is switched off and the battery cartridge is removed 50% to 100% before carrying out any work on the unit. 0% to 50% Assembling the unit Charge the Attach the battery box to the base plate as shown battery.
  • Page 8 Wear the unit, then lock the buckle of the waist NOTICE: If the height adjustment lever is loose, belt, and then adjust the length of the waist belt. tighten the nut of the height adjustment lever. When tightening the nut, do not tighten it excessively. Otherwise, the height adjustment lever will not move.
  • Page 9 Insert the plug of the adapter or power tool/ NOTE: You can fold and fix the belt with the hook and machine into the socket of the battery box all the way so loop fastener as shown in the figure. that the arrow mark on the plug is aligned with that on the socket.
  • Page 10 Press the power button to turn the power on. To turn NOTICE: When installing adapters to the tool or the power off, press the power button for a few seconds. machine, be sure to install the adapter equipped with 2 cords to the location shown in the figure. If you install the adapters incorrectly, the adapter equipped with 2 cords cannot be inserted all the way.

  • Page 11: Optional Accessory

    The cord holders can be attached on either left or right side of the shoulder harness and waist belt. ► 1. Cord holder ► 1. Ring 2. Hook Using the hanging band Optional accessory You can use the hanging band for cordless grass trim- mer or cordless string trimmer with this unit.
  • Page 12 Attach the hook to the tool. ► 1. Hook Detaching the tool Push the levers on the buckle to unlock the buckle. ► 1. Ring 2. Hook NOTE: If the tool is bike handle type, attach the band so that the band passes through inside of the waist belt as shown in the figure.
  • Page 13 Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result. To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. 13 ENGLISH...

  • Page 14: Optional Accessories

    Before asking for repairs, conduct your own inspection first. If you find a problem that is not explained in the manual, do not attempt to dismantle the tool, machine, or unit. Instead, ask Makita Authorized Service Centers, always using Makita replacement parts for repairs.

  • Page 15: Consignes De Sécurité

    S’ils sont endommagés, une blessure ou un dysfonctionnement. demandez à votre centre de service après- vente Makita agréé de les réparer. • Pulvérisateur de jardin sans-fil, Sécateur à batterie, Brouette à batterie, Vélo à assistance 13.

  • Page 16: Consignes De Sécurité Importantes Pour La Batterie

    Makita. Les batteries autres que clous, pièces de monnaie, etc. que celles fabriquées par Makita ou les batteries Évitez d’exposer la batterie à l’eau ou à la pluie. modifiées peuvent exploser et causer un incendie, Un court-circuit de la batterie pourrait provo- une blessure ou des dommages.

  • Page 17: Description Des Pièces

    DESCRIPTION DES PIÈCES Plaque de base Boîtier de batterie Support de cordon Pochette pour adaptateur Bouton d’alimentation Fiche Adaptateurs pour 36 V Adaptateur pour 18 V (18 V x 2) (accessoire (accessoire en option) en option) Courroie de réglage de Ceinture de taille Sangle d’épaule Prise...

  • Page 18: Description Du Fonctionnement

    DESCRIPTION DU AVIS : Lors de l’utilisation de cet appareil avec un outil ou une machine à batterie 36 V (18 V x 2), FONCTIONNEMENT installez au moins une batterie sur le port de bat- terie 1 ou 2, et au moins une batterie sur le port de batterie 3 ou 4.

  • Page 19: Protection Contre La Surcharge

    éteignez l’appareil puis l’une des situations suivantes : rallumez-le. Si le témoin d’alimentation secteur continue de clignoter alternativement en rouge et en vert une fois l’appareil allumé, demandez à votre Centre de service après-vente Makita agréé de le réparer. 19 FRANÇAIS...

  • Page 20: Assemblage De L'appareil

    NOTE : Si vous allumez l’interrupteur d’alimentation principale de l’outil ou de la machine juste après avoir allumé le support d’alimentation portable, il se peut que les voyants de l’outil ou de la machine indiquent que le système de protection est activé. Le cas échéant, démarrez l’outil ou la machine une fois.
  • Page 21 Ajustez la position de la ceinture de taille. Tirez le NOTE : La pochette pour adaptateur peut être fixée levier de réglage de la hauteur vers le haut, puis ajustez du côté droit ou gauche de la ceinture de taille. la position de la ceinture de taille en faisant glisser la plaque de base, puis ramenez le levier.

  • Page 22: Connexion De L'appareil À L'outil Ou À La Machine

    Ajustez la longueur de la sangle d’épaule. Connexion de l’appareil à l’outil ou à la machine Sortez le cordon du côté gauche ou droit du boî- tier de batterie. En sortant le cordon, veillez à le placer dans les supports tel qu’indiqué sur la figure. ►...
  • Page 23 Installez les adaptateurs sur l’outil ou la machine AVIS : Lorsque vous installez des adaptateurs de la même façon que la batterie. sur l’outil ou la machine, veillez à ce qu’ils soient dotés de deux cordons à l’emplacement indiqué sur la figure. L’adaptateur doté...

  • Page 24: Utilisation Des Supports De Cordon

    Appuyez sur le bouton d’alimentation pour mettre Les supports de cordon peuvent être fixés du côté le contact. Pour couper le contact, appuyez sur le bou- gauche ou droit de la sangle d’épaule et de la ceinture ton d’alimentation pendant quelques secondes. de taille.
  • Page 25 ► 1. Anneau 2. Crochet ► 1. Anneau 2. Crochet NOTE : Si l’outil est de type guidon de vélo, fixez la bande de sorte qu’elle passe à travers l’intérieur de la ceinture de taille tel qu’indiqué sur la figure. ►...

  • Page 26: Retrait D'urgence

    Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro- duit, les réparations et tout autre travail d’entretien ou de réglage doivent être effectués dans un centre de service après-vente autorisé ou une usine Makita, exclusivement avec des pièces de rechange Makita. 26 FRANÇAIS...

  • Page 27: Dépannage

    Avant de faire une demande de réparation, faites d’abord votre propre inspection. Si vous constatez un problème qui n’est pas expliqué dans le manuel, n’essayez pas de démonter l’outil, la machine ou l’appareil. Demandez plutôt à un centre de service après-vente Makita agréé de faire la réparation avec des pièces de rechange Makita. État anormal Témoin d’alimentation...

  • Page 28: Advertencias De Seguridad

    ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Uso pretendido Cartucho de batería y cargador aplicables La unidad portátil de alimentación eléctrica permite que las baterías y la herramienta o máquina estén separa- Cartucho de batería BL1815N / BL1820B / BL1830 das, algo idóneo cuando se realiza un trabajo prolon- / BL1830B / BL1840B / gado al cambiar las baterías instaladas.
  • Page 29 Instrucciones importantes de 12. Utilice las baterías únicamente con los pro- seguridad para el cartucho de ductos especificados por Makita. Instalar las batería baterías en productos que no cumplan con los requisitos podría ocasionar un incendio, un calen- tamiento excesivo, una explosión o una fuga de...
  • Page 30 Makita, o de baterías alteradas, puede ocasio- nar que las baterías exploten causando un incendio, lesiones personales y daños. Asimismo, esto inva- lidará la garantía de Makita para la herramienta y el cargador Makita. Consejos para alargar al máximo la vida útil de la batería...

  • Page 31: Descripción De Las Piezas

    DESCRIPCIÓN DE LAS PIEZAS Placa de base Caja para baterías Sujetador de cable Bolsillo para adaptador Botón de encendido/ Enchufe Adaptadores para 36 Adaptador para 18 V apagado V (18 V x 2) (accesorio (accesorio opcional) opcional) Correa para ajuste de Cinturón Arnés para hombros Enchufe hembra...

  • Page 32: Descripción Del Funcionamiento

    DESCRIPCIÓN DEL PRECAUCIÓN: Asegúrese de que la cubierta esté asegurada y bloqueada firmemente. De lo FUNCIONAMIENTO contrario, podría entrar agua o lluvia dentro de la caja para baterías y provocar una descarga eléctrica o una avería. PRECAUCIÓN: Asegúrese siempre de que la unidad esté...

  • Page 33: Protección Contra Sobrecarga

    Makita. 33 ESPAÑOL...
  • Page 34 NOTA: Si enciende el interruptor de alimentación principal de la herramienta o de la máquina justo después de encender la unidad portátil de alimenta- ción eléctrica, el o los indicadores en la herramienta o máquina podría(n) mostrar que el sistema de pro- tección está...
  • Page 35 Ajuste la posición del cinturón. Levante la len- NOTA: El bolsillo para adaptador puede acoplarse ya güeta para ajuste de altura, luego ajuste la posición del sea en el lado izquierdo o derecho del cinturón. cinturón deslizando la placa de base y luego regrese la lengüeta.
  • Page 36 Ajuste la longitud del arnés para hombros. Conexión de la unidad a la herramienta o máquina Jale hacia afuera el cable ya sea del lado izquierdo o derecho de la caja para baterías. Cuando jale el cable hacia afuera, asegúrese de fijar el cable en los sujetadores tal como se muestra en la figura.
  • Page 37 Instale los adaptadores a la herramienta o AVISO: Cuando instale adaptadores a la herra- máquina, de la misma manera que el cartucho de mienta o la máquina, asegúrese de instalar el batería. adaptador equipado con dos cables en la ubica- ción que se muestra en la figura.
  • Page 38 Oprima el botón de encendido/apagado para También puede poner el cable usando solamente el encender la unidad. Para apagar la unidad, oprima el sujetador de cable del cinturón, tal como se muestra en botón de encendido/apagado durante unos segundos. la ilustración. ►...

  • Page 39: Accesorio Opcional

    Uso de la banda para colgado Accesorio opcional Puede usar la banda para colgado para el cortador inalámbrico de pasto o la desbrozadora inalámbrica con esta unidad. Acoplamiento de la banda para colgado Acople los ganchos de la banda para colgado a los anillos del arnés para hombros o del cinturón, tal y como se ilustra en la figura.
  • Page 40 NOTA: Si la herramienta es del tipo de manija de NOTA: La hebilla no se suministra, dependiendo del bicicleta, coloque la banda de manera que ésta pase tipo de banda. a través del interior del cinturón, tal como se muestra en la ilustración.

  • Page 41: Resolución De Problemas

    En vez de esto, solicite la reparación a un centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita. Estado de la anomalía...

  • Page 42: Accesorios Opcionales

    PRECAUCIÓN: Estos accesorios o aditamen- tos están recomendados para utilizarse con su herramienta Makita especificada en este manual. El empleo de cualquier otro accesorio o aditamento puede conllevar el riesgo de lesiones personales. Utilice los accesorios o aditamentos solamente para su fin establecido.
  • Page 44 Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885727C936 EN, FRCA, ESMX 20200508 www.makita.com...
