INSTALLATION
186

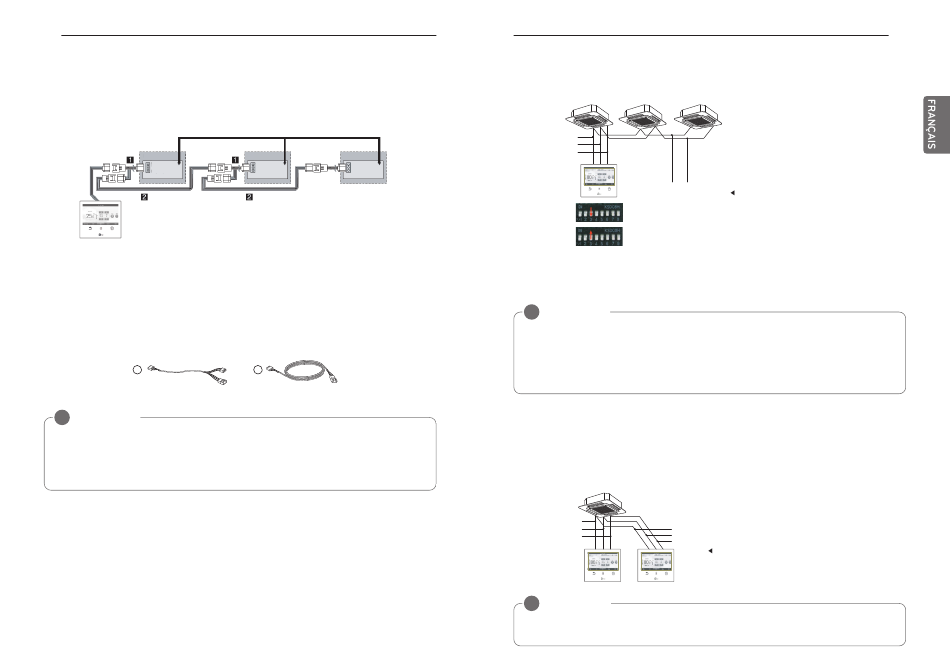

Commande de groupe

Vous pouvez connecter et contrôler plusieurs unités intérieures de climatisation avec une télé-
commande filaire.
h Utilisez le câble de contrôle groupé pour la connexion.
Circuit principal de l'unité intérieure
Unité intérieure 1
Unité principale
ROUGE (12V)
JAUNE (SIG)
NOIR (MASSE)
Achetez des accessoires auprès d'une entreprise spécialisée
① Câble de contrôle groupé (PZCWRCG3) : branchez au connecteur de la télécommande filaire
de l'unité intérieure
② Rallonge (PZCWRC1) : branchez au câble ① et au connecteur de la télécommande filaire de
l'unité intérieure esclave
Alors que le câble ① est connecté, connectez le câble ②.
1
!
REMARQUE
• Connectez uniquement le câble de masse et le câble signal à l'unité intérieure esclave. (Si
le câble d'alimentation est également branché, il existe un risque de défaut de communi-
cation.)
• Pour toute question relative à l'achat du câble, adressez-vous au centre d'assistance et à
l'entreprise spécialisée.
● Contrôlez l'existence de la communication d'événements dans le manuel de l'unité intérieure,
et modifiez maître/esclave sur la télécommande.
- Elle n'est compatible qu'avec l'interface avec les modèles avec communication des événe-
ments (ce qui correspond aux modèles après Multi-V Super II).
h Pour plus de détails, voir « Télécommande maître/esclave ».
Unité intérieure 2 Unité intérieure 3
Esclave Esclaveve
JAUNE (SIG) JAUNE (SIG)
NOIR (MASSE) NOIR (MASSE)
2
● Modifiez le réglage maître/esclave de l'unité intérieure.
- Modifiez le réglage maître/esclave à l'aide du commutateur sur le circuit de l'unité intérieure
pour cassette de plafond et groupe de produits de conduites.
Unité principale Esclave Esclave
Masse
Câble de signal
12V
Jaune Jaune
Noir Rouge
Masse Câble de signal
Commutateur N° 3 OFF : maître (état d'usine)
Jaune Commutateur N° 3 ON : esclave
- Pour plus d'informations sur les modifications des réglages maître/esclave de la télécom-
mande filaire, voir le manuel de la télécommande filaire.
- Après avoir réalisé le réglage maître/esclave sur l'unité intérieure, coupez l'alimentation de
l'unité intérieure, attendez 1 minute puis remettez-la sous tension.
!
REMARQUE
• Pendant le contrôle de groupe, ne définissez qu'une unité intérieure comme maître.
• Pendant le contrôle de groupe, certaines fonctions peuvent être restreintes, excepté les
réglages de base, vitesse du ventilateur lente/moyenne/rapide, verrouillage de la télécom-
mande et réglage de l'heure.
• L'unité intérieure esclave ne peut pas communiquer avec la télécommande lorsque celle-
ci n'est connectée qu'à une unité intérieure.
● Si deux télécommandes filaires sont installées sur un climatiseur, procédez au raccordement comme
illustré ci-dessous.
h Si deux télécommandes filaires sont installées sur un climatiseur, comme illustré ci-des-
sous, réglez une télécommande filaire comme maître et l'autre comme esclave.
h La télécommande filaire Premium présente une restriction à deux télécommandes reliées à
Jaune
une unité intérieure. Vérifiez si la capacité de courant de l'unité intérieure est compatible
avec le courant de charge de deux télécommandes filaires Premium. (Pour plus de détails,
voir le manuel d'entretien de la télécommande filaire Premium (MFL626129218))
Masse
Câble de signal Masse
Câble de signal
12V
Jaune Jaune 12V
Noir Rouge
Unité principale Esclave
!
REMARQUE
Si vous utilisez 2 télécommandes filaires ou plus, vous devez régler le paramètre maître/es-
clave des télécommandes filaires. Pour plus de détails, voir « Télécommande maître/esclave ».
INSTALLATION
187
(connexion de
contrôle de groupe)
(2 télécommandes filaires
sont connectées en même
temps.)
