MANUEL D'INSTALLATION
CLIMATISEUR
Veuillez lire ce manuel dans son intégralité avant d'installer le
climatiseur.
L'installation doit être effectuée conformément aux normes
électriques nationales par un personnel agréé uniquement.
Après avoir lu ce manuel attentivement, conservez-le pour pou-
voir vous y reporter ultérieurement.
PHNFP14A0 / PSNFP14A0

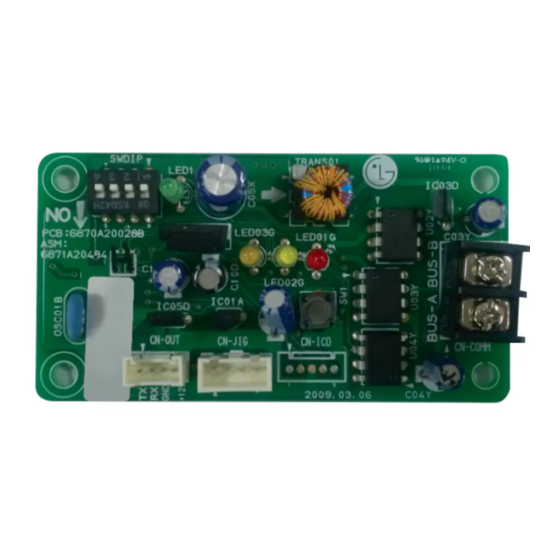

Passerelle PI485 (C, R)
www.lg.com
