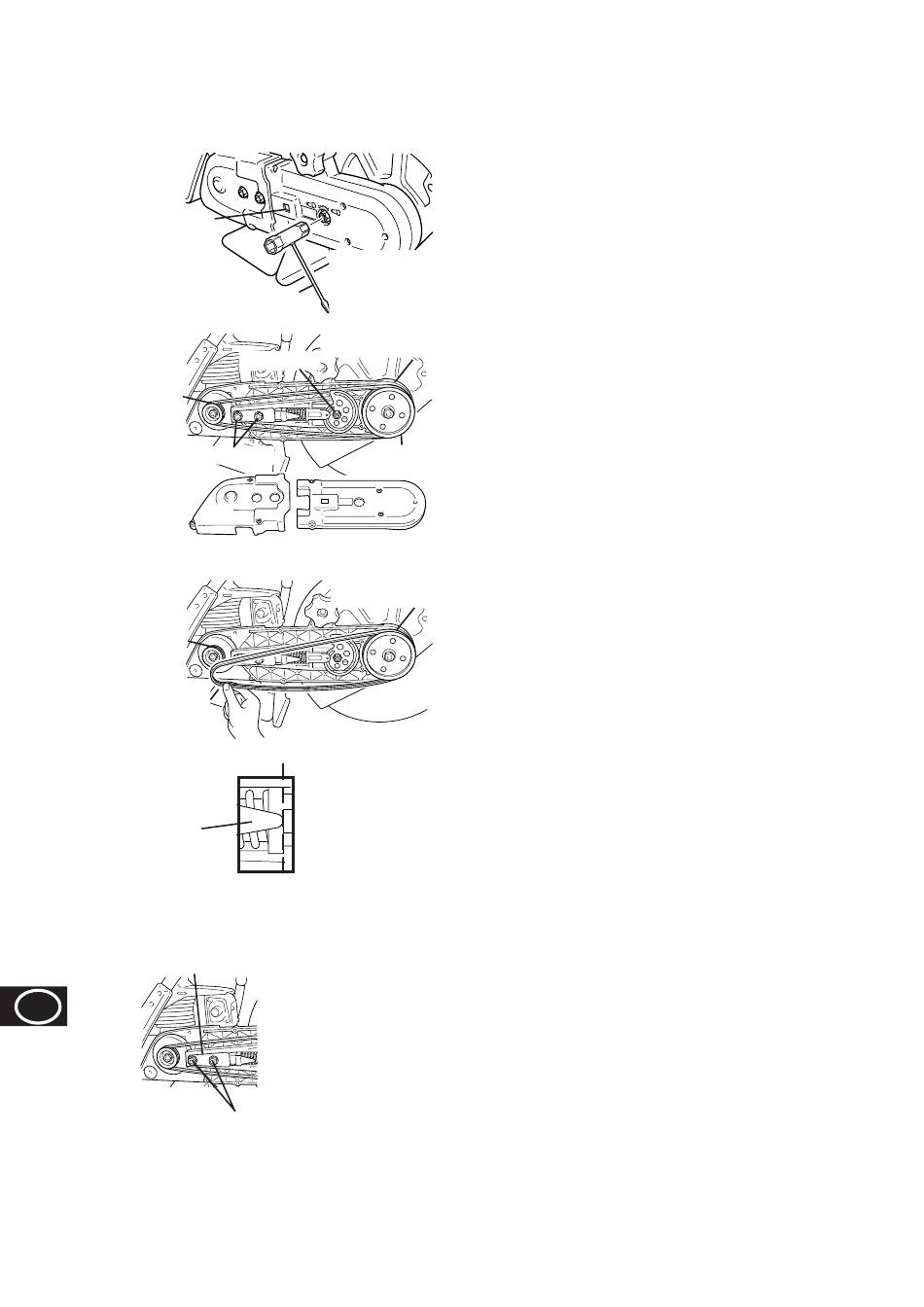

Αλλαγή ιμάντα για τα πλευρά και τους γοφούς και ρύθμιση
Παράθυρο
παρατήρησης
Άκρο 13 mm του
σωληνωτού κλειδιού
Μικρή
τροχαλία (Α)
Περικόχλια στερέωσης
βραχίονα
Πίσω κάλυμμα βραχίονα Μπροστινό
Μικρή
τροχαλία (Α)
Ιμάντας για
τα πλευρά και
τους γοφούς
BANDO 6P
J887
Βέλος
Παράθυρο παρατήρησης
Επανατοποθέτηση βραχίονα για λεία κοπή
Μακριά πλάκα
GR
Περικόχλια στερέωσης
βραχίονα
Συντήρηση και ρύθμιση
Αντίθετα προς
τη κίνηση των
δεικτών του
ωρολογίου
Μεγάλη
τροχαλία (Β)
Έκκεντρο
κάλυμμα βραχίονα
Μεγάλη
τροχαλία (Β)
Γραμμή
Όταν χρειάζεται να κόψετε κοντά σε ένα διαχωριστικό κιγκλίδωμα,
αντιστρέψτε και στερεώστε ξανά τον βραχίονα έτσι ώστε ο τροχός να
βρίσκεται πάνω στην εξωτερική πλευρά.
1. Ανατρέξτε στην «Αλλαγή ιμάντα για τα πλευρά και τους γοφούς και
ρύθμιση» για να αφαιρέσετε τον ιμάντα. Αφαιρέστε αυτή τη φορά τα
περικόχλια στερέωσης του βραχίονα, τη μακριά πλάκα.
2. Χρησιμοποιήστε τα μέρη που αφαιρέθηκαν στο βήμα ένα για να
στερεώσετε ξανά τον βραχίονα - αυτή τη φορά σε αντεστραμμένη θέση.
(Αυτή τη φορά, Η διεύθυνση της περιστροφής του τροχού είναι αντίθετη
ως προς το βέλος).
3. Σπρώξτε τη θωράκιση τροχού και τον βραχίονα μέσω του ιμάντα για τα
πλευρά και τους γοφούς. Ακολουθείστε τις οδηγίες για τη στερέωση και
τη τάση του ιμάντα για τα πλευρά και τους γοφούς.
4. Εγκαταστήστε ξανά όλα τα μέρη που αφαιρέθηκαν προηγουμένως και
τεντώστε τον ιμάντα.
1. Μετακινήστε τον διακόπτη ανάφλεξης στη
θέση "STOP"
2. Αφαιρέστε τη τάση του ιμάντα (με το άκρο
των 17 χιλιοστών του σωληνωτού κλειδιού)
γυρίζοντας το έκκεντρο αντίθετα προς τη φορά
των δεικτών του ωρολογίου.
3. Αφαιρέστε το πίσω κάλυμμα του βραχίονα και
το μπροστινό κάλυμμα του βραχίονα. (Φυλάξτε
τις επτά βίδες)
4. Χρησιμοποιήστε το άκρο των 13 χιλιοστών του
σωληνωτού κλειδιού για να χαλαρώσετε λίγο
τα περικόχλια της στερέωσης του βραχίονα.
5. Πιέστε τον βραχίονα προς την μικρή τροχαλία.
Βγάλετε τον ιμάντα από την τροχαλία στο
σημείο Β και περάστε τον νέο ιμάντα πάνω
στην μικρή τροχαλία. Στο σημείο Α, θέστε σε
κίνηση τον ιμάντα περνώντας την πάνω από
τη στεφάνη και κατόπιν πάνω στην μεγάλη
τροχαλία.
6. Εγκαταστήστε ξανά τα καλύμματα. Στρέψατε
τη τάση ρυθμίζοντας το έκκεντρο κατά τη
φορά των δεικτών του ωρολογίου έως ότου το
άκρο του βέλους στο παράθυρο παρατήρησης
φθάσει στη γραμμή. (σελίδα).
7. Αιωρείστε ελαφρά το άκρο του βραχίονα πάνω-
κάτω πολλές φορές. Η κίνηση αυτή ρυθμίζει
αυτόματα τη τάση. automatically.
8. Σφίξτε τα περικόχλια στερέωσης του βραχίονα
πλήρως.
