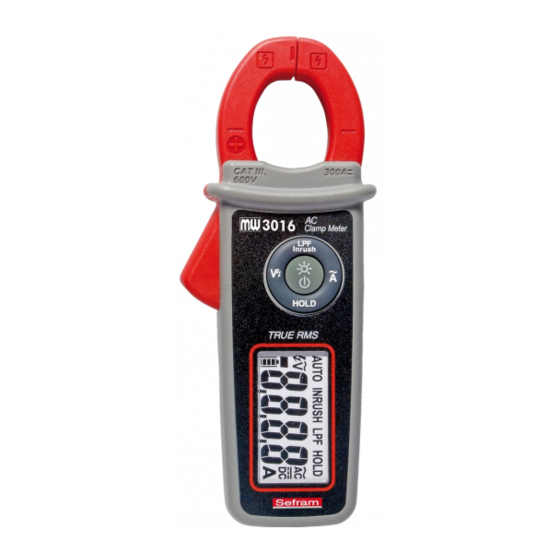

MW3016
Pince Ampèremétrique 300A AC TRMS
300A AC TRMS Digital Clampmeter
Notice d'utilisation
User's Manual
MW3016
MW3016 M 00
1

Publicité

Table des Matières
loading

Sommaire des Matières pour SEFRAM MW3016

  • Page 1 MW3016 Pince Ampèremétrique 300A AC TRMS 300A AC TRMS Digital Clampmeter Notice d’utilisation User’s Manual MW3016 MW3016 M 00...
  • Page 2: Prescriptions De Sécurité

    à une humidité excessive. - L’utilisateur doit mettre en œuvre des protections individuelles adaptées lorsqu’il travaille sur des tensions élevées.  Attention Ne pas exposer votre appareil à des températures extrêmes ou à une humidité excessive. MW3016 M 00...
  • Page 3: Nettoyage

    Ne pas tenter de réparer votre appareil en cas de panne. La réparation doit être effectuée par du personnel habilité. Contactez votre distributeur. Nettoyage Nettoyez périodiquement votre appareil avec un chiffon doux et humide. Ne jamais utiliser de solvants. MW3016 M 00...
  • Page 4 Mise en marche/arrêt Arrêt automatique MW3016 M 00...
  • Page 5: Inhiber L'arrêt Automatique

    Courant AC  CAT.III.600V par rapport à la anneau de sécurité  L’anneau de garde indique la limite à ne pas dépasser avec vos doigts lorsque vous faites des mesures, afin de garantir votre sécurité MW3016 M 00...
  • Page 6: Fonction Hold

    Fonction Hold L’affichage clignote si la valeur mesurée est supérieure de plus de 50 digits à celle affichée. Rétroéclairage on/off MW3016 M 00...
  • Page 7: Courant Crête

    Courant crête L’appareil calcule la valeur efficace sur 100ms lorsqu’un courant de plus de 5A est détecté. MW3016 M 00...
  • Page 8: Filtre Passe-Bas

    Filtre Passe-bas La fréquence de coupure du filtre est de 160Hz avec une atténuation de -24db/octave. MW3016 M 00...
  • Page 9: Détecteur De Tension

    Détecteur de tension Le nombre de traits sur le LCD indique la force du champ électrique. Même s’il n’y a pas d’indication, il peut y avoir une tension présente. MW3016 M 00...
  • Page 10: Remplacement Des Piles

    Remplacement des piles MW3016 M 00...
  • Page 11: Spécifications

    Catégorie d’installation : CAT.III 600V. CAT. Domaine d’application Ⅰ Tension de laboratoire, non reliée au secteur Tension de laboratoire, non reliée au Ⅱ secteur Tensions dans les installations Ⅲ industrielles Dispositif de fourniture d’énergie basse Ⅳ tension MW3016 M 00...
  • Page 12 Coefficient de température : 0.2 x (précision spécifiée) / °C, t < 18°C, t > 28°C Degré de pollution : 2 Vibrations : MIL-PRF-28800F classe 2 Protection aux chocs : protégé contre des chutes de 1,2m sur sol béton. MW3016 M 00...
  • Page 13 AC Current Précision Gamme Résolution (50 à 60 Hz) 60.00A 0.01A ±(2.0% + 5D) 300.0A 0.1A Toutes les spécifications sont données de 10% à 100% de chaque gamme. L’affichage indique 0 pour des valeurs mesurées < 10 points. MW3016 M 00...
  • Page 14 Atténuation: environ. -24dB / Oct Courant crête Gamme Résolution 300.0A 0.1A Time d’intégration : 100ms Seuil de mesure : 5.0A Détecteur de tension Gamme : 80V à 600V (en bout des bras de la pince) Attention : cette mesure est indicative MW3016 M 00...
  • Page 15: Read First

    - Do not use Meter around explosive gas or vapor. - To reduce the risk of fire or electric shock do not expose this product to rain or moisture.  Caution Do not expose Meter to extremes in tempera- ture of high humidity MW3016 M 00...
  • Page 16 Do not attempt to repair this Clamp Meter. It contains no user-serviceable parts. Repair or servicing should only be performed by qualified personnel. Cleaning Periodically wipe the case with a dry cloth and detergent. Do not use abrasives or solvents. MW3016 M 00...
  • Page 17 Power on/off Auto Power Off MW3016 M 00...
  • Page 18 Barrier for Hand Guard The barrier on the JAW is indicating the limit of safe access of the hand- held part, do not hold over the barrier when in normal use. MW3016 M 00...
  • Page 19 Data Hold The display will flash continuously if the meas- ured signal is larger 50counts than the display reading. However, it cannot detect across the AC and DC Current. Backlight on/off MW3016 M 00...
  • Page 20: Inrush Current

    Inrush Current The meter calculates the RMS value for 100ms as detecting a more than 5A current. MW3016 M 00...
  • Page 21: Low Pass Filter

    Low Pass Filter The cut -off frequency of the low pass filter is about 160Hz with attenuation characteristic of approx-24db/octave. MW3016 M 00...
  • Page 22 Voltsense The number of dashes displaying on the LCD indicates the electric field intensity. If no indication, voltage could still be present. MW3016 M 00...
  • Page 23: Battery Replacement

    Battery Replacement MW3016 M 00...
  • Page 24 EMC : EN61326-1 Installation category : CAT.Ⅲ. 600V. CAT. Application field Ⅰ The circuits not connected to mains. The circuits directly connected to Ⅱ Low-voltage installation. Ⅲ The building installation. The source of the Low-voltage Ⅳ installation. MW3016 M 00...
  • Page 25 Temperature coefficient : 0.2 x (Specified accuracy) / °C, < 20°C, > 26°C Pollution Degree : 2 Shock vibration : MIL-PRF-28800F for A class 2 Instrument Drop Protection : 4 Feet Drop to hardwood on concrete Floor MW3016 M 00...
  • Page 26 AC Current Accuracy Range Resolution (50 ~ 60 Hz) 60.00A 0.01A ±(2.0% + 5D) 300.0A 0.1A All specifications are valid from 10% to 100% of each range. LCD displays 0 counts when the reading < 10 counts. MW3016 M 00...
  • Page 27 Cut-off Frequency (-3dB) : Approx. 160Hz Attenuation Characteristic : Approx. -24dB / Oct Inrush Current Range Resolution 300.0A 0.1A Integration Time : 100ms Trigger Current : 5.0A VoltSense Voltage Range : 80V ~ 600V (At the tip of clamp) MW3016 M 00...
  • Page 28 Some states or countries laws vary, so the above limitations or exclusions may not apply to you. MW3016 M 00...
  • Page 29 EEC directives and NF EN 45014 norm DECLARATION DE CONFORMITE CE suivant directives CEE et norme NF EN 45014  SEFRAM INSTRUMENTS & SYSTEMES 32, rue Edouard MARTEL 42009 SAINT-ETIENNE Cedex 2 ( FRANCE) Declares, that the below mentioned product complies with : Déclare que le produit désigné...
  • Page 30 SEFRAM 32, rue E. Martel BP55 F42009 – Saint-Etienne France Tel : 0825.56.50.50 (0,15€TTC/mn) Fax : 04.77.57.23.23 Web : www.sefram.fr E-mail : sales@sefram.fr MW3016 M 00...
