Raccordement fuel
Correction d'altitude
Pompe en aspiration (H +) ou en charge (H -)
Altitude (m)
H fictive (m)
0-500
0
501-800
0,5
801-1300
1,0
1301-1800
1,5
1801-2200
2,0
ex : altitude 1100m. H fictive = 1m H réelle 2 m.
H corrigée en aspiration 2 + 1 =
H corrigée en charge
2 - 1 = 1 m
Choisir dans le tableau le Ø de la tuyauterie en
fonction de la longueur développée entre la citerne
et la pompe .
Si H corrigée en aspiration dépasse 4m ; prévoir
une pompe transfert. (pression max 2 bar).
Installation bitube L (m)
H
EK 06.120, 160, 210
corrigée
Ø (mm)
(m)
10/12
12/14
4,0
51
83
3,0
45
83
2,0
38
82
1,0
32
69
+0,5
29
62
0
26
56
-0,5
22
49
-1,0
19
42
-2,0
13
29
-3,0
6
16
-4,0
0
2
Raccordement fuel

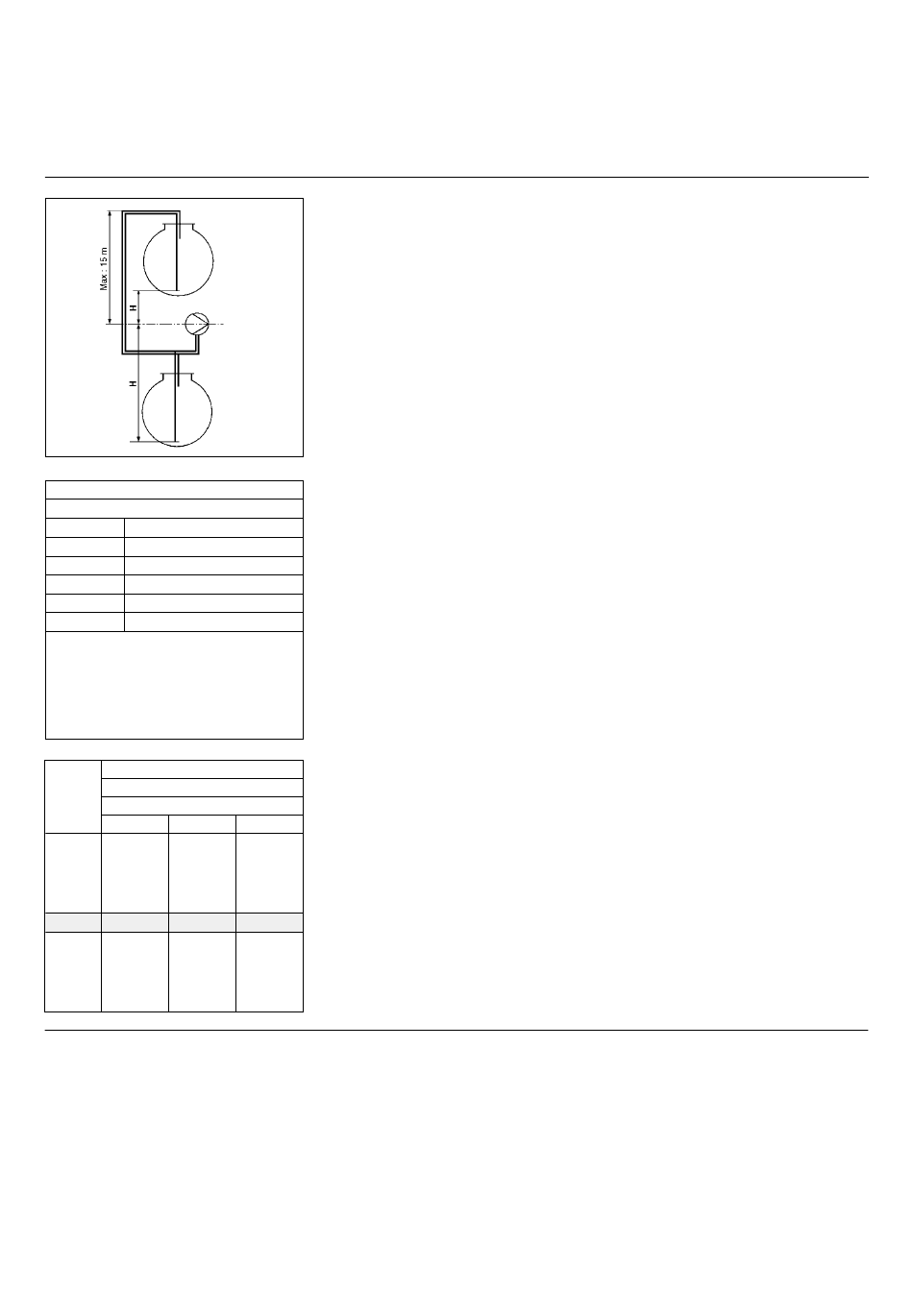

Les schémas ci-inclus permettent de
déterminer le diamètre intérieur de la
tuyauterie.
Deux cas de figure :
En aspiration directe :
–
en fonction de la longueur L, et de la
hauteur d'aspiration ou de la charge H
et des accidents de parcours;
Ces longueurs tiennent compte de
la présence d'une vanne manu.
quart de tour, d'un clapet anti-retour
et de quatre coudes.
La dépression max est à 0,4 bar.
Sur boucle transfert :
–
suivant le type d'installation les
caractéristiques de la pompe de
gavage devront satisfaire à
plusieurs critères notamment:
– le débit horaire ,
– la vitesse d'écoulement du fluide,
– la pression maximum de gavage.
Cette implantation est à privilégier pour
obtenir une longévité d'exploitation de la
pompe de pulvérisation.
Dans les deux cas de figure, un filtre
120 µm² et une vanne manu. quart de
3 m
tour (non fournis) adaptés à l'usage,
sont à monter en amont du flexible
d'aspiration ou de gavage.
Important :
En aspiration :
· Remplir complètement de fuel la
tuyauterie d'aspiration entre la
pompe de pulvérisation et la canne
de plonge dans la citerne.
14/16
Sur boucle transfert :
83
Remplir, gaver, purger et régler la
83
pression à 2 bar max. dans le circuit.
83
Il est recommandé de placer un
83
pressostat pour asservir le
83
fonctionnement du brûleur à la
83
pression de gavage.
· Contrôler l'étanchéité.
83
80
55
31
6
0009 / 13 007 391B
9
