SPC4xxx/5xxx/6xxx – Manuel d'installation et de configuration
Numéro Description
1 Batterie
2 Bande d'attache de batterie
3 Languettes de fixation
4 Trous de la bande d'attache
5 Câbles de la batterie
Deux batteries d'une capacité maximale de 27 Ah peuvent être placées dans le compartiment prévu à cet
effet dans le fond du boîtier.
Une antenne externe en option doit être mise en place sur un cadre métallique si la fonctionnalité radio est
requise. Des orifices prépercés sont disponibles à trois emplacements de la partie supérieure du boîtier, là
où vous pouvez installer l'antenne. Si une antenne est montée, elle doit être activée dans le micrologiciel.

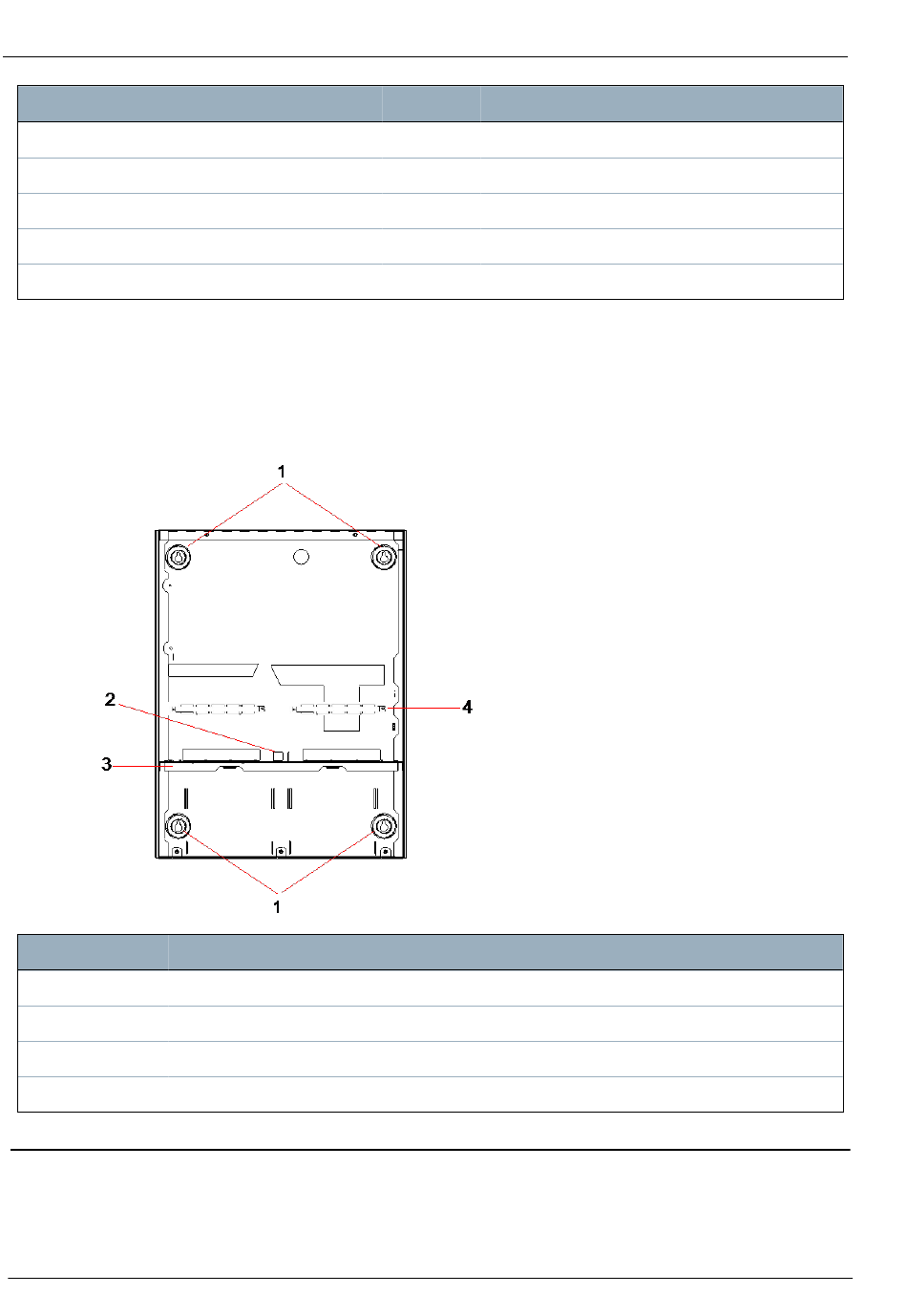

Le boîtier SPC G5 dispose de 4 trous de vis à l'arrière pour la fixation murale.
Numéro Description
1 Fixation en angle
2 Découpe antisabotage
3 Étagère séparant le compartiment de la batterie
4 Découpage du socle de télécommunication

6.3.1 Autoprotection

L'interrupteur d'autosurveillance et l'équerre d'autosurveillance arrière sont montés sur le boîtier.
L'interrupteur est utilisé seul uniquement pour la protection antisabotage avant, ou bien avec l'équerre
d'autosurveillance arrière pour la protection antisabotage avant et arrière. L'une des deux protections
antisabotage (avant ou arrière) est nécessaire en fonction des agréments locaux.
© Vanderbilt 2019
Numéro Description
6 Câbles de la température de la batterie
7 Module d'alimentation
8 Positions en option du transpondeur
9 Contrôleur
10 antenne
54
Installation du matériel
A6V10316314-e
11.2019
