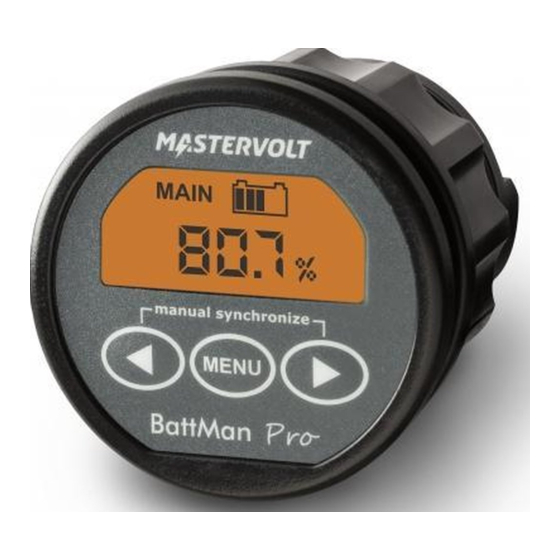

Mastervolt BattMan Pro Mode D'emploi

Contrôleur de Batterie Haute Précision
FR Mode d'emploi
Merci d'avoir acheté ce Contrôleur de Batterie
Mastervolt. Veuillez lire le manuel de l'utilisateur
pour obtenir des informations concernant la bonne
utilisation du produit et ce de manière sécurisée.
Veuillez conservez ce manuel de l'utilisateur proche
du contrôleur de batterie pour référence ultérieure.
Mastervolt International BV
Snijdersbergweg 93, 1105 AN Amsterdam,
Pays-Bas
www.mastervolt.com
Avant de consulter ce manuel de l'utilisateur, veuillez vous
assurer que vous avez bien lu le guide d'installation et de
démarrage rapide qui est également fourni !

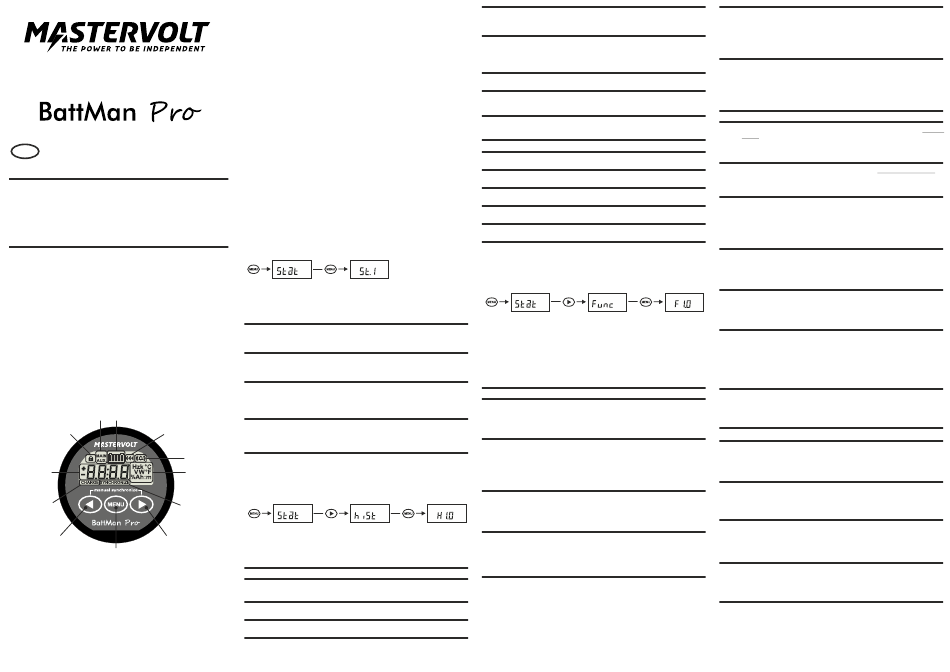

1. Vue d'ensemble de l'affichage et du contrôle
d'BattMan Pro
4 5
3
6
7
2 8
1
9
12 10
11
1. Indicateur 'Charger la batterie'
2. Champ indicateur de la valeur numérique
3. Indicateur 'Verrouillage de l'appareil/Verrouillage Master'
4. Indicateur batterie 'Main' (principale) ou batterie 'Auxiliary' (auxiliaire)
5. Barre d'état de charge
6. Indicateur 'En charge'
7. Indicateur 'Alarme activée'
8. Unités relevées
9. Indicateur 'Synchroniser'
10. Valeur suivante ou touche droite (>)
11. Touche menu
12. Valeur précédente ou touche le gauche (<)
2. Synchronisation
Afin de garantir que votre contrôleur de batterie continuera à fournir des informations
précises sur l'état de votre batterie, il est important de synchroniser régulièrement le
contrôleur de votre batterie avec votre batterie. Comme cela vous est expliqué dans le
guide de démarrage rapide, une étape de synchronisation est aussi nécessaire avant que
vous puissiez en fait utiliser votre contrôleur de batterie. Pendant l'opération, lorsque la
synchronisation est requise, le contrôleur de batterie l'indique automatiquement en
affichant le message 'SYNCHRONIZE' (Synchroniser).
Une étape de synchronisation ne signifie rien de plus que d'effectuer un cycle de charge
complet de votre batterie. Un cycle de charge sera considéré comme terminé lorsque
toute l'énergie déchargé est rétabli dans la batterie et paramètres Auto-sync F1.0, F1.1 et
F1.2 (voir chapitre 5) sont remplies. Typiquement, cela signifie lorsque le chargeur de la
batterie bascule en mode 'Float' (Entretien). En répondant à ces conditions, la batterie
sera considérée comme pleine et cela sera indiqué à l'écran par le message clignotant
'FULL' (pleine). De plus, l'affichage de l'Etat de charge sera réglé à 100% et l'affichage
Amphour réinitialisée à 0Ah. Le message 'FULL' disparaîtra lorsque vous appuierez sur
une touche ou automatiquement lorsque la batterie commencera à être à nouveau
déchargée.
Effectuer des synchronisations régulières est aussi important pour garder votre batterie
saine et pour augmenter sa durée de vie. Vous remarquerez que si vous effectuez vous-
même des cycles de charge complets , le contrôleur de la batterie n'affichera pratiquement
pas le message 'SYNCHRONIZE', puisque la batterie est déjà en bonne synchronisation
avec le contrôleur de batterie.
En plus des synchronisations automatiques basées sur la conformité aux Fonctions 'Auto-
Sync', vous pouvez aussi synchroniser manuellement le contrôleur de batterie lorsque
vous êtes sûr(e) que votre batterie est complètement chargée. Cela peut se faire en
appuyant simultanément sur les touches < et > pendant trois secondes. Après ces trois
secondes, le message 'FULL' apparaît à l'écran comme lorsque l'appareil est
automatiquement synchronisé.
3. Menu Etat
Le menu Etat est un menu en lecture seule qui indique l'état actuel du contrôleur de
batterie de plusieurs éléments. Il est possible d'accéder à ce menu en suivant la séquence
suivante :
[3 sec] [1x]
Lorsque vous avez accédé au menu Etat, vous pouvez utiliser les touches < et > pour
parcourir les différents éléments d'état. En appuyant sur la touche MENU, l'élément d'état
sélectionnée peut être visualisé. En appuyant à nouveau sur la touche MENU, vous
retournerez au menu Etat. Quelque soit votre position dans le menu, vous pouvez à
nouveau accéder au Mode Opération Normale en appuyant sur la touche MENU pendant
3 secondes. Les éléments du menu Etat sont disponibles :
St.1 Etat de l'Alarme. Quand plusieurs alarmes sont activées, utilisez les touches < ou
> pour parcourir les alarmes actuellement actives. Lorsque aucune alarme n'est
activée, cet élément est affiché "----".
St.2 Les jours qui passent. Le nombre de jours pendant lesquels le contrôleur de
batterie fonctionne pour contrôler votre batterie. Cet élément se réinitialise
lorsqu'une réinitialisation de la batterie est effectuée (voir menu Réinitialisation).
St.3 Jours écoulés depuis la dernière synchronisation. Le nombre de jours pendant
lesquels le contrôleur de batterie n'a pas été synchronisé. Cet élément se
réinitialise lorsque le contrôleur de la batterie est synchronisé ou lorsqu'une
réinitialisation de la batterie est effectuée (voir menu Réinitialisation).
St.4 Facteur d'Efficacité de Charge (CEF). Le facteur d'efficacité de charge est utilisé
par le contrôleur de la batterie. En fonction de la valeur réglée dans Function
F5.6, cet élément affiche le CEF calculé automatiquement ou le CEF réglé
manuellement.
4. Menu Historique
Le menu Historique est un menu en lecture seule qui indique les données d'Historique du
contrôleur de la batterie. Les données d'Historique sont des évènements spéciaux qui
sont enregistrés dans la mémoire interne. Il est possible d'accéder à ce menu en suivant
la séquence suivante :
[3 sec] [1x] [1x]
Lorsque vous avez accédé au menu Historique, vous pouvez utiliser les touches < et >
pour parcourir les différents éléments de l'Historique. En appuyant sur la touche MENU,
l'élément Historique sélectionnée peut être visualisé. En appuyant à nouveau sur la
touche MENU, vous retournerez au menu Historique. Quelque soit votre position dans le
menu, vous pouvez à nouveau accéder au Mode Opération Normale en appuyant sur la
touche MENU pendant 3 secondes. Les éléments du menu Historique sont disponibles :
H1 : HISTORIQUE DE LA BATTERIE
H1.0 Décharge moyenne en Ah. Ce numéro sera calculé après chaque
synchronisation.
H1.1 Décharge moyenne en %. Ce numéro sera calculé après chaque synchronisation.
H1.2 Décharge la plus profonde en Ah.
H1.3 Décharge la plus profonde en %.
H1.4 Ampères-heure Totaux retirés. Le nombre total d'Ampères heure retirés de la
batterie. Lorsque vous dépassez 10000Ah, les appareils sont kAh et la valeur
affichée doit être multipliée par 1000.
H1.5 Ampères-heure Totaux chargés. Le nombre total d'Ampères heure chargés sur la
batterie. Ces Ampères heure ne sont pas compensés pas le Facteur Efficace de
Charge (CEF). Lorsque vous dépassez 10000Ah, les appareils sont kAh et la
valeur affichée doit être multipliée par 1000.
H1.6 Nombre de cycles.
H1.7 Nombre de synchronisations. Il s'agit du nombre de fois où la batterie est
complètement chargée en conformité avec les Fonctions Auto-Sync.
H1.8 Nombre de décharges complètes. Le nombre de fois où la batterie à été
complètement déchargée atteignant un Etat de charge de 0.0%.
H2 : HISTORIQUE DE L'ALARME
H2.0 Nombre d'alarmes Batterie Faible:
H2.1 Nombre d'alarmes de sous-tension de la batterie 'Main' (principale).
H2.2 Nombre d'alarmes de sous-tension de la batterie 'Auxiliary' (auxiliaire).
H2.3 Nombre d'alarmes de surtension de la batterie 'Main'.
H2.4 Nombre d'alarmes de surtension de la batterie 'Auxiliary'.
5. Menu réglage de Fonction
Dans le menu réglage de Fonction, votre contrôleur de batterie peut être réglé pour
correspondre à votre système. Beaucoup de paramètres, appelés Fonctions, peuvent être
réglés selon vos besoins. Il est possible d'accéder à ce menu en suivant la séquence
suivante :
[3 sec] [2x] [1x]
Lorsque vous avez accédé au menu Fonction, vous pouvez utiliser les touches < et > pour
parcourir les différentes Fonctions. En appuyant sur la touche MENU, la valeur de
Fonction sélectionnée peut être visualisé. Les touches < et > peuvent maintenant être
utilisées pour changer cette valeur. En appuyant à nouveau sur la touche MENU, vous
retournerez alors au menu Fonction. Quelque soit votre position dans le menu, vous
pouvez à nouveau accéder au Mode Opération Normale en appuyant sur la touche MENU
pendant 3 secondes. Cela sauvegardera aussi, dans la mémoire interne, les changements
de valeur de la Fonction. Si vous n'appuyez sur aucune touche pendant 90 secondes
pendant que vous êtes dans le menu de réglage de Fonction, le contrôleur de la batterie
retournera automatiquement en Mode d'Opération Normale sans sauvegarder les
changements de valeur de la Fonction. Les fonctions suivantes sont disponibles :
F1 : PROPRIÉTÉS DE SYSTÈME
F1.0 Tension float (Entretien) du Chargeur (Paramètre Auto-sync). Cette valeur doit
être égale à la tension float du chargeur de la batterie qui est la dernière étape du
processus de charge. A cette étape, la batterie est considérée comme pleine.
Par Défaut : 13.2V Plage : 8.0V - 33.0V Taille d'étape : 0.1V
F1.1 Courant float du Chargeur (Paramètre Auto-sync). Lorsque le courant de charge
est inférieur au pourcentage de capacité de la batterie (voir Fonction F 5.0), la
batterie est considérée comme complètement chargée. Assurez-vous que cette
valeur de Fonction est toujours plus grande que le courant minimum sur lequel la
batterie maintient le chargeur ou arrête de charger.
Par Défaut : 2.0% Plage : 0.5 - 10.0% Taille d'étape : 0.1%
F1.2 Temps Auto-sync (Paramètre Auto-Sync). Il s'agit du moment où les paramètres
Auto-sync F1.0 et F.1.1 doivent se rencontrer afin de considérer la batterie comme
complètement chargée.
Par Défaut : 240sec Plage : 5 - 300sec Taille d'étape : variable
F1.3 Seuil de décharge. Il s'agit du point de référence à partir duquel la batterie doit
être rechargé. Lorsque le pourcentage d'Etat de charge baisse en dessous de
cette valeur, l'indicateur de Charge de la batterie commence à clignoter alors que
l'affichage de l'heure reste sur 0:00 et que la barre d'Etat de charge est vide.
Par Défaut : 50% Plage : 0 - 99% Taille d'étape : 1%
F1.4 Température de la batterie. Dans cette Fonction, la température moyenne de la
batterie peut être réglée.
Par Défaut : +20°C Plage : -20..+50°C Taille d'étape : 1°C
F1.5 Filtre d'atteinte de moyenne temps restant. Spécifie la fenêtre de temps du
déplacement du filtre d'atteinte de moyenne. Il y a trois réglages, là où le réglage
0 donne la réponse d'affichage de Temps restant la plus rapide et le réglage 2 la
réponse la plus lente. Le meilleur réglage dépend du type de charge de batterie et
de votre préférence personnelle.
Par Défaut : 1 Plage : 0 - 2 Taille d'étape : 1
F1.6 Auto-sync sensibilité. Seuls modifier ce paramètre à F1.0, F1.1 et F1.2 sont
correctement définies et la synchronisation automatique ne fonctionne toujours
pas. Si la synchronisation automatique prend trop de temps ou ne jamais se
produire, diminuer cette valeur. Lorsque le contrôleur de batterie synchronise trop
tôt, augmenter cette valeur.
Par Défaut : 5 Plage : 0 - 10 Taille d'étape : 1
F2 : REGLAGES DE L'ALARME BATTERIE FAIBLE
F2.0 Alarme de batterie faible On (Activée) (% SOC). Lorsque le pourcentage d'Etat de
charge de la batterie est tombé en-dessous de cette valeur, le relais alarme
s'active (en fonction de F2.6).
Par Défaut : 50% Plage : 0 - 99% Taille d'étape : 1%
F2.1 Alarme de batterie faible On (Activée) (Volts). Lorsque la tension de la batterie est
tombée en-dessous de cette valeur, le relais alarme s'active (en fonction de F2.6).
Par Défaut : 10.5V Plage : 8.0 - 33.0V Taille d'étape : 0.1V
F2.2 Alarme de batterie faible Off (Desactivée) (% SOC). Lorsque le pourcentage
d'Etat de charge a augmenté pour être au-dessus de cette valeur et que le relais
alarme a été activé, ce relais alarme sera à nouveau désactivé. Lorsque FULL est
sélectionné, le relais alarme est désactivé lorsque les paramètres Auto-sync sont
conformes.
Par Défaut : 80% Plage : 1 - 100% / FULL Taille d'étape : 1%
F2.3 Alarme de batterie faible On (Activée), retard. Il s'agit du moment où les
conditions de l'alarme Batterie faible On, F2.0 et F2.1, doivent être conformes
avant d'activer l'alarme.
Par Défaut : 10sec Plage : 0 - 300sec Taille d'étape : variable
F2.4 Temps minimum 'Alarme On'. Le temps minimum durant lequel le relais alarme
reste activé même si le pourcentage d'Etat de charge a dépassé le seuil de
l'alarme Batterie Faible Off (F2.2). Les unités de fonction sont heures:minutes.
Par Défaut : 0:00 Plage : 0:00 - 12:00 Taille d'étape : variable
F2.5 Temps maximum 'Alarme On'. Le temps maximum durant lequel l'alarme reste
activée même si le pourcentage d'Etat de charge est encore en-dessous du seuil
de l'alarme Batterie Faible Off (F2.2). La valeur '-:--' indique un temps infini et le
relais restera activé jusqu'à ce que le pourcentage d'Etat de charge dépasse le
seuil de l'alarme Batterie Faible Off (F2.2). Les unités de fonction sont heures
:minutes.
Par Défaut : -:- - Plage : 0:00 - 12:00 / -:- - Taille d'étape : variable
F2.6 Permet d'activer l'alarme Batterie faible/ Utiliser le contact. Sélectionnez 'OFF'
pour désactiver l'alarme de batterie faible. Sélectionnez "[1]" pour utiliser le relais
de l'alarme interne du contrôleur de la batterie.
Par Défaut : [1] Plage : OFF / [1]
F3 : REGLAGES DE L'ALARME SOUS-TENSION
F3.0 Alarme sous-tension de la batterie 'Main'. Lorsque la tension de la batterie 'Main'
chute en-dessous de cette valeur, le message 'Lo' apparaît à l'écran et le relais
d'alarme sélectionné est activé (en fonction de F3.2).
Par Défaut : 10.5V Plage : 8.0 - 33.0V Taille d'étape : 0.1V
F3.1 Retard Alarme sous-tension de la batterie 'Main'. Il s'agit du moment où la
condition de l'alarme On sous-tension de la Batterie 'Main', F3:0 doit être
conforme avant d'activer l'alarme.
Par Défaut : 10sec Plage : 0 - 300sec Taille d'étape : variable
F3.2 Permet d'activer l'alarme sous-tension faible de la Batterie 'Main'/ Utiliser le
contact. Sélectionnez 'OFF' pour désactiver l'alarme sous-tension de la batterie
'Main'. Sélectionnez '[1]' pour utiliser le relais de l'alarme interne du contrôleur de
la batterie.
Par Défaut : OFF Plage : OFF / [1]
F3.3 Alarme On sous-tension de la batterie 'Auxiliary'. Lorsque la sous-tension de la
batterie 'Auxiliary' chute en-dessous de cette valeur, le message "Lo" apparaît à
l'écran et le relais d'alarme sélectionné est activé (en fonction de F3.5).
Par Défaut : 10.5V Plage : 8.0 - 33.0V Taille d'étape : 0.1V
F3.4 Retard Alarme sous-tension de la batterie 'Auxiliary'. Il s'agit du moment où la
condition de l'alarme On sous-tension de la Batterie 'Auxiliary', F3:3 doit être
conforme avant d'activer l'alarme.
Par Défaut : 10sec Plage : 0 - 300sec Taille d'étape : variable
