INSTALLATEUR
QUALIFIÉ
Vérifi ez l'opération
À l'aide de la télécommande, augmentez et diminuez la
hauteur des fl ammes pour vous assurer que la portée
maximale des réglages fonctionne bien—voir les direc-
tives d'utilisation de la télécommande aux pages 8–9.
Réglez l'aération (si nécessaire)
Allumez le foyer et laissez-le réchauff er pendant 10
à 15 minutes afi n d'évaluer la disposition visuelle des
fl ammes. Les brûleurs sont munis d'un obturateur
réglable permettant le contrôle de l'aération primaire.

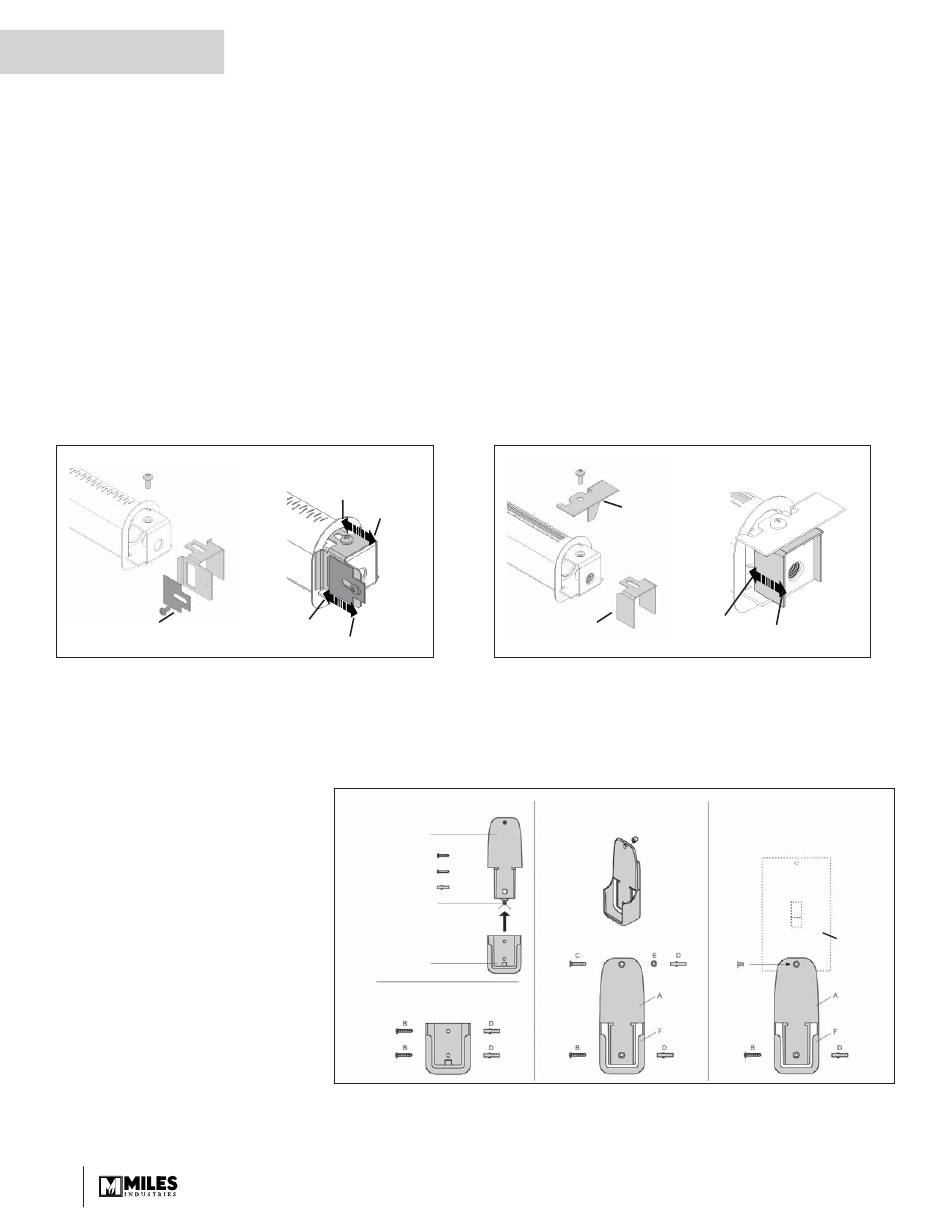

Voir le schéma ci-dessous. L'obturateur est réglé à un
certain degré d'aération par le manufacturier lors de sa
fabrication. Ce réglage donnera le rendement optimal
pour la majorité des installations.
Obturateur et
couvercle
(gaz naturel)

Installez le support mural de manette

La télécommande inclut un support
mural pour la manette. L'installation
du support est off erte si le consom-
mateur le désire. Pour installer le
support, décidez de l'endroit où il
devra être situé et installez-le avec
la quincaillerie fournie avec le kit.
Consultez le schéma ci-dessous
pour connaître les installations
possibles. Prenez note que le sup-
port peut être fi xé à la base d'une
plaque d'interrupteur déjà installée.
IMPORTANT. L'endroit où sera
rangée la manette est important
afi n d'assurer la température con-
stante. Nous recommandons que
la manette soit située entre 3 et 15 pieds (0,9 à 4,6 m) de l'appareil mais pas directement au-dessus. Également,
il est important de ne pas ranger la manette près d'une source de chaleur ou en contact direct avec le soleil; ceci
aff ecterait son détecteur de température.
30
Installation
Gaz naturel
Fermé
Ouvert
Fermé
Ouvert
Contenu du kit :
1 plaque de
montage A
2 vis B
1 vis C
2 chevilles D
1 cale E
(détachez avant d'assembler)
1 support F
Choix 1
Dépendamment du lit d'alimentation utilisé, de l'altitude
et autre considérations, l'aspect des fl ammes peut être
amélioré en changeant le réglage de l'aération. La
nécessité de changer l'aération devrait être déterminée
seulement après avoir fait fonctionner l'appareil avec
le lit d'alimentation et la fenêtre installés et évalué les
fl ammes suivant un réchauff ement de 15 minutes.
L'augmentation de l'aération (ouvert) rendra les
fl ammes plus transparentes et bleues et fera rougir
davantages les eff ets de céramique.
La réduction de l'aération (fermé) rendra les fl ammes
plus jaunes ou oranges et réduira le rougissement des
eff ets de céramique.
Trop peu d'aération peut causer la formation de car-
bone noir qui s'accumulera dans la boîte de foyer.
Écran de retour
de fl ammes
(gaz propane)
Obturateur
(gaz propane)
Choix 2
Gaz propane
Fermé
Ouvert
Choix 3
Plaque
d'interrupteur
