Instructions d'installation du système manuel Prodigyr HDLVr

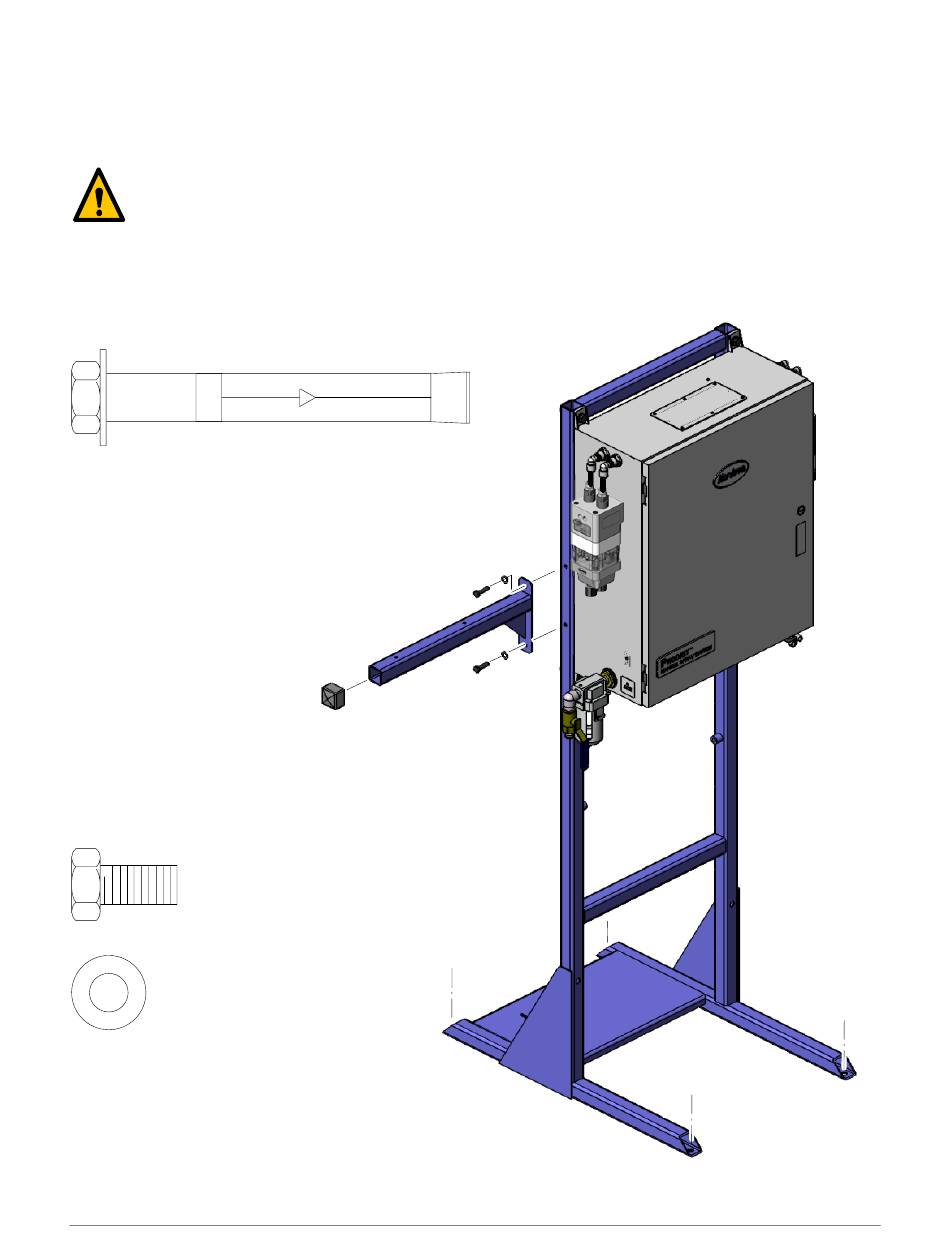

Installation du bâti
REMARQUE : Le bâti est en option. Ignorez cette page si vous ne possédez pas le bâti en option.
ATTENTION : Fixer le bâti au sol avec des boulons avant d'installer le bras de montage du
contrôleur. Le bâti risque de basculer s'il n'est pas boulonné au sol.
Accessoires nécessaires
(fournis avec le bâti)
Fixer le bâti au sol en utilisant
les éléments d'ancrage fournis.
Boulons d'ancrage à tête hexagonale et
à manchon 5/16-18 x 3,00
Quantité : 4
Monter le bras sur le bâti
avec les éléments d'ancrage fournis :
Boulons à tête hexagonale M8 x 16
Quantité : 2
Rondelles plates M8
Quantité : 2
Monter le capuchon sur le bras
s'il ne s'y trouve pas déjà.
P/N 7156981A
