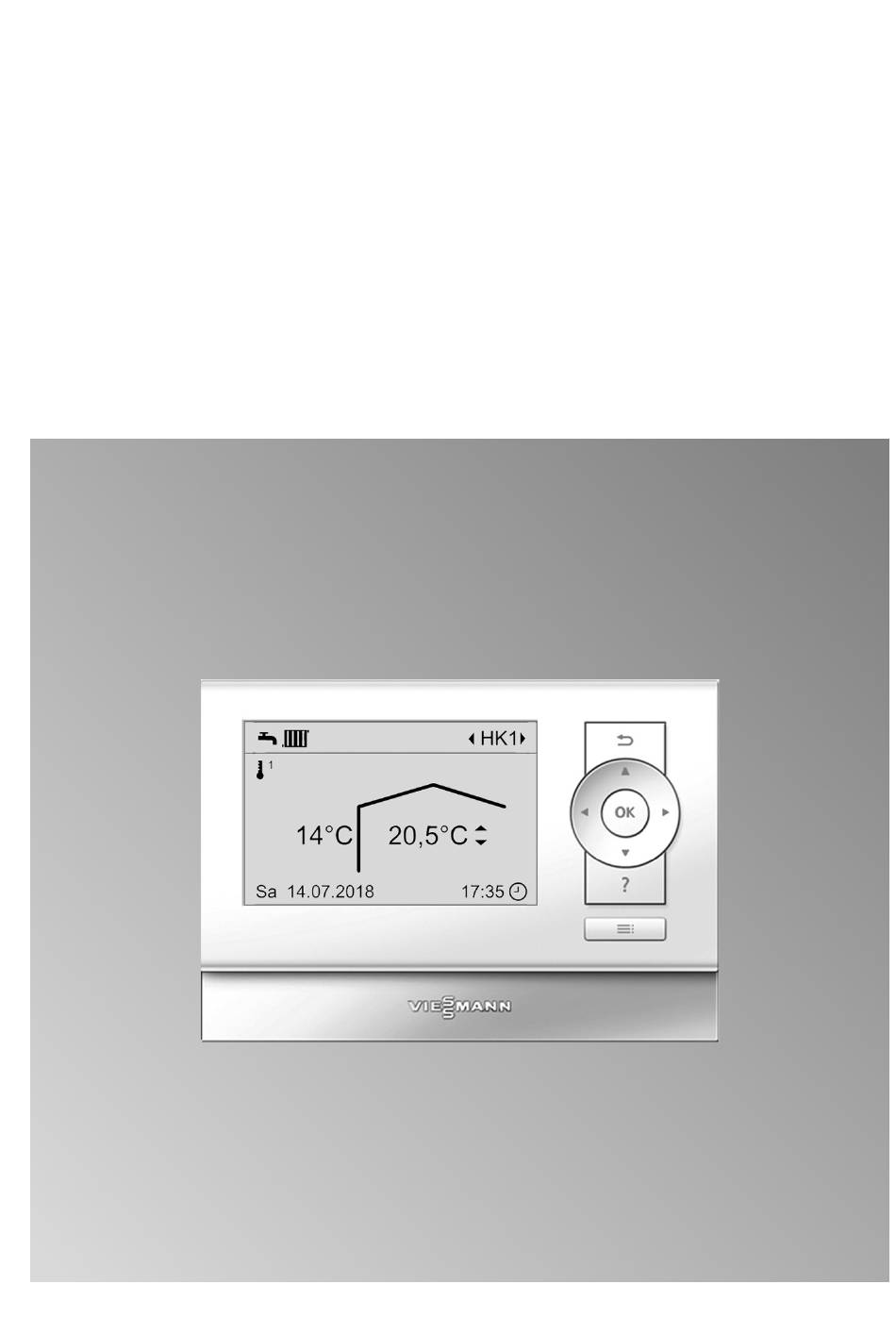

- Page 1 VIESMANN Notice de montage et de maintenance Vitotrol 200-E Commande à distance pour 4 circuits de chauffage au maximum VITOTROL 200-E A conserver ! 6020655 FR 7/2018...
-
Page 2: Destinataires
Danger Remplacer les composants défectueux unique- Les surfaces et les fluides portés à température ment par des pièces Viessmann d'origine. élevée peuvent occasionner des brûlures. Mettre l'appareil à l'arrêt avant de procéder à ■ des travaux d'entretien et de maintenance et le laisser refroidir. -
Page 3: Consignes De Sécurité
à la sécurité et de limiter la garantie. Si on remplace des pièces, on devra employer les pièces Viessmann d'origine qui conviennent ou des pièces équivalentes autorisées par Viessmann. Consignes de sécurité relatives au fonctionnement de l'installation... -
Page 4: Table Des Matières
Système requis ..................montage Etapes du montage Lieu de montage ..................Monter et raccorder la Vitotrol 200-E ............. Raccorder plusieurs commandes à distance ......... Monter et démonter le module de commande ........10 Mise en service Configurer la commande à distance ............11 Nouvelle configuration ................ -
Page 5: Information
(par exemple ouverture de l'appa- électroniques des générateurs de chaleur et d'électri- reil par l'utilisateur) est interdite et entraîne l'exclusion cité Viessmann compatibles, en respectant les notices de toute responsabilité du fabricant. La modification de de montage, de maintenance et d'utilisation correspon- composants du système de chauffage remettant en... -
Page 6: Information Produit
Vitotrol 200-E Commande à distance filaire pour raccordement à un Programme vacances et fonction "Vacances à la ■ générateur de chaleur Viessmann maison" ■ Programmations horaires pour les circuits de chauf- Pour le réglage de 4 circuits de chauffage au maxi-... -
Page 7: Travaux Préparatoires Au
Travaux préparatoires au montage Système requis Régulations supportées Vue d'ensemble actuelle des régulations supportées : voir www.vitotrol.info... -
Page 8: Etapes Du Montage Lieu De Montage
Pas au-dessus de radiateurs ture ambiante séparée. – Pas à proximité de sources de chaleur (exposition directe au soleil, cheminée, téléviseur, etc.). Monter et raccorder la Vitotrol 200-E Attention Raccordement Une décharge électrostatique risque d'endom- Câble 2 conducteurs d'une section minimale de mager les composants électroniques. -
Page 9: Raccorder Plusieurs Commandes À Distance
50 m maximum. Notice de montage et de maintenance du géné- rateur de chaleur Raccorder plusieurs commandes à distance 2 Vitotrol 200-E peuvent être raccordées à une régula- Somme de toutes les longueurs de câble du PlusBus tion. 50 m maximum. -
Page 10: Monter Et Démonter Le Module De Commande
Etapes du montage Monter et démonter le module de commande Attention L'alimentation électrique est assurée par la régulation. Ne pas insérer de piles dans le logement pour piles. Montage Démontage Fig. 5 Fig. 6... -
Page 11: Nouvelle Configuration
4 circuits de chauffage peuvent être pilotés avec une La commande à distance doit être configurée lors de la Vitotrol 200-E. première mise en service : 2 Vitotrol 200-E peuvent être raccordées à une régula- ■ Si aucune Vitotrol 200-E n'est encore raccordée à tion. - Page 12 Mise en service Configurer la commande à distance (suite) Configuration d'une commande à distance supplémentaire 1. Vérifier sur la régulation du générateur de chaleur 3. Effectuer les opérations décrites au chapitre "Nou- le numéro de participant de la commande à dis- velle configuration".
-
Page 13: Elimination Des Pannes
Elimination des pannes Message d'alerte pour l'entretien Si l'installation de chauffage nécessite un entretien, le Avec la touche OK, sélectionner le sous-menu pour symbole clignote sur l'écran et "Entretien" s'affiche. acquitter tous les messages d'alerte pour l'entretien présents. Autres indications concernant l'entretien nécessaire : Notice de montage et de maintenance de la régulation... - Page 14 Elimination des pannes Affichage de défaut (suite)
-
Page 15: Listes Des Pièces Déta
Listes des pièces détachées Commande de pièces détachées Lors de la commande de pièces détachées, les indica- tions suivantes sont nécessaires : ■ N° de fabrication (voir plaque signalétique ■ Numéro de position de la pièce détachée (de la pré- sente liste de pièces détachées) -
Page 16: Vitotrol 200-E
Listes des pièces détachées Vitotrol 200-E 0001 0003 0002 0004 0005 0006 Fig. 7... -
Page 17: Listes Des Pièces Détachées
Listes des pièces détachées Vitotrol 200-E (suite) Pos. Pièce détachée 0001 Module de commande 0002 Socle pour montage mural 0003 Couvercle du coffret de raccordement 0004 Matériel de fixation et fiche 0005 Notice de montage 0006 Notice d'utilisation... -
Page 18: Annexe Données Techniques
Annexe Données techniques Alimentation électrique Par PlusBus Tension Courant Classe de protection Plage de température de fonctionnement °C de 0 à +40 ■ de stockage et de transport °C 20 à +65 − ■... -
Page 19: Attestations Déclaration De Conformité
Attestations Déclaration de conformité Attestations La société Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, déclare sous sa seule responsabi- lité que le produit désigné est conforme, de par sa conception et son fonctionnement, aux directives euro- péennes et aux exigences nationales complémentai- res. -
Page 20: Index
