MTU : il permet de configurer la taille maximale permise pour le paquet à transmettre. Dans la plupart des cas, on doit laisser la valeur par
•
défaut de 1 024.
Protocol (Protocole) : il permet de sélectionner le mode de la communication IP série : UDP, TCP Server (Serveur TCP) ou TCP Client
•
(Client TCP). Dans ce cas, « TCP Server » (Serveur TCP).
Local IP Address (Adresse IP locale) : il permet de configurer l'adresse IP de l'endpoint local.
•
Local Port (Port local) : il affiche le numéro du port attribué au port IP série dans lequel la communication aura lieu.
•
TRANSMISSION SETTINGS (PARAMÈTRES DE TRANSMISSION : PROTOCOLE UDP)
Cette section permet de définir les paramètres de transmission du port série sélectionné si le paramètre Protocol (Protocole) est défini comme
« UDP ».
Transmission Method (Méthode de transmission) : il permet de sélectionner la méthode de transmission du port série : Transparent,
•
Modbus RTU Gateway ou Modbus ASCII Gateway.
MTU : il permet de configurer la taille maximale permise pour le paquet à transmettre. Dans la plupart des cas, on doit laisser la valeur par
•
défaut de 1 024.
Protocol (Protocole) : il permet de sélectionner le mode de communication IP série : UDP, TCP Server (Serveur TCP) ou TCP Client (Client
•
TCP). Dans ce cas, « UDP ».
Local IP Address (Adresse IP locale) : il permet de configurer l'adresse IP de l'endpoint local.
•
Local Port (Port local) : il affiche le numéro du port attribué au port IP série dans lequel la communication aura lieu.
•
Remote IP Address (Adresse IP distante) : il permet de configurer l'adresse IP du serveur distant.
•
Remote Port (Port distant) : il permet de configurer le numéro du port du serveur distant.
•
5.4.2
DIGITAL I/O (E/S NUMÉRIQUE)
Cet onglet permet de configurer les paramètres de l'entrée et de la sortie numérique. L'entrée numérique peut être utilisée pour déclencher
alarmes. La sortie numérique, à son tour, peut être utilisée pour contrôler l'appareil esclave à l'aide du signal numérique.
5.4.2.1
DIGITAL I/O → STATUS (E/S NUMÉRIQUE → ÉTAT)
Ce groupe de paramètres permet d'afficher les informations sur l'entrée et la sortie numérique.
Enable (Activer) : il affiche l'état de l'entrée ou de la sortie numérique.
•
Logic Level (Niveau logique) : il affiche le niveau électrique de l'entrée numérique ou de la sortie numérique.
•
Status (État) : il affiche l'état de l'alarme de l'entrée ou de la sortie numérique.
•
NOVUS AUTOMATION

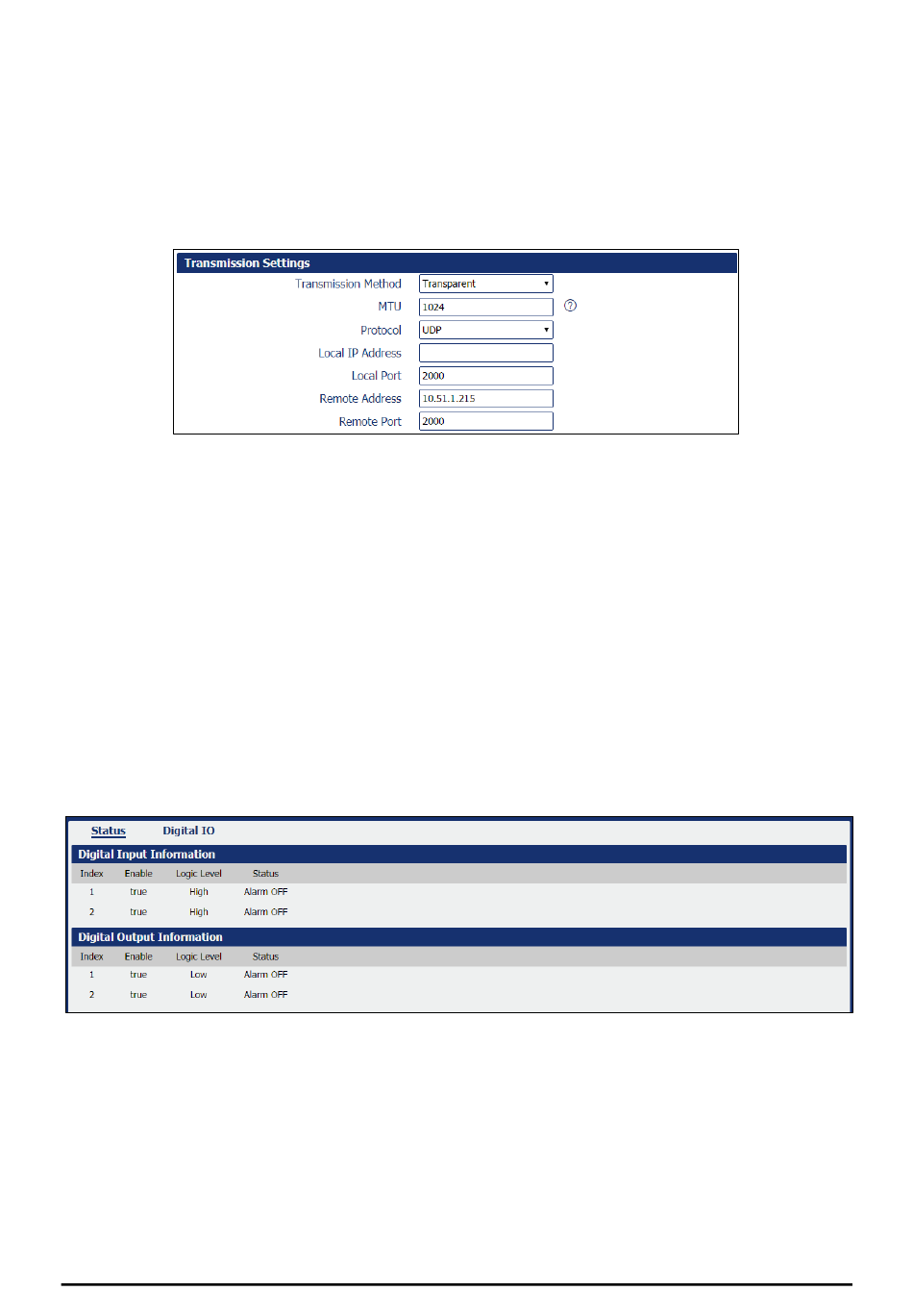

Figure 50 – Protocole : UDP
Figure 51 – Informations sur l'entrée et sortie numérique
37/165
