3

INSTALLATION

3.1 VUE D'ENSEMBLE DE L'APPAREIL

3.1.1

VUE FRONTALE

Dans son panneau frontal, l'AirGate 4G Wi-Fi a les composants suivants :
1. Connecteur pour l'antenne Wi-Fi ;
2. Connecteur pour l'antenne cellulaire MAIN ;
3. Voyants LED ;
4. Bornier pour les ports série et les entrées et sorties numériques (DIDO) ;
5. Port Ethernet ;
6. Connecteur pour l'antenne Wi-Fi ;
7. Connecteur pour l'antenne cellulaire AUX.
3.1.2
VUE LATÉRALE
Dans son panneau latéral, l'AirGate 4G Wi-Fi a les composants suivants :
1. Connecteur de carte SIM ;
2. Bouton Reset ;
3. Bornier d'alimentation ;
4. Broche de terre.
NOVUS AUTOMATION

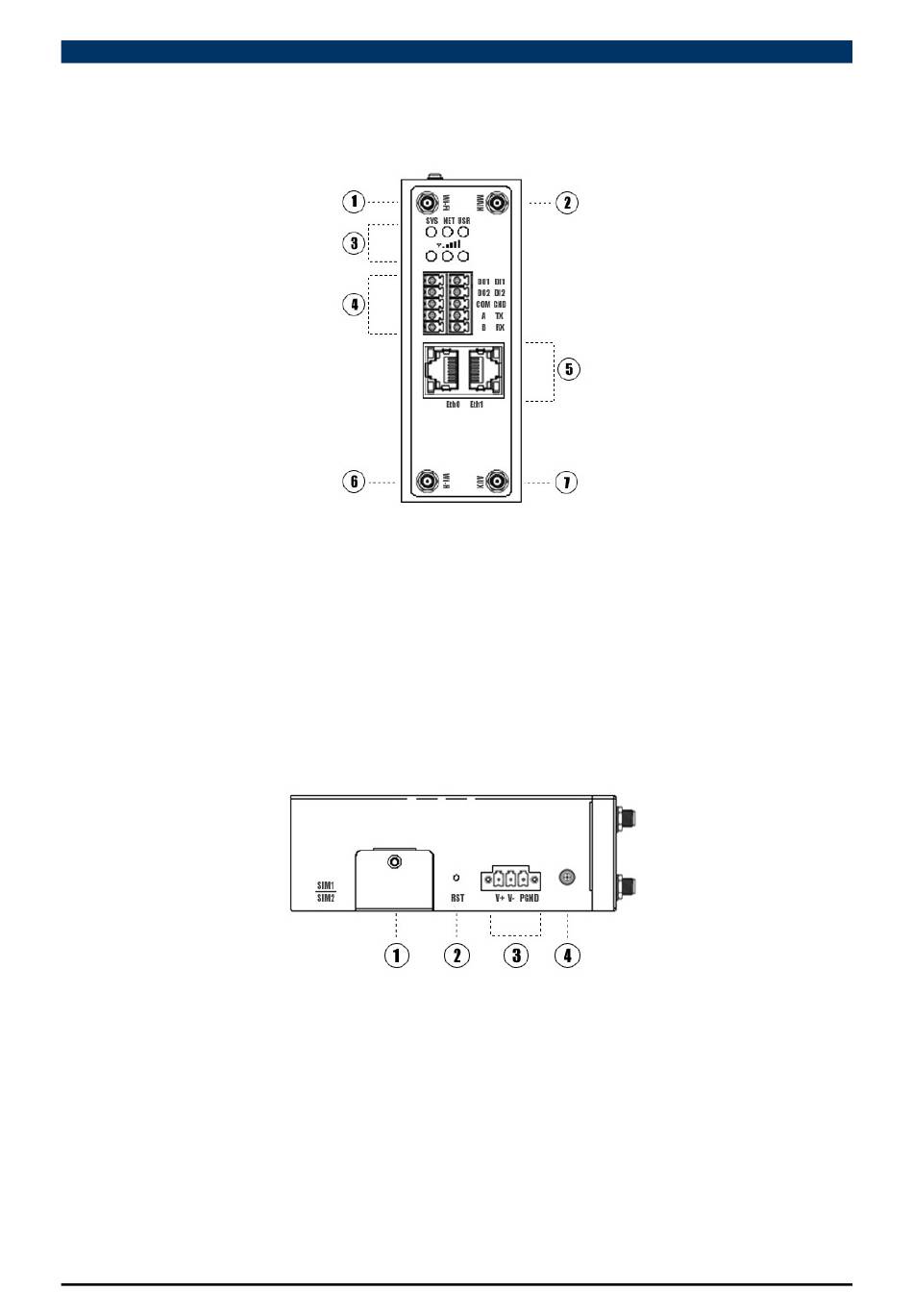

Figure 2 – Vue frontale du panneau
Figure 3 – Vue latérale du panneau
12/165
