Comme le montre la figure ci-dessous, il est possible de créer une nouvelle configuration d'IP multiples en cliquant sur le bouton
Interface : il permet de définir le port de réseau LAN du réseau à être créé.
•
IP Address (Adresse IP) : il permet de définir l'adresse IP de ce réseau.
•
Netmask (Masque de réseau) : il permet de définir le masque de réseau à être utilisé.
•
5.3.3.5
ETHERNET → VLAN (ETHERNET → RÉSEAU LOCAL VIRTUEL)
Ce groupe de paramètres permet de définir la configuration de la connexion du réseau local virtuel (VLAN - Virtual LAN), qui permet la
segmentation des réseaux physiques et le regroupement de plusieurs machines en fonction de critères spécifiques.
Ce groupe de paramètres a les boutons suivants :
Bouton
: il permet d'ajouter une nouvelle connexion VLAN au routeur.
Bouton
: il permet de modifier la configuration de la connexion VLAN sélectionnée.
Bouton
: il permet de supprimer la connexion VLAN sélectionnée.
Comme le montre la figure ci-dessous, il est possible de créer une nouvelle connexion de réseau local virtuel (VLAN) en cliquant sur le bouton
.
Interface : il permet de définir le port LAN à être utilisé pour le VLAN Trunk.
•
VID : il permet de définir l'ID du VLAN pour le VLAN Trunk.
•
IP Address (Adresse IP) : il permet d'entrer l'adresse IP pour le VLAN Trunk.
•
Netmask (Masque de réseau) : il permet d'insérer le masque de réseau pour le VLAN Trunk.
•
NOVUS AUTOMATION

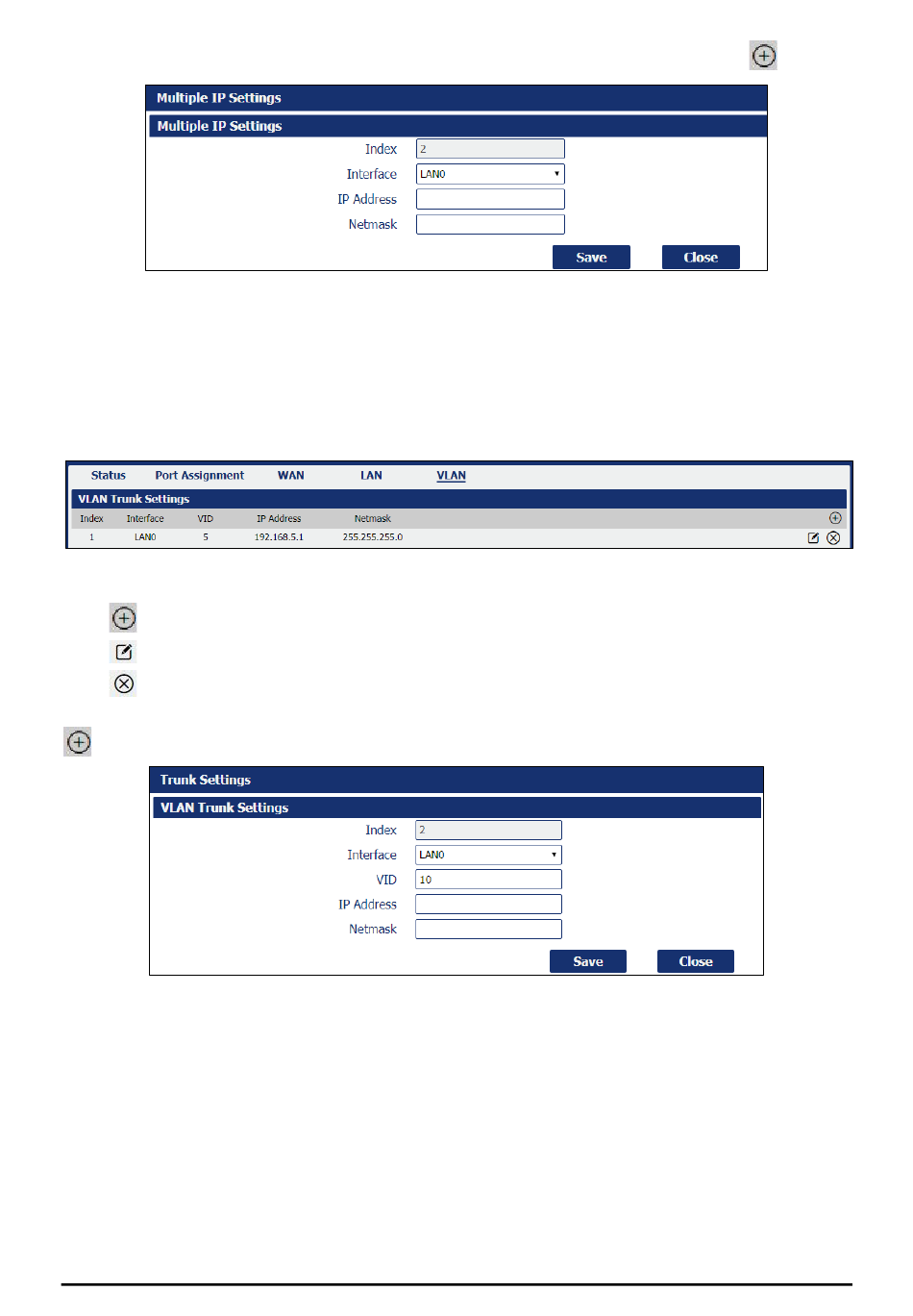

Figure 38 – Configurer multiples IP
Figure 39 – Connexion au réseau local virtuel (VLAN)
Figure 40 – Créer une nouvelle connexion VLAN
.
31/165
