Procédure Générale d'un mesurage avec le logiciel LEVELSOFT PRO
L'erreur angulaire de l'instrument doit être détectée par l'intermédiaire d'un étalon très précis (facultatif).
Le mesurage d'un objet perpendiculaire est exécuté selon les paramètres entrés (longueur de pas, nombre de
mesures, etc.).
Après le mesurage effectif la ligne de référence peut être alignée selon diverses méthodes.
Pour chaque méthode vous recevrez trois résultats de mesure ou erreurs de perpendicularité, calculés selon les
méthodes suivantes:
•
Méthode des points extrêmes
•
méthode ISO1101
•
méthode de la régression linéaire
Consultez votre distributeur pour une démonstration du logiciel LEVELSOFT PRO!
1.5.5 M
L
ESURE DE
IGNES
A l'exemple du mesurage d'une ligne la procédure générale d'un mesurage avec les instruments WYLER est
expliquée ci-après:
Exemple:
•
Sensibilité de l'instrument 1 µm/m
•
Longueur de la base de mesure 200 mm / Longueur de pas de mesure: 180 mm
•
Partager la longueur totale à mesurer dans des sections selon la longueur de la base (longueur de pas
calculée). Veuillez assurer un recouvrement suffisant, autrement des erreurs de mesure seront inévitables.
•
Glissez l'instrument de mesure sur le début de la distance à mesurer.
•
Bougez l'instrument le long de la distance à mesurer, pas à pas, selon les marques. Dès que l'affichage est
stable, notez la valeur lue pour chaque pas et écrivez les valeurs mesurées selon l'exemple ci-après.
Pour le mesurage de marbres de mesure et de contrôle en granit, des bases plates en acier trempé, munies de
rainures à poussière, sont recommandées, car leurs arêtes vives évitent que de la poussière puisse se mettre
entre le marbre et la base en avançant l'instrument.
Pour le mesurage de planéité de surfaces le travail pour une évaluation manuelle est extrêmement grand et est
quand même soumis à des sources d'erreur. Par le
plus vite et plus sûrement, et une répétition est possible à tout moment.
/ M
P
ESURE DE
LANÉITÉ
logiciel de géométrie LEVELSOFT PRO
page 19 de 49
(
PROCÉDURE MANUELLE
)

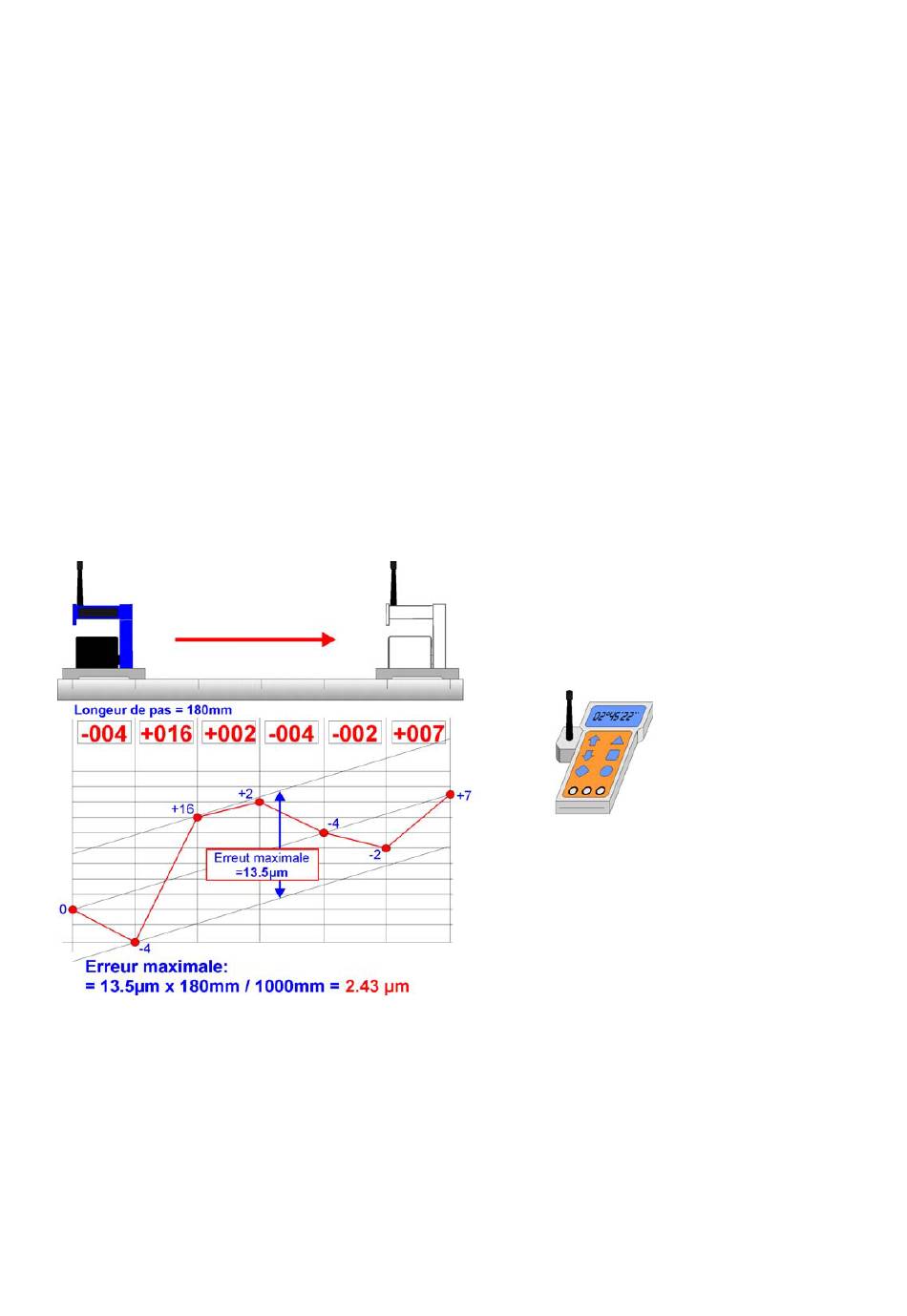

Le graphique à gauche
illustre le mesurage d'une
ligne avec un
LEVELTRONIC NT en
combinaison avec un
LEVELMETER 2000 avec
Radio Module intégré.
La transmission des valeurs
de mesure se fait par radio
transmission.
cette tâche se fait
