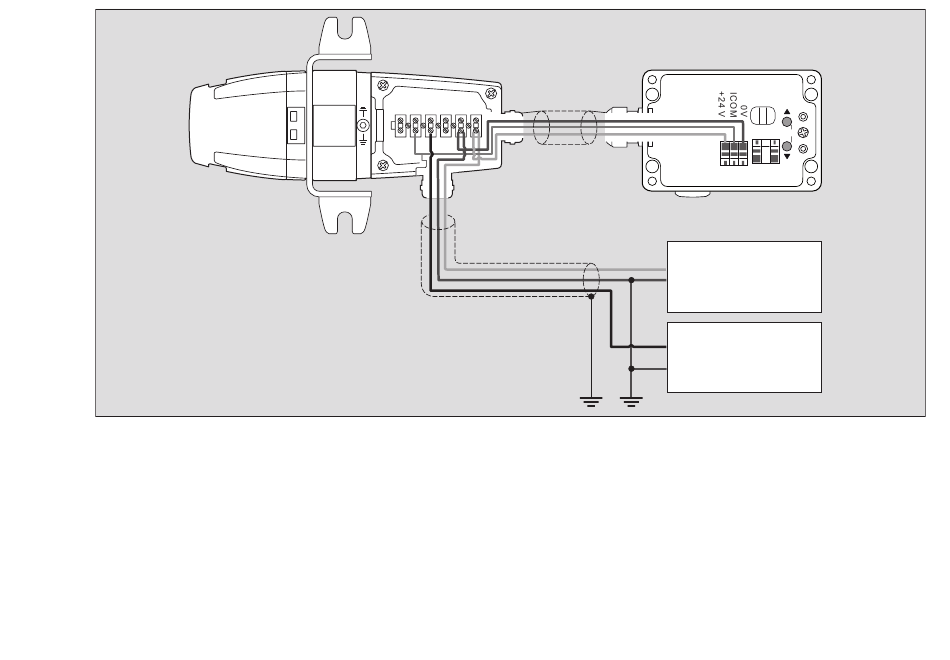

Conexión entre la caja de acceso remoto y el transmisor de gas:
 Unir la borna "+24 V" con la alimentación de tensión continua del
transmisor de gas (conductor de conexión rojo del transmisor).
 Unir la borna "ICOM" con la interfaz serial del transmisor de gas
(conductor de conexión blanco del transmisor).
 Una vez concluida la instalación eléctrica, montar de nuevo la tapa de la carcasa de la caja de acceso remoto.
+24 V
0 V
4-20 mA
0 mA
 Unir el borne "0 V" con el potencial de referencia común (GND) del
transmisor de gas (conductor de conexión negro del transmisor).
 Verificar la instalación eléctrica para asegurarse de que todos los
cables estén bien conectados.
OK
M
Fuente de
alimentación
Unidad central
