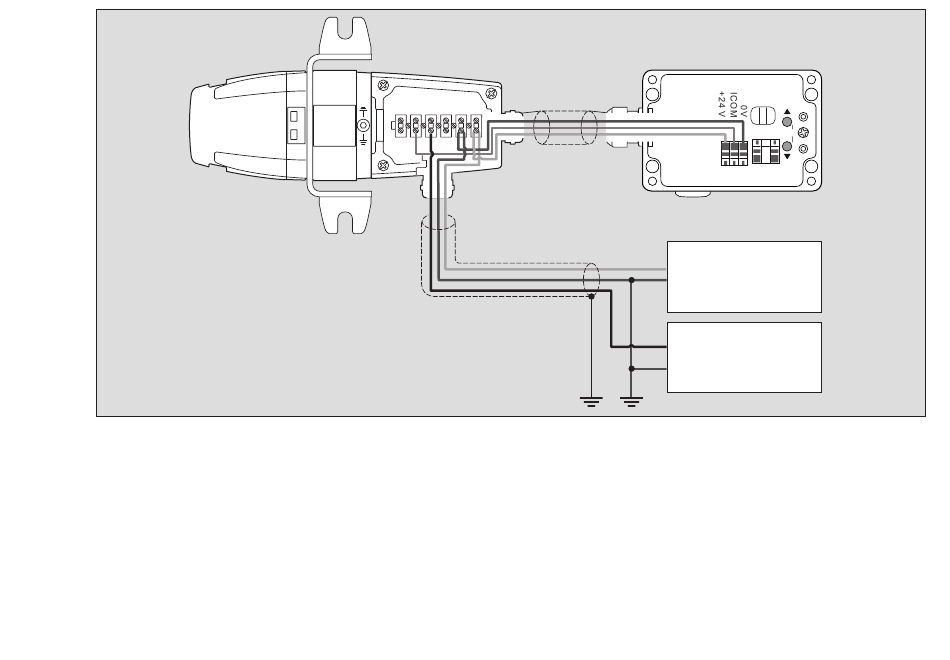

Forbindelse mellem Remote Access-boks og gastransmitter:
 Forbind klemmen "+24 V" med jævnspændingsforsyningen på
gastransmitteren (rød tilslutningsleder på transmitteren).
 Forbind klemmen "ICOM" med det serielle interface på
gastransmitteren (hvid tilslutningsleder på transmitteren).
 Efter tilslutning af den elektriske installation monteres instrumentdækslet på Remote Access-boksen igen.
+24 V
0 V
4-20 mA
0 mA
 Forbind klemmen "0 V" med den fælles reference (GND) på
gastransmitteren (sort tilslutningsleder på transmitteren).
 Kontrollér den elektriske installation for at sikre, at alle ledere er
tilsluttet korrekt.
OK
M
Netenhed
Centralenhed
00233190_da.eps
141
