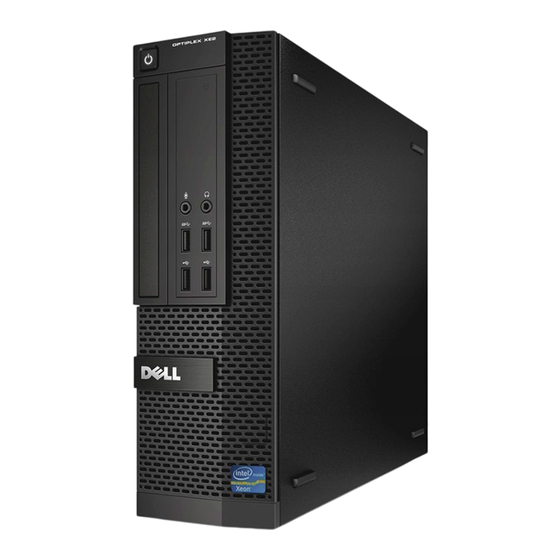

Dell OptiPlex XE2 Manuel Du Propriétaire
Masquer les pouces
Voir aussi pour OptiPlex XE2:
- Manuel du propriétaire (61 pages) ,
- Installation et caractéristiques (6 pages)
Manuels Connexes pour Dell OptiPlex XE2
Sommaire des Matières pour Dell OptiPlex XE2
- Page 1 Ordinateur compact Dell OptiPlex XE2 Manuel du propriétaire Modèle réglementaire: D07S Type réglementaire: D07S001...
-
Page 2: Remarques, Précautions Et Avertissements
à la Blu-ray Disc Association (BDA) et sous licence pour une utilisation sur des disques et des lecteurs. La marque textuelle Bluetooth est une marque déposée et appartient à Bluetooth SIG, Inc. et toute utilisation d'une telle marque par Dell Inc. se ® ®... -
Page 3: Table Des Matières
Table des matières 1 Intervention à l'intérieur de votre ordinateur................. 5 ......................5 Avant d'intervenir à l'intérieur de l'ordinateur ..........................6 Mise hors tension de l’ordinateur .........................6 Après une intervention dans l'ordinateur 2 Retrait et installation des composants..................8 ..............................8 Outils recommandés ............................ - Page 4 Désactivation d'un mot de passe système 4 Diagnostics..........................46 ................46 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) 5 Dépannage de l'ordinateur......................47 ....................... 47 Diagnostics par le voyant d'alimentation ................................48 Codes de bips ..............................48 Messages d'erreur 6 Caractéristiques........................53 7 Contacter Dell ........................... 58...
-
Page 5: Intervention À L'intérieur De Votre Ordinateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 6: Mise Hors Tension De L'ordinateur
Débranchez du secteur l'ordinateur et tous les périphériques qui y sont connectés. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé lorsque l'ordinateur est débranché afin de mettre à la terre la carte système. Retirez le cache. PRÉCAUTION : Avant de toucher un élément dans l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, telle que le métal à... - Page 7 PRÉCAUTION : Pour connecter un câble réseau, connectez le câble au périphérique réseau, puis à l'ordinateur. Connectez le câble téléphonique ou le câble réseau à l'ordinateur. Connectez l'ordinateur et tous les périphériques connectés à leurs prises secteur. Mettez sous tension l'ordinateur. Si nécessaire, vérifiez que l'ordinateur fonctionne correctement en exécutant les diagnostics Dell.
-
Page 8: Retrait Et Installation Des Composants
Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •... -
Page 9: Retrait Du Capot
le bâti des lecteurs lecteur optique Interrupteur d'alimentation le panneau d'entrée/sortie (E/S) avant barrette de mémoire le haut-parleur le cadre avant ventilateur du système Retrait du capot Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Poussez le loquet du capot sur le côté de l'ordinateur. Soulevez le capot à... -
Page 10: Installation Du Capot
Installation du capot Mettez en place le capot sur le châssis. Appuyez sur la capot jusqu'à ce qu'un clic soit émis pour indiquer qu'il est en position. Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait du cadre avant Avant d’intervenir sur l’ordinateur . -
Page 11: Installation Du Cadre Avant
Installation du cadre avant Insérez dans les fentes à l’avant du châssis les crochets situés le long du bord inférieur du cadre avant. Tournez le cache vers l'ordinateur pour engager les clips de fixation du cache avant jusqu'à ce qu'ils s'enclenchent. - Page 12 Faites glisser la carte pour la sortir de son connecteur et la retirer de l'ordinateur. Relevez le loquet de retenue de la carte.
- Page 13 Tirez le levier de la carte d'extension jusqu'à libération de la languette de l'encoche de la carte. Soulevez la carte pour la sortir du connecteur et de l'ordinateur.
-
Page 14: Installation De La Carte D'extension
Installation de la carte d’extension Insérez la carte d’extension dans son connecteur sur la carte système et appuyez vers le bas jusqu’à ce qu’elle soit bien en place. REMARQUE : Si votre ordinateur est équipé d'une carte d'extension alimentée, branchez le câble d'alimentation à... -
Page 15: Installation De La Carte De Réseau Sans Fil Wlan
Installation de la carte de réseau sans fil WLAN Placez la carte WLAN sur le connecteur et appuyez vers le bas. Appuyez sur le loquet de dégagement pour fixer la carte de réseau sans fil WLAN. Positionnez la pastille d'antenne sur le connecteur et serrez les vis qui la fixent à l'ordinateur. Installez le capot. -
Page 16: Installation Du Lecteur Optique
Répétez les étapes 3 à 5 pour retirer le deuxième lecteur optique (le cas échéant). Installation du lecteur optique Insérez le lecteur optique dans le support. Faites glisser le lecteur optique pour l'insérer sur le bâti des lecteurs. Connectez les câbles de données et d'alimentation au lecteur optique. Installez le capot. -
Page 17: Installation Du Bâti Des Lecteurs
Faites glisser la poignée bleue du bâti des lecteurs en position de déverrouillage et soulevez le bâti du disque dur de l'ordinateur. Installation du bâti des lecteurs Placez le bâti des lecteurs sur le bord de l'ordinateur pour pouvoir accéder aux connecteurs des câbles sur le disque dur. -
Page 18: Retrait Du Disque Dur
Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du disque dur Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur . Retirez : a. le capot b. lecteur optique c. le bâti des lecteurs Poussez les clips de fixation et retirez le support du disque dur du bâti des lecteurs en le faisant glisser. -
Page 19: Retrait Du Haut-Parleur
Installez : a. le bâti des lecteurs b. lecteur optique c. le capot Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du haut-parleur Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a. -
Page 20: Dépose De L'interrupteur D'intrusion
Dépose de l'interrupteur d'intrusion Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez le capot. Appuyez sur le collier vers l'intérieur pour le libérer et tirez doucement le câble d'instrusion pour le dégager de la carte système. Glissez l'interrupteur d'intrusion vers l'avant du châssis pour le retirer de l'ordinateur. Installation de l'interrupteur d'intrusion Insérez le commutateur à... -
Page 21: Retrait De La Mémoire
• Si des barrettes de mémoire de vitesses différentes sont installées, elles fonctionnent à la vitesse la plus lente. Retrait de la mémoire Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez le capot. Appuyez sur les languettes de maintien de mémoire de chaque côté des modules et levez les modules mémoire pour les dégager des connecteurs sur la carte système. -
Page 22: Installation Du Ventilateur Système
Soulevez et retirez le ventilateur des œillets de fixation à l'ordinateur. Appuyez sur les œillets le long des fentes et retirez-les du châssis. Installation du ventilateur système Placez le ventilateur dans le châssis. Passez les quatre passe-câbles dans le châssis et faites-les glisser le long de la rainure pour les mette en place. Connectez le câble du ventilateur du système à... -
Page 23: Retrait De L'interrupteur D'alimentation
Retrait de l’interrupteur d’alimentation Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a. le capot b. le cadre avant c. lecteur optique d. le bâti des lecteurs Débranchez de la carte système le câble de l'interrupteur d'alimentation. Appuyez sur les agrafes des deux côtés de l'interrupteur d'alimentation pour le libérer du châssis et le tirer pour le sortir de l'ordinateur. -
Page 24: Retrait Du Panneau Des Entrées/Sorties
Installez : a. le bâti des lecteurs b. lecteur optique c. le cadre avant d. le capot Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur . Retrait du panneau des entrées/sorties Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a. -
Page 25: Installation Du Panneau Des Entrées/Sorties
Installation du panneau des entrées/sorties Insérez le panneau E/S dans la fente à l'avant du châssis. Faites glisser le panneau d'E/S pour le fixer au châssis. Serrez la vis pour fixer le panneau E/S au châssis. Connectez le câble du panneau E/S ou le câble FlyWire à la carte système. Enfilez le câble du panneau d'E/S ou le câble FlyWire dans le clip de l'abri du ventilateur. - Page 26 Retirez les vis de fixation de l'alimentation électrique à l'arrière de l'ordinateur. Poussez la languette bleue à côté du bloc l'alimentation et faites glisser ce dernier vers l'avant de l'ordinateur. Soulevez le bloc d'alimentation pour le dégager de l'ordinateur.
-
Page 27: Installation De L'alimentation Électrique
Installation de l'alimentation électrique Placez l'alimentation électrique dans le châssis et poussez-la vers l'arrière de l'ordinateur pour la fixer. Serrez les vis de fixation de l'alimentation électrique à l'arrière de l'ordinateur. Branchez les câbles d'alimentation à 4 broches et à 8 broches sur la carte système. Placez les cordons d'alimentation dans les clips du châssis. -
Page 28: Installation De La Pile Bouton
Installation de la pile bouton Placez la pile bouton dans son logement sur la carte système. Appuyez sur la pile jusqu’à ce que le loquet revienne en place et la bloque. Installez : a. le bâti des lecteurs b. le cadre avant c. -
Page 29: Installation Du Bloc Dissipateur Thermique
Installation du bloc dissipateur thermique Placez l'ensemble dissipateur de chaleur dans le châssis. Serrez les vis captives pour fixer le bloc dissipateur de chaleur sur la carte système. Connectez le câble du ventilateur à la carte système. Placez le carénage sur le ventilateur et poussez-le jusqu'à entendre un déclic pour qu'il se mette en place. Installez le capot. -
Page 30: Installation Du Processeur
Installation du processeur Insérez le processeur dans son support. Vérifiez que le processeur est correctement installé. Abaissez doucement le capot du processeur. Appuyez sur le levier de dégagement et amenez-le vers l’intérieur pour le fixer avec le crochet de retenue. Installez l'ensemble du dissipateur de chaleur. -
Page 31: Retrait De La Carte Système
Retrait de la carte système Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a. le capot b. le cadre avant c. lecteur optique d. le bâti des lecteurs e. memory module du dissipateur de chaleur g. cartes d'extension h. - Page 32 g. le cadre avant h. le capot Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans...
-
Page 33: Configuration Du Système
La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •... -
Page 34: Options De Configuration Du Système
Tableau 1. Touches de navigation Touches Navigation Touche Haut Passe au champ précédent. Touche Bas Passe au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. Barre d'espacement Développe ou réduit une liste déroulante, si applicable. <Tab>... - Page 35 Option Description • CD/DVD/CD-RW Drive (Lecteur CD/DVD; CD-RW) • Onboard NIC (Carte NIC intégrée) Boot List Option (Option de liste • Legacy (Existant) de démarrage) • UEFI Date/Time (Date/heure) Permet de définir la date et l'heure. Les modifications sont appliquées immédiatement.
- Page 36 Option Description SMART Reporting (Rapports Ce champ détermine si les erreurs de disque dur des lecteurs intégrés sont signalées SMART) au cours du démarrage du système. Cette technologie fait partie de la spécification SMART (Self Monitoring Analysis and Reporting Technology). •...
- Page 37 Option Description • Enter the new password (Entrer le nouveau mot de passe) • Confirm the new password (Confirmer le nouveau mot de passe) Permet de définir, changer ou supprimer le mot de passe du disque dur interne de Internal HDD-0 Password (Mot l'ordinateur (HDD).
- Page 38 Option Description • Activate (Activer) CPU XD Support (Support XD Permet d'activer ou de désactiver le mode de désactivation d'exécution du CPU) processeur. • Enable CPU XD Support (Activer le support CPU XD) : cette option est activée par défaut. OROM Keyboard Access Permet de déterminer si vous accéder aux écrans de configuration OROM (Option (Accès au clavier OROM)
- Page 39 Tableau 6. Power Management (Gestion de l'alimentation) Option Description AC Recovery (Récupération Indique comment l'ordinateur réponse lorsqu'une alimentation CA est appliquée après une coupure d'alimentation CA. Vous pouvez définir la récupération CA comme suit : • Power Off (Hors tension (défaut) •...
- Page 40 Option Description • WLAN Only (WLAN uniquement) : permet de mettre le système sous tension avec des signaux WLAN spéciaux. (pour Ultra Small Form Factor uniquement) • LAN or WLAN Only (LAN ou WLAN uniquement) : permet de mettre le système sous tension avec des signaux WLAN spéciaux.
- Page 41 Tableau 9. Maintenance Option Description Service Tag (Numéro de Affiche le numéro de service de l'ordinateur. service) Asset Tag (Numéro Permet de créer un numéro d'inventaire système si aucun numéro d'inventaire n'est d'inventaire) défini. Cette option n'est pas définie par défaut. SERR Messages (Messages Contrôle le mécanisme des messages SERR.
-
Page 42: Mise À Jour Du Bios
Redémarrez l'ordinateur. Rendez-vous sur dell.com/support. Si vous disposez du numéro de service ou du numéro de service express de l'ordinateur : REMARQUE : Pour localiser le Numéro de service, cliquez sur Où se trouve mon numéro de service ? REMARQUE : Si vous ne pouvez pas trouver votre numéro de série, cliquez sur Détecter Service Tag. -
Page 43: Positions Des Cavaliers
13. Cliquez sur Run (Exécuter) pour installer les paramètres BIOS actualisés sur l'ordinateur. Suivez les instructions qui s'affichent. Positions des cavaliers Pour changer un cavalier, retirez-le et placez-le avec précaution dans l'emplacement indiqué sur la carte système. Le tableau suivant répertorie les positions des cavaliers de la carte système. Tableau 12. -
Page 44: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration
• Un mot de passe peut contenir jusqu'à 32 caractères. • Le mot de passe peut contenir des nombres de 0 à 9. • Seules les minuscules sont acceptées. • Seuls les caractères spéciaux suivants sont valides : espace, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Entrez de nouveau le mot de passe lorsqu'un message le demande. - Page 45 REMARQUE : Les mots de passe existants ne sont pas activés (effacés) tant que l'ordinateur démarre sans le cavalier. Installez le capot. REMARQUE : Si vous définissez un nouveau mot de passe système et/ou de configuration avec le cavalier PSWD installé, le système désactive le ou les nouveaux mots de passe lors du redémarrage suivant. Connectez l'ordinateur au secteur et mettez-le sous tension.
-
Page 46: Diagnostics
Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à... -
Page 47: Dépannage De L'ordinateur
Dépannage de l'ordinateur Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur. Diagnostics par le voyant d'alimentation Le voyant du bouton d'alimentation situé à l'avant du châssis fonctionne également comme voyant de diagnostic bicolore. -
Page 48: Codes De Bips
Alerte ! Les tentatives L'ordinateur n'a pas pu exécuter la routine de démarrage trois fois de suite pour la même de démarrage erreur. Contactez Dell et signalez le code du point de contrôle (nnnn) au technicien. précédentes du système ont échoué... - Page 49 Message d'erreur Description erroné lors de la lecture du disque. Erreur du contrôleur Le disque dur ou le contrôleur associé est défectueux. Erreur de données Le lecteur de disquette ou le disque dur ne peut pas lire les données. Pour le système d'exploitation Windows, exécutez l'utilitaire chkdsk pour vérifier la structure des fichiers de la disquette ou du disque dur.
- Page 50 Message d'erreur Description Erreur du clavier Un câble ou un connecteur est peut-être lâche ou le clavier ou le contrôleur du clavier/de la souris est peut-être défaillant. Erreur de ligne Un module de mémoire est peut-être défaillant ou mal installé. Réinstallez-les modules et d'adresse à...
- Page 51 (pour les surveillance de procédures d'installation, voir la section "Ajout ou retrait des composants" correspondant à disque de Dell a votre ordinateur). Si vous ne disposez pas d'un lecteur de rechange et que le lecteur n'est pas détecté que le lecteur le seul périphérique amorçable, entrez dans la configuration du système et affectez au...
- Page 52 Dell. Erreur d'écriture Le système d'exploitation ne peut pas lire la disquette ou le disque dur. Erreur d'écriture sur Le système d'exploitation ne peut pas lire la disquette ou le disque dur.
-
Page 53: Caractéristiques
Caractéristiques REMARQUE : Les offres peuvent varier en fonction de la région. Pour plus d'informations sur la configuration de l'ordinateur, cliquez sur Démarrer. (icône Démarrer) → Aide et support, puis sélectionnez l'option permettant d'afficher les informations sur l'ordinateur. Tableau 14. Processeur Fonction Spécification Type de processeur... - Page 54 Tableau 18. Network (Réseau) Fonction Spécification Intégrée Contrôleur Ethernet Intel I217-LM avec débit à 10/100/1 000 Mbit/s Tableau 19. Informations sur le système Fonction Spécification Jeu de puces du système Jeu de puces Intel 8 Series Express Canaux DMA Deux contrôleurs DMA 8237 avec sept canaux programmables indépendamment Niveaux d'interruption Fonction APIC E/S intégrée avec 24 interruptions...
- Page 55 Tableau 22. Disques Fonction Spécification Accessibles depuis l'extérieur (baies de lecteurs 5,25 pouces) Mini-tour Deux Compact une baie de lecteur optique compact Accessible en interne : Baies de lecteur SATA 3,5" Baies de lecteur SATA 2,5" Mini-tour Deux Deux Compact un seul Deux Tableau 23.
- Page 56 Fonction Spécification Voyant d'intégrité de liaison sur la carte Vert — bonne connexion à 10 Mbit/s entre le réseau et réseau intégrée l'ordinateur. Orange — bonne connexion à 100 Mbit/s entre le réseau et l'ordinateur. Jaune — bonne connexion à 1000 Mbit/s entre le réseau et l'ordinateur.
- Page 57 Fonction Spécification Stockage De –40 °C à 65 °C (de –40 °F à 149 °F) Humidité relative (maximale) : En fonctionnement 20 à 80% (sans condensation) Stockage 5 à 95% (sans condensation) Vibration maximale : En fonctionnement 0,26 GRMS Stockage 2,20 geff Choc maximum : En fonctionnement...
-
Page 58: Contacter Dell
Contacter Dell Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service clientèle : Rendez-vous sur le site support.dell.com. Sélectionnez l'option appropriée dans le menu déroulant Choisissez un pays ou une région situé au bas de la page.
