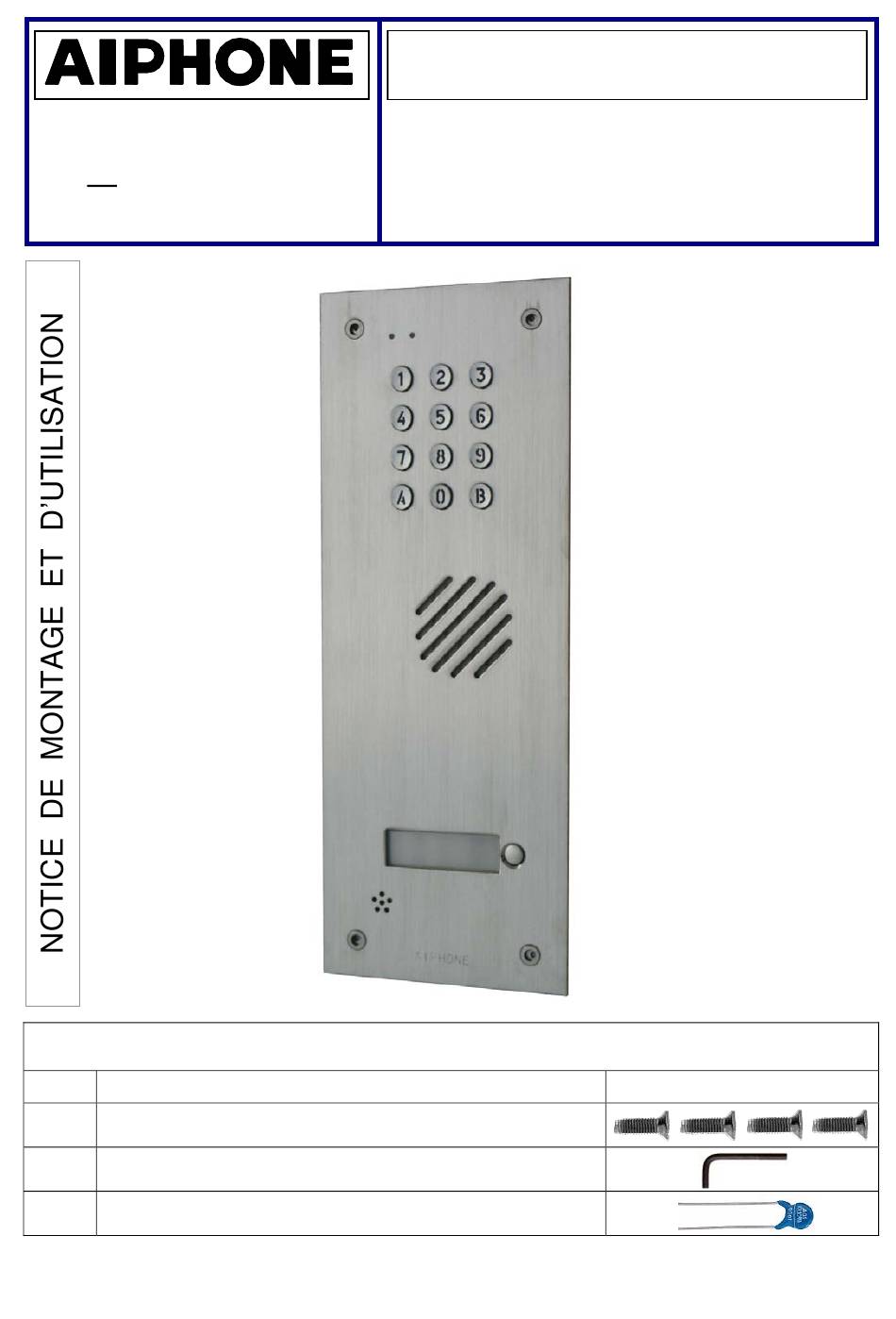

Edition 09/2004
boîtier
d'encastrement
Tél : 33 (0)1-60-11-15-03
Qté
Désignation
4
Vis DIAX® à tête fraisée – M5x20
1
Clé mâle coudée pour vis DIAX® ( Outil ODIAX )
1
Varistance – 05D 680K
Cotes d'encombrement :

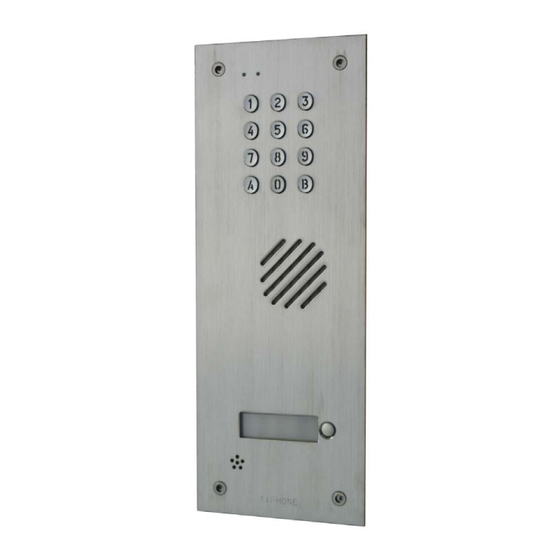

PLATINE DE RUE EN INOX 2MM AVEC
CLAVIER 100 CODES RETROECLAIRE
KIT DE MONTAGE
- Face avant : 320H x 120L x 2P (mm)
- Boîtier d'encastrement : 302H x 102L x 50P (mm)
KDA2
Code 110580
POUR KIT DA1AS
Schéma
1

Publicité

Table des Matières
loading

Manuels Connexes pour Aiphone KDA2

Sommaire des Matières pour Aiphone KDA2

  • Page 1 Edition 09/2004 boîtier KDA2 d’encastrement Code 110580 PLATINE DE RUE EN INOX 2MM AVEC Tél : 33 (0)1-60-11-15-03 CLAVIER 100 CODES RETROECLAIRE POUR KIT DA1AS KIT DE MONTAGE Qté Désignation Schéma Vis DIAX® à tête fraisée – M5x20 Clé mâle coudée pour vis DIAX® ( Outil ODIAX ) Varistance –...

  • Page 2: Caractéristiques Techniques

    Edition 09/2004 Caractéristiques techniques Alimentation : 12V, 24V ~ ou = Sorties : 2 relais RCT 6A/250V 100 codes d’entrée programmables en 4 ou 5 termes répartis en deux groupes 1 code maître programmable en 4 ou 5 termes 2 boutons poussoirs intérieur de sortie Touche 0 utilisée comme bouton extérieur, autorisée par un contact horloge extérieur 1 clavier 12 touches rétro-éclairé...

  • Page 3: Programmation Des Codes

    Edition 09/2004 Programmation des codes Groupe 1 : Du rang 00 au rang 59, relais 1 Groupe 2 : Du rang 60 au rang 99, relais 2 Tapez 2 fois le code maître (pour la première utilisation, le code maître usine est 12345). La led rouge s’allume pour confirmer l’entrée en programmation.
  • Page 4 Edition 09/2004 Programmation des codes • Pour entrer dans la programmation des codes : Code maître Code maître Led rouge allumée Choisir le nombre de termes par A3 et rentrer votre nouveau code maître par A4. Codes de commande d’ouverture Temporisation relais 1 Temporisation relais 2 Temporisation éclairage...

  • Page 5: Raccordement Du Clavier 100 Codes Rétro-Éclairé

    Edition 09/2004 Raccordement du clavier 100 codes rétro-éclairé Cavalier de remise à zéro Alimentation 12V 230V ou 24V ~ ou = Ce produit est livré avec une varistance. Celle-ci doit être montée directement sur les bornes de la gâche (ventouse, moteur, …) commandée par l’équipement.

  • Page 6: Raccordement Du Portier Audio Da1As

    Edition 09/2004 Raccordement du portier audio DA1AS ( code 110357 ) Maxi 150 mètres en 9/10ème DA1DS DA1MD sortie gâche 16 Vac maxi contact sec cde de portail (ou autres avec RYK) PT1211DR DA1DS DA1MD Relais 100341 Contact Sec Cde de gâche extension de sonnerie DAR1 ou TAR4 Câblage sur...

  • Page 7: Procédure De Montage

    Edition 09/2004 Procédure de montage 1- Retirer la carte électronique du clavier codé, puis dévisser l’équerre destinée au maintien du module interphonique DA1DS. 2- Enlever le carter métallique de protection du module interphonique DA1DS, puis positionner le module DA1DS contre la face inox de la platine, et fixer le à l’aide de son équerre de maintien et de ses 6 écrous M3.
