Edition 04/2006
Tél : 01 69 11 46 00
L'affichage lumineux par les leds rouge et verte est toujours opérationnel. Il est possible
d'avoir les indications sonores en plus de l'affichage lumineux, en positionnant le cavalier ST1
( voir en page 6 ). Les indications sonores sont émises en même temps que l'affichage lumineux.
Qté
Désignation
4
Vis DIAX® à tête fraisée – M5x20
1
Clé mâle coudée pour vis DIAX® ( Outil ODIAX )
1
Varistance – 05D 680K

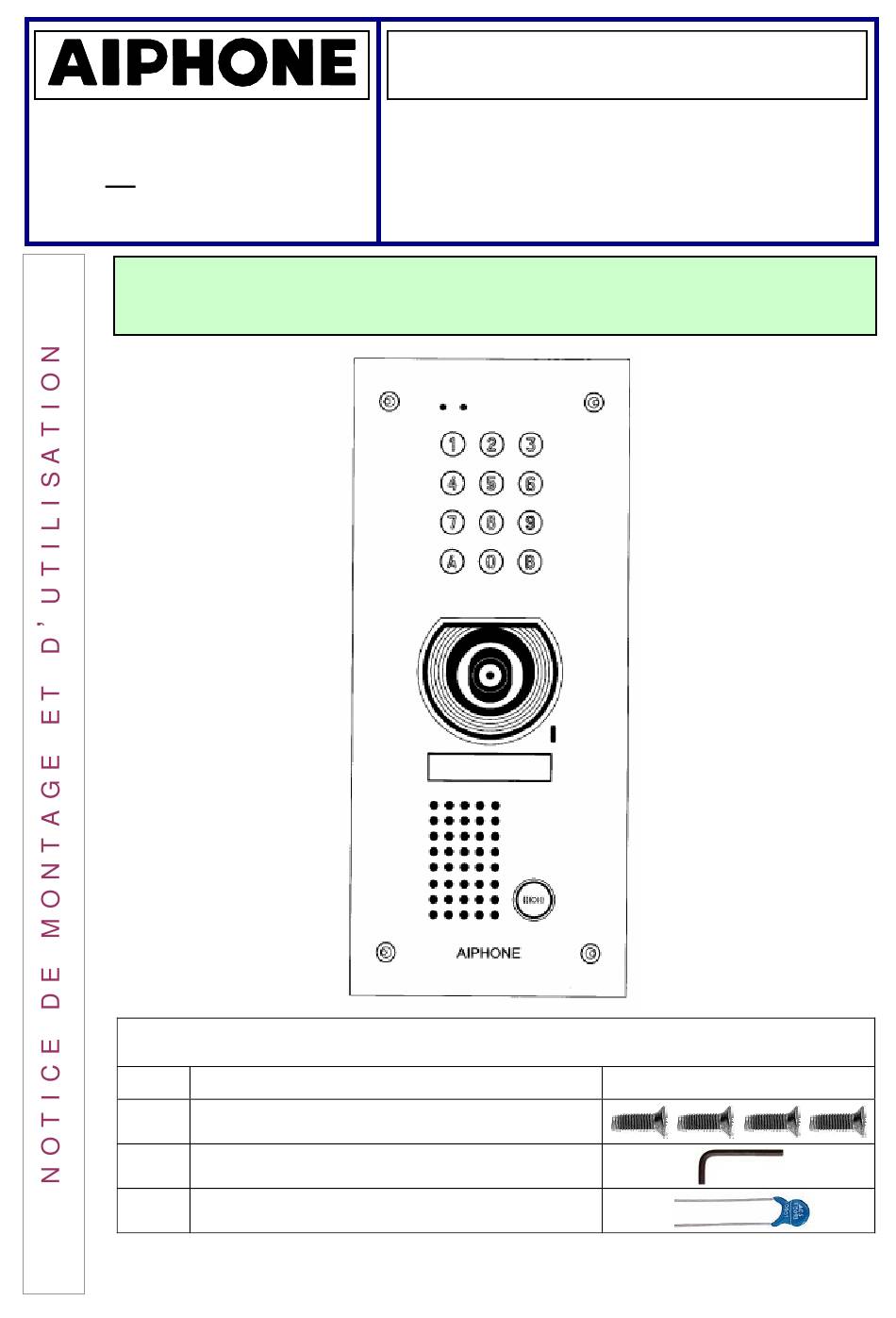

Cotes d'encombrement :
KJMF

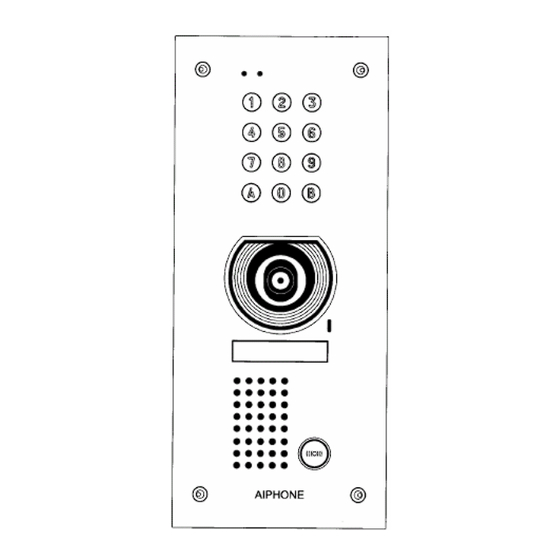

PLATINE DE RUE EN INOX 2MM
AVEC CLAVIER 100 CODES RETROECLAIRE
POUR JBDVF ou MKDVF
POUR Kits JBS2ADVF ou MKS1GDVF
KIT DE MONTAGE
- Face avant : 309H x 135L x 2P (mm)
- Boîtier d'encastrement : 282H x 115L x 45P (mm)
Code 110770
Schéma
1
Publicité
Table des Matières
Manuels Connexes pour Aiphone KJMF
Sommaire des Matières pour Aiphone KJMF
- Page 1 Edition 04/2006 KJMF Code 110770 PLATINE DE RUE EN INOX 2MM AVEC CLAVIER 100 CODES RETROECLAIRE Tél : 01 69 11 46 00 POUR JBDVF ou MKDVF POUR Kits JBS2ADVF ou MKS1GDVF L’affichage lumineux par les leds rouge et verte est toujours opérationnel. Il est possible d’avoir les indications sonores en plus de l’affichage lumineux, en positionnant le cavalier ST1...
-
Page 2: Presentation Du Produit
Edition 04/2006 I. PRESENTATION DU PRODUIT A. Description Alimentation 12V à 24V AC ou DC Clavier 12 touches lumineux Led verte et rouge pour la visualisation Sauvegarde mémoire permanente E2PROM 100 codes programmables en 4, 5 ou 6 termes 2 relais d’ouverture 1 contact RCT 8A/250V~ Code maître programmable en 4, 5 ou 6 termes Buzzer de signalisation Cavalier P2 : code maître usine 12345 et raz des codes... -
Page 3: Programmation Du Clavier
Edition 04/2006 II. PROGRAMMATION DU CLAVIER A. Remise à zéro de la mémoire 1. Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine est 12345 ). La led rouge s’allume pour confirmer l’entrée en programmation. 1. -
Page 4: Programmation Des Temporisations
Edition 04/2006 1. Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine est 12345 ). La led rouge s’allume pour confirmer l’entrée en programmation. 2. Tapez le n° du rang à programmer ( de 00 à 99 ). Si le rang est libre, la led verte s’allume 1s, tapez les 4, 5 ou 6 termes du code. -
Page 5: Remise À Zéro Du Code Maître
Edition 04/2006 correspond au fonctionnement bistable du relais 1. La led verte s’allume 1s pour confirmer la programmation. 4. Tapez A2 pour la temporisation du relais 2. La led verte s’allume 1s. Tapez la durée de commande en secondes – 01 pour 1 seconde jusqu’à 99 pour 99 secondes. La durée 00 correspond au fonctionnement bistable du relais 2. -
Page 6: Raccordement Du Clavier 100 Codes Rétro-Éclairé
La varistance limite les surtensions provoquées par le bobinage de la gâche – effet de self. Dans le cas où la ventouse utilisée est du type « Shear Lock », celle-ci doit être alim entée par une alimentation indépendante du KJMF ! -
Page 7: Procédure De Montage
Edition 04/2006 Procédure de montage 1- Fixer le module JBDVF ou MKDVF à l’aide des rondelles métalliques et des écrous M3, puis effectuer les raccordements électriques nécessaires (voir pages 2- Après avoir scellé le boîtier d’encastrement sur le support ( mur ), passer les câbles électriques dans ses ouvertures, et serrer la platine à...
