Manuel d'utilisation du RHYTHM DESIGNER RD-9

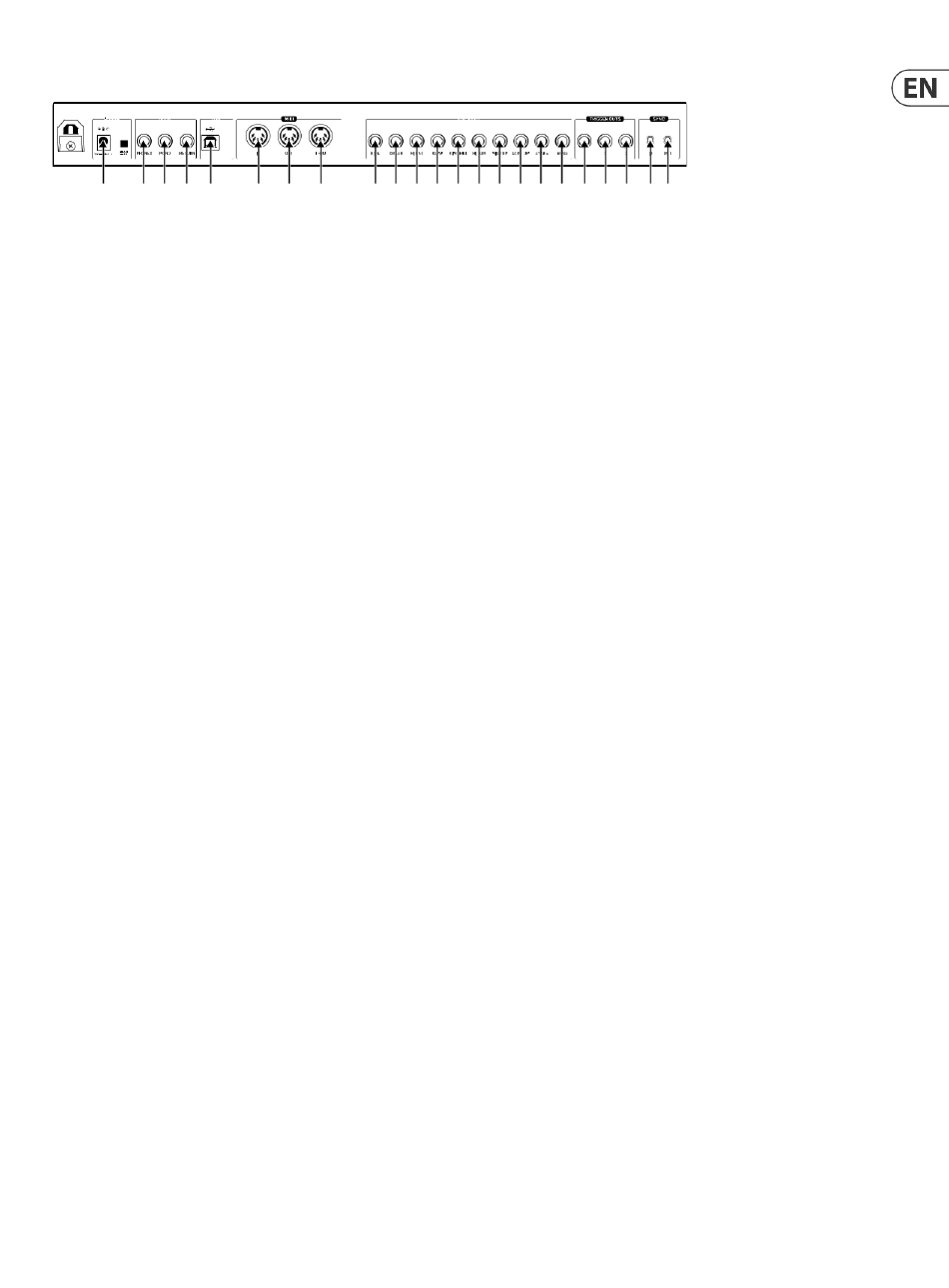

3.2 Connexions du panneau arrière
(65) (66) (67) (68) (69)
(65)
PUISSANCE - Connectez le bloc d'alimentation fourni et activez l'interrupteur d'alimentation pour l'allumer.
TÉLÉPHONES - Connectez un casque via un connecteur TRS de 6,35 mm (1⁄4 ").
(66)
MONO - Sortie principale via un connecteur TRS de 6,35 mm (1⁄4 ").
(67)
(68)
RETOUR - Somme le bus de filtre de poste audio.
(69)
USB - Connectez-vous à un ordinateur pour les mises à jour et le contrôle DAW.
(70)
MIDI IN - Accepte les données MIDI d'un périphérique MIDI
externe tel qu'un séquenceur ou DAW .
(71)
MIDI OUT - Sortie des données MIDI sur un appareil MIDI externe.
(72)
MIDI THRU - Une sortie directe du MIDI IN pour enchaîner à d'autres appareils.
(73)
SORTIE INDIVIDUELLE RIDE - Sortie déséquilibrée du Ride.
(74)
SORTIE INDIVIDUELLE DE CRASH - Sortie déséquilibrée du crash.
(75)
HI HAT INDIVIDUAL OUTPUT - Sortie déséquilibrée du Hi Hat.
(76)
CLAP INDIVIDUAL OUTPUT - Sortie déséquilibrée du clapet à main.
(77)
RIM SHOT INDIVIDUAL OUTPUT - Sortie déséquilibrée du Rim Shot.
(78)
HI TOM INDIVIDUAL OUTPUT - Sortie déséquilibrée du High Tom.
(79)
MID TOM INDIVIDUAL OUTPUT - Sortie déséquilibrée du Mid Tom.
(80)
SORTIE INDIVIDUELLE FAIBLE TOM - Sortie déséquilibrée du Low Tom.
(81)
SNARE INDIVIDUAL OUTPUT - Sortie déséquilibrée du tambour Snare.
(82)
SORTIE INDIVIDUELLE DE BASSE - Sortie déséquilibrée du Bass Drum.
(83)
TRIGGER OUT 1 RIM SHOT - +5 V 2 ms d'impulsion pour déclencher des dispositifs externes.
(84)
TRIGGER OUT 2 CLAP - +5 V 2 ms d'impulsion pour déclencher des dispositifs externes.
(85)
TRIGGER OUT 3 BD ASSIGNABLE - +5 V 2 ms
d'impulsion à déclencher dispositifs externes.
(86)
SYNC IN - SYNC à un appareil externe transmettant des informations d'horloge.
(87)
SYNC OUT - Appareils externes SYNC au Rhythm Designer.
(70)
(71)
(72)
(73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83) (84) (85) (86) (87)
