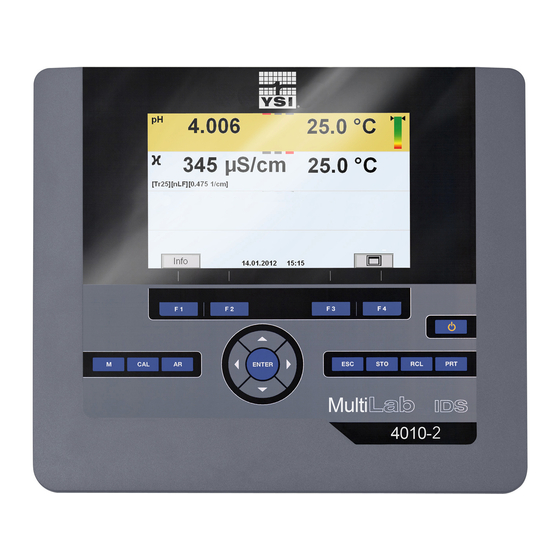

MultiLab 4010-2 Vue d'ensemble Vue d'ensemble Appareil de mesure MultiLab 4010-2 L'appareil de mesure MultiLab 4010-2 permet d'effectuer des mesures rapides et fiables (pH, U, ISE, conductivité, oxygène). Le MultiLab 4010-2 offre un maximum de confort de manipulation, de fiabilité et de sécurité...
Vue d'ensemble MultiLab 4010-2 Sondes 1.2.1 Sondes IDS Les sondes IDS supportent la fonction de reconnaissance automatique de la sonde indiquent dans le menu de réglage de manière individuelle uniquement les réglages correspondant à la sonde assurent le traitement numérique des signaux dans la sonde de manière à permettre des mesures précises et en sécurité...
MultiLab 4010-2 Vue d'ensemble 1.2.2 Adaptateur IDS pour sondes analogiques Avec un adaptateur IDS, il est également possible d'utiliser des sondes analo- giques sur le MultiLab 4010-2. La combinaison associant un adaptateur IDS et une sonde analogique se comporte comme une sonde IDS. Le MultiLab 4010-2 comporte un évidement permettant le montage fixe de l'adaptateur IDS disponible comme accessoire (ADA 94/IDS DIN ou ADA 94/ IDS BNC).
Sécurité MultiLab 4010-2 Sécurité Informations relatives à la sécurité 2.1.1 Informations de sécurité dans le mode d'emploi Ce mode d'emploi contient des informations importantes pour l'utilisation de l'appareil de mesure dans de bonnes conditions de sécurité. Veuillez lire ce mode d'emploi dans son intégralité et vous familiariser avec l'appareil de mesure avant de le mettre en service et de l'utiliser.
MultiLab 4010-2 Sécurité Utilisation sûre 2.2.1 Utilisation conforme L'utilisation conforme à la destination de l'appareil de mesure consiste unique- ment dans les mesures de pH, de potentiel Redox, d'oxygène et de conducti- vité en laboratoire. L'utilisation conforme à la destination de l'appareil consiste uniquement dans une utilisation conforme aux instructions et spécifications techniques de ce mode d'emploi (voir paragraphe 15 C , page 120).
Mise en service MultiLab 4010-2 Mise en service Fournitures à la livraison Appareil de mesureMultiLab 4010-2 Câble USB (connecteur A sur mini-connecteur B) Transformateur d'alimentation Statif avec pied de statif Instructions abrégées Mode d'emploi détaillé ...
MultiLab 4010-2 Mise en service 3.3.1 Raccordement du transformateur d'alimentation ATTENTION La tension du secteur au lieu d'utilisation doit se situer dans la plage de tension d'entrée du transformateur d'alimentation original (voir paragraphe 15.2 C ARACTÉRISTIQUES GÉNÉRALES page 120). ATTENTION Utiliser uniquement des transformateurs d'alimentation origi- naux (voir paragraphe 15.2 C , page...
Service MultiLab 4010-2 Service Principes de service généraux 4.1.1 Clavier Dans ce mode d'emploi, les touches sont représentées par des parenthèses pointues <..> . Le symbole de touche ainsi représenté dans le mode d'emploi (p. ex. <ENTER>) signifie généralement qu'il faut exercer une pression brève (appuyer et relâcher).
MultiLab 4010-2 Service 4.1.2 Visuel Exemple: AutoCal TEC HOLD AR 03.04.2013 08:00 Info 1 Informations d'état (appareil de mesure) 2 Informations d'état (sonde) 3 Valeur de mesure 4 Grandeur de mesure 5 Contrôle continu de la valeur de mesure (fonction CMC) 6 Affichage du canal: Position d'insertion de la sonde 7 Symbole de sonde (évaluation de la calibration, intervalle de calibra- tion)
Service MultiLab 4010-2 Transmission de données de/á une sonde IDS est active 4.1.4 Connexions 1 Sondes IDS: (pH, redox, conductivité, oxygène) a) Canal 1 b) Canal 2 2 Interface USB-B (Device) 3 Stirrer (ProOBOD) 4 Interface USB-A (host) 5 Transformateur d'alimentation 6 Interface de service 7 Plaque de recouvrement La plaque de recouvrement ferme le logement de montage pour...
MultiLab 4010-2 Service 4.1.5 Affichage du canal Le MultiLab 4010-2 gère les sondes raccordées et indique à quelle connexion telle ou telle sonde est raccordée. Info 03.04.2013 08:00 1 Affichage du canal: Affichage de la position de connecteur pour le paramètre correspondant La barre rouge indique pour chacune des sondes raccordées sur quelle position de connecteur (canal) elle est raccordée à...
Service MultiLab 4010-2 4110 B092500013 03.04.2013 08:00 Plus Appuyer sur [Plus] pour faire afficher les autres données de sonde (réglages). 4110 B092500013 Température man.: 25°C Résolution pH 0.001 Résolution mV Tampon Intervalle cal. Unité de pente mV/pH QSC: Version du logiciel 1.00 01.08.2015 08:00 4.1.7 Représentation de plusieurs sondes dans le mode de fonctionne-...
MultiLab 4010-2 Service Connecter l'appareil de mesure Allumer l'appareil avec <On/Off>. L'appareil effectue un auto-test. Raccorder la sonde. L'appareil est opérationnel. 03.04.2013 08:00 Info Si l'administration utilisateurs est activée pour l'appareil de mesure, après la connexion de l'appareil de mesure, le dialogue Inscrire s'affiche (voir paragraphe 4.4 O UVERTURE D UNE SESSION AVEC NOM...
Page 20
Service MultiLab 4010-2 Allumer l'appareil avec <On/Off>. Le dialogue Inscrire s'affiche. Inscrire Nom d'utilisateur Admin Mot de passe #### Modifier le mot de passe 01.08.2015 08:00 Avec <><>, sélectionner l'option Nom d'utilisateur et valider avec <ENTER>. Le nom d'utilisateur est marqué. Sélectionner un nom d'utilisateur avec <><>...
MultiLab 4010-2 Service Avec <><>, sélectionner l'option Nom d'utilisateur et valider avec <ENTER>. Le nom d'utilisateur est marqué. Sélectionner un nom d'utilisateur avec <><> et valider avec <ENTER>. Avec <><>, sélectionner l'option Modifier le mot de passe et vali- der avec <ENTER>. Dans le champ Mot de passe , avec <><>...
Service MultiLab 4010-2 pour les réglages de calibration et de mesure. appuyer sur <ENTER_> (pression longue (env. 2 s) sur <ENTER>) pour ouvrir le menu Enregis. & config. des réglages indépendants des sondes. exercer une pression sur <M> pour faire commuter l'affichage sur la fenêtre de mesure (p.
MultiLab 4010-2 Service Protocole de calibration Mémoire calibration Tampon: Calibration un point: Intervalle cal.: Unité de pente: mV/pH ] 2.00 4.00 7.00 10.00 01.08.2015 08:00 Messages Les informations sont précédées du symbole [ ]. Il n'est pas possible de les sélectionner.
Page 24
Service MultiLab 4010-2 Enregis. & config. Système Mémoire 01.08.2015 08:00 Avec <><>, marquer le sous-menu Système. La sélection actuelle est encadrée. Avec <ENTER>, ouvrir le sous-menu Système. Système Général Interface Fonction horloge Service information Remise à zéro 01.08.2015 08:00 Avec <><>, marquer le sous-menu Général. La sélection actuelle est encadrée.
MultiLab 4010-2 Service Général Langue: Français Signal sonore: Luminosité: Unité de temp.: °C Contrôle de stabilité 01.08.2015 08:00 Avec <><>, sélectionner la langue désirée. Confirmer le réglage avec <ENTER>. L'appareil commute sur le mode de fonctionnement de mesure. La langue sélectionnée est active. 4.5.5 Exemple 2 pour la navigation: Réglage de la date et de l'heure L'appareil de mesure est doté...
Page 26
Service MultiLab 4010-2 Fonction hor- Format de date: jj.mm.aa Date: 03.04.2013 Temps: 14:53:40 01.08.2015 08:00 Avec <><> et <ENTER> sélectionner Temps et confirmer. Les heures sont marquées. Avec <><> et <ENTER>, modifier le réglage et confirmer. Les minutes sont marquées. Avec <><>...
MultiLab 4010-2 Valeur de pH Valeur de pH Mesure 5.1.1 Mesure de la valeur de pH Le raccord de sonde et l'interface USB-B (Device) sont galvanique- ment séparés. Les mesures sans problèmes sont ainsi également possibles dans les cas suivants: ...
Page 28
Valeur de pH MultiLab 4010-2 Avec <AR>, geler la valeur de mesure. L'indication d'état [HOLD] s'affiche. La fonction HOLD est active. Il est possible de quitter à tout moment la fonction Contrôle de sta- bilité et la fonction HOLD avec <AR> oder <M>. Avec <ENTER>, activer manuellement la fonction Contrôle de stabilité.
MultiLab 4010-2 Valeur de pH 5.1.2 Mesure de la température Pour obtenir des mesures de pH reproductibles, la mesure de la température de la solution de mesure est absolument indispensable. Les sondes IDS mesurent la température grâce à une sonde de mesure de la température intégrée à...
Page 30
Valeur de pH MultiLab 4010-2 Si la calibration un point est réglée dans le menu, la calibration est automatiquement quittée après la mesure de la solution tampon 1 et le protocole de calibration s'affiche. Raccorder la sonde de pH à l'appareil de mesure. La fenêtre de mesure du pH s'affiche au visuel.
Page 31
MultiLab 4010-2 Valeur de pH Attendre la fin de la mesure avec contrôle de stabilité ou reprendre la valeur de calibration avec <ENTER>. L'écran de calibration pour le tampon suivant s'affiche (affichage de la tension). Le cas échéant, mettre fin à la calibration en tant que calibration un point en appuyant sur <M>...
Valeur de pH MultiLab 4010-2 En cas de mesure sans sonde de température: Entrer la température du tampon avec <><>. Lancer la mesure avec <ENTER>. La stabilité de la valeur mesurée est vérifiée (contrôle de stabilité). L'indication d'état [AR] s'affiche. La grandeur de mesure clignote. 4.000 03.04.2013 08:00 Attendre la fin de la mesure avec contrôle de stabilité...
Page 33
MultiLab 4010-2 Valeur de pH Raccorder la sonde de pH à l'appareil de mesure. La fenêtre de mesure du pH s'affiche au visuel. Préparer les solutions tampons. En cas de mesure sans sonde de température: Tempérer les solutions tampons ou mesurer la température actuelle. Lancer la calibration avec <CAL>.
Valeur de pH MultiLab 4010-2 03.04.2013 08:00 Appuyer sur <><> pour régler la valeur de consigne du tampon pour la température mesurée. Reprendre la valeur de calibration avec <ENTER>. L'écran de calibration pour le tampon suivant s'affiche (affichage de la tension).
Page 35
MultiLab 4010-2 Valeur de pH 03.04.2013 08:00 Appuyer sur <><> pour régler la valeur de consigne du tampon pour la température mesurée. Reprendre la valeur de calibration avec <ENTER>. L'écran de calibration pour le tampon suivant s'affiche (affichage de la tension).
Valeur de pH MultiLab 4010-2 Appuyer sur <><> pour régler la valeur de consigne du tampon pour la température mesurée. Reprendre la valeur de calibration avec <ENTER>. L'écran de calibration pour le tampon suivant s'affiche (affichage de la tension). Le cas échéant, quitter la calibration avec <M>. Le protocole de calibration s'affiche.
MultiLab 4010-2 Valeur de pH 5.2.6 Données de calibration Après la calibration, le protocole de calibration est automatique- ment transmis à l'interface. Afficher les données Vous trouvez le protocole de la dernière calibration à l'option de menu Calibra- de calibration tion / Protocole de calibration.
MultiLab 4010-2 Valeur de pH 5.2.7 Contrôle continu de la valeur de mesure (fonction CMC) Le contrôle permanent de la valeur de mesure (ou fonction CMC pour Conti- nuous Measurement Control) permet d'évaluer rapidement et sûrement la valeur de mesure actuelle d'un seul coup d'œil. Après chaque calibration réussie, l'échelle de la gamme de mesure du pH s'affiche dans le champ de visualisation de la valeur de mesure.
Valeur de pH MultiLab 4010-2 5.2.8 Fonction QSC (contrôle de qualité de la sonde) Généralités La fonction QSC (Quality Sensor Control) est une nouvelle évaluation de sonde sur la fonction QSC pour les sondes IDS numériques. Cette fonction évalue l'état de la sonde de pH IDS de manière individuelle et très finement échelonnée.
Page 41
MultiLab 4010-2 Valeur de pH Calibration QSC La fonction QSC est activée par une calibration trois points supplémentaire unique avec des solutions tampons QSC spéciales. Elle couvre la gamme de mesure de la sonde de pH 2 à pH 11. Lors de la première calibration QSC, l'état réel de la sonde est déterminé...
Page 42
Valeur de pH MultiLab 4010-2 Dès que la calibration trois points a été effectuée avec succès, il est possible de décider si la calibration sera reprise ou rejetée en tant que première calibration QSC. La première calibration QSC est achevée. La sonde est calibrée. Si l'utilisateur désire calibrer avec des tampons spécifiques pour ses mesures, il lui est ensuite possible de procéder à...
MultiLab 4010-2 potentiel Redox potentiel Redox Mesure 6.1.1 Mesure du potentiel Redox Le raccord de sonde et l'interface USB-B (Device) sont galvanique- ment séparés. Les mesures sans problèmes sont ainsi également possibles dans les cas suivants: Mesure en milieu de mesure relié à la terre ...
Page 44
potentiel Redox MultiLab 4010-2 Avec <AR>, geler la valeur de mesure. L'indication d'état [HOLD] s'affiche. La fonction HOLD est active. Il est possible de quitter à tout moment la fonction Contrôle de sta- bilité et la fonction HOLD avec <AR> oder <M>. Avec <ENTER>, activer manuellement la fonction Contrôle de stabilité.
MultiLab 4010-2 potentiel Redox 6.1.2 Mesure du potentiel Redox relatif Pour mesurer la différence des potentiels Redox de deux solutions, commencer par déterminer le potentiel Redox d'une solution en tant que point zéro. Il est possible de déterminer le potentiel Redox relatif avec des électrodes de Redox.
potentiel Redox MultiLab 4010-2 Grandeur de Intervalle de Stabilité dans l'intervalle de mesure temps temps Potentiel Redox 15 secondes ∆ : mieux que 0,3 mV Température 15 secondes ∆ : mieux que 0,5 °C La durée minimum jusqu'à ce qu'une valeur de mesure soit évaluée comme étant stable correspond à...
MultiLab 4010-2 Concentration d'ions Concentration d'ions Mesure 7.1.1 Mesure de la concentration d'ions Le raccord de sonde et l'interface USB-B (Device) sont galvanique- ment séparés. Les mesures sans problèmes sont ainsi également possibles dans les cas suivants: Mesure en milieu de mesure relié à la terre ...
Concentration d'ions MultiLab 4010-2 01.08.2015 08:00 Contrôle de stabilité La fonction de contrôle de la stabilité (AutoRead) contrôle en permanence la (AutoRead) stabilité du signal de mesure. La stabilité exerce une influence essentielle sur & fonction HOLD la reproductibilité de la valeur mesurée. La grandeur de mesure clignote au visuel ...
MultiLab 4010-2 Concentration d'ions Appuyer sur <ENTER> pour lancer une nouvelle mesure avec contrôle de stabilité. Avec <AR> ou <M>, libérer la valeur de mesure gelée. L'indication d'état [AR] disparaît. Le visuel revient à la représentation précédente. Critères Les critères AutoRead influencent la reproductibilité des valeurs mesurées. Les critères suivants sont réglables: ...
Concentration d'ions MultiLab 4010-2 Calibration 7.2.1 Pourquoi calibrer? Les chaînes de mesure sélectives d'ions vieillissent et sont sensibles à la température. Cela s'accompagne d'une modification de la pente. Par consé- quence, la valeur mesurée affichée manque de précision. La calibration permet de déterminer la courbe de calibration de l'électrode et de l'enregistrer dans l'appareil de mesure.
Page 51
MultiLab 4010-2 Concentration d'ions Rincer la chaîne de mesure avec soin à l'eau distillée. Plonger la chaîne de mesure dans la solution étalon 1. En cas de calibration sans sonde de mesure de la température: Mesurer la température de la solution étalon avec un thermomètre. ...
Page 52
Concentration d'ions MultiLab 4010-2 En cas de calibration sans sonde de mesure de la température: Mesurer la température de la solution étalon avec un thermomètre. Avec <F4>/[ ⇅ ], sélectionner le réglage de la température. Avec <> <>, régler la température. ...
MultiLab 4010-2 Concentration d'ions 7.2.4 Étalons de calibration Utiliser de deux à sept solutions étalon différentes. Les solutions étalons doivent être choisies soit en ordre croissant soit en ordre décroissant. Sélectionner l'unité de la solution étalon et du résultat de mesure dans le menu Réglage ISE/Unité.
Concentration d'ions MultiLab 4010-2 Option de menu Réglage/ Description fonction Calibration / Affiche les protocoles de calibration. Mémoire calibration / Autres options: Afficher Avec <><>, feuilleter les pro- tocoles de calibration. Avec <PRT>, sortir le protocole de calibration affiché sur l'inter- face USB-B (PC) ou l'interface USB-A (imprimante USB).
MultiLab 4010-2 Concentration d'ions Visuel Protocole de Evaluation de la calibration Valeur de pente [mV] calibration Error Error Insufficient < 30 ou > 90 * (mesure pas possible) ou < 15 ou > 45 ** Elimination de l'erreur (voir paragraphe 14.2 ISE, page 116) ions monovalents ** ions divalents Protocole de calibra-...
Page 56
Concentration d'ions MultiLab 4010-2 Avec <> <>, sélectionner une méthode et confirmer avec <ENTER>. Calibration Température man. 25 °C Réglage ISE Méthode Addition d'étalon Start méthode 01.08.2015 08:00 Avec <> <>, marquer Start méthode et confirmer avec <ENTER>. La mesure selon la méthode choisie commence (voir paragraphe 7.3.1 , page 57 ...
MultiLab 4010-2 Concentration d'ions 7.3.1 Addition d'étalon Dans le procédé "Addition d'étalon", on ajoute à l'échantillon une quantité connue de solution étalon. La concentration d'ions dans l'échantillon est calculée à partir de la modifica- tion du potentiel. Sélectionner la méthode de mesure (voir paragraphe 7.3 S ÉLECTION DE , page 55).
Page 58
Concentration d'ions MultiLab 4010-2 Avec <> <> , sélectionner continuer et lancer la mesure avec <ENTER>. Lorsque la mesure est achevée, une fenêtre d'introduction s'ouvre. Addition d'étalon Ajouter d'étalon! Volume étalon 1.0 ml Conc. étalon 1.0 mg/l continuer 01.08.2015 08:00 Ajouter la solution étalon à...
MultiLab 4010-2 Concentration d'ions 7.3.2 Soustraction d'étalon Dans le procédé "Soustraction d'étalon", on ajoute à l'échantillon une quantité connue de solution étalon (à pouvoir complexant ou précipitant), ce qui réduit la concentration en ions. La concentration d'ions dans l'échantillon est calculée à partir de la modifica- tion du potentiel.
Page 60
Concentration d'ions MultiLab 4010-2 Plonger la chaîne de mesure dans l'échantillon. Avec <> <> et <ENTER>, entrer les valeurs pour le volume de l'échantillon (Volume d'échant.) et le volume de la solution ISA/TISAB (Vol. ISA/TISAB). Avec <> <>, sélectionner continuer et lancer la mesure avec <ENTER>.
MultiLab 4010-2 Concentration d'ions Avec <M>, quitter la méthode de mesure. Une interrogation de sécurité s'affiche. Avec <> <>, sélectionner oui. Avec <ENTER>, confirmeroui. La mesure selon cette méthode est terminée. 7.3.3 Addition d'échantillon Dans le procédé "Addition d'échantillon", on ajoute à la solution étalon une quantité...
Page 62
Concentration d'ions MultiLab 4010-2 Addition d'échantillon Immerger la sonde dans l'étalon Volume étalon 100.0 ml Conc. étalon 1.0 mg/l Vol. ISA/TISAB 1.0 ml continuer 01.08.2015 08:00 Préparer la solution étalon. Le cas échéant, ajouter la solution ISA/TISAB à l'étalon. Rincer la chaîne de mesure avec soin à l'eau désionisée. Plonger la chaîne de mesure dans l'étalon.
MultiLab 4010-2 Concentration d'ions Addition d'échantillon 01.08.2015 08:00 Le cas échéant, induire la mesure d'autres échantillons avec <ENTER>. Répéter les pas 6 - 14 pour tous les échantillons. Avec <M>, quitter la méthode de mesure. Une interrogation de sécurité s'affiche. Avec <>...
Page 64
Concentration d'ions MultiLab 4010-2 Avec <> <> et <ENTER>, régler si nécessaire le type d'ion pour l'ion de l'étalon (Type d'ion). Pour la sélection du type d'ion définissable par soi-même (ION): Avec <> <> et <ENTER>, régler la valence (Valence) et le poids moléculaire (Masse moléc.) pour l'ion dans la solution étalon.
Page 65
MultiLab 4010-2 Concentration d'ions Avec <> <> , sélectionner continuer et lancer la mesure avec <ENTER>. Lorsque la mesure est achevée, une fenêtre d'introduction s'ouvre. Soustraction d'échantillon Ajouter d'échantillon! Volume d'échant. 1.0 ml continuer 01.08.2015 08:00 Ajouter de l'échantillon à l'étalon (complexant ou agent de précipita- tion).
Concentration d'ions MultiLab 4010-2 7.3.5 Addition d'étalon avec correction de la valeur à blanc (Addition valeur à blanc) Dans le procédé "Addition d'étalon" avec correction de la valeur à blanc, on ajoute à l'échantillon une quantité connue de solution étalon en deux fois. La première addition élève la concentration d'ions jusque dans le domaine linéaire de la courbe d'électrode.
Page 67
MultiLab 4010-2 Concentration d'ions Rincer la chaîne de mesure avec soin à l'eau désionisée. Plonger la chaîne de mesure dans l'échantillon additionné de solution neutre. Avec <> <> et <ENTER>, entrer les valeurs pour le volume de l'échantillon (Volume d'échant.), le volume de la solution ISA/TISAB (Vol.
Page 68
Concentration d'ions MultiLab 4010-2 Avec <ENTER>, confirmer oui. La mesure selon cette méthode est terminée. ba76142f04 09/2015...
MultiLab 4010-2 Oxygène Oxygène Mesure 8.1.1 Mesure de l'oxygène Raccorder la sonde IDS à oxygène à l'appareil de mesure. La fenêtre de mesure de l'oxygène s'affiche au visuel. Le cas échéant, sélectionner la grandeur de mesure avec <M>. Calibrer ou contrôler l'appareil de mesure avec la sonde. Plonger la sonde à...
Page 70
Oxygène MultiLab 4010-2 Saturation en oxygène [%] est affichée et que la fonction Saturation locale est active. La pression atmosphérique s'affiche au visuel si une sonde à oxygène IDS est raccordée. L'activation/désactivation de la fonction Saturation locale pour la grandeur de mesure Saturation en oxygène [%] s'effectue dans le menu des réglages de calibration et de mesure (voir paragraphe 10.4.3 S , page 92).
MultiLab 4010-2 Oxygène Appuyer sur <ENTER> pour lancer une nouvelle mesure avec contrôle de stabilité. Avec <AR> ou <M>, libérer la valeur de mesure gelée. L'indication d'état [AR] disparaît. Le visuel revient à la représentation précédente. Critères pour une La fonction Contrôle de stabilité contrôle si les valeurs de mesure sont stables valeur mesurée dans l'intervalle de temps surveillé.
Oxygène MultiLab 4010-2 Calibration dans l'air saturé en vapeur d'eau. La calibration en passant par une mesure comparative (p. ex. titration de Winkler selon DIN EN 25813 ou ISO 5813). Dans ce cas, la pente relative est adaptée à la mesure comparative par un facteur de correction. Lorsque le facteur de correction est actif, l'indication [Factor] s'affiche dans la fenêtre de mesure.
MultiLab 4010-2 Oxygène Attendre la fin de la mesure AutoRead (signal acoustique). Pour la calibration dans l'air saturé en vapeur d'eau (Cal): Le protocole de calibration s'affiche et il est sorti sur l'interface. Pour la calibration en passant par une mesure comparative (Comp): Avec <>...
Oxygène MultiLab 4010-2 Insérer la sonde à oxygène IDS dans le milieu de calibration. Pour la calibration en passant par une mesure comparative (Comp): Plonger la sonde à oxygène IDS dans la solution de comparaison. Pour la calibration dans l'air saturé en vapeur d'eau (Cal): Insérer la sonde à...
MultiLab 4010-2 Oxygène Les protocoles de calibration des 10 dernières calibrations se trouvent dans le menu Calibration/Mémoire calibration / Afficher. Pour ouvrir le menu Calibra- tion dans le champ d'affichage de la valeur de mesure, appuyer sur la touche <ENTER>. Option de menu Réglage/ Description...
MultiLab 4010-2 Conductivité Conductivité Mesure 9.1.1 Mesure de conductivité Le raccord de sonde et l'interface USB-B (Device) sont galvanique- ment séparés. Les mesures sans problèmes sont ainsi également possibles dans les cas suivants: Mesure en milieu de mesure relié à la terre ...
Page 78
Conductivité MultiLab 4010-2 si la fonction automatique Contrôle de stabilité est désactivée. Indépendamment du réglage pour Contrôle de stabilité automatique (voir para- graphe 10.6.3 C , page 97) dans le menu ONTRÔLE DE STABILITÉ AUTOMATIQUE Système, il est possible à tout moment de démarrer manuellement la fonction Contrôle de stabilité.
MultiLab 4010-2 Conductivité étant stable correspond à l'intervalle de temps surveillé. La durée réelle est généralement plus longue. 9.1.2 Mesure de la température Pour obtenir des mesures de conductivité reproductibles, la mesure de la tem- pérature de la solution de mesure est absolument indispensable. Les sondes IDS mesurent la température grâce à...
Conductivité MultiLab 4010-2 Calibration 9.3.1 Pourquoi calibrer? Au fur et à mesure de son vieillissement, les propriétés de la constante de cellule s'altèrent un peu, du fait de dépôts par exemple. Par conséquence, la valeur mesurée affichée manque de précision. Il suffit souvent de nettoyer la cellule pour lui rendre ses propriétés initiales.
MultiLab 4010-2 Conductivité 03.04.2013 08:00 Immerger la sonde de conductivité dans la solution d'étalon de contrôle 0,01 mol/l KCI. Lancer la mesure avec <ENTER>. La stabilité de la valeur mesurée est vérifiée (contrôle de stabilité). L'indication d'état [AR] s'affiche. La grandeur de mesure clignote. Attendre la fin de la mesure avec contrôle de stabilité...
Page 82
Conductivité MultiLab 4010-2 Option de menu Réglage/ Description fonction Calibration / Mémoire Affiche les protocoles de calibration. calibration / Afficher Autres options: Avec <><>, feuilleter les pro- tocoles de calibration. Avec <PRT>, sortir le protocole de calibration affiché sur l'inter- face USB-B (PC) ou l'interface USB-A (imprimante USB).
MultiLab 4010-2 Réglages Réglages 10.1 Réglages pour mesures de pH 10.1.1 Réglages pour mesures de pH Les réglages sont proposés dans le menu pour réglages de calibration et de mesure de la mesure de pH/Redox. Pour ouvrir dans le champ de visualisation de la valeur de mesure, afficher la grandeur de mesure désirée et appuyer sur la touche <ENTER>.
Page 84
Réglages MultiLab 4010-2 Option de menu Réglage Description possible QSC / Calibration de Démarre la calibration de contrôle avec tampons QSC. contrôle Cette option de menu est disponible seulement lorsqu'une première calibration a été effectuée avec la sonde IDS rac- cordée La valeur de mesure de la température est reprise par une Température alterna-...
MultiLab 4010-2 Réglages Option de menu Réglage Description possible Remise à zéro Remise à zéro de tous les réglages de la sonde (voir para- graphe 10.7.1 R ÉINITIALISATION DES RÉGLAGES DE MESURE page 98) 10.1.2 Kits de tampons pour calibration Pour la calibration automatique, vous pouvez utiliser les kits de solutions tam- pons indiqués dans le tableau.
Page 86
Réglages MultiLab 4010-2 Numéro Kit de tampons * Valeurs de pH à DIN 19267 1,090 25 °C 4,650 6,790 9,230 Mettler Toledo USA * 1,679 25 °C 4,003 7,002 10,013 Mettler Toledo EU * 1,995 25 °C 4,005 7,002 9,208 Fisher * 2,007 25 °C...
Réglages MultiLab 4010-2 Confirmer le réglage avec <ENTER>. Appuyer sur <M> pour quitter le menu. 10.2 Réglages pour les mesure du potentiel Redox Réglages Les réglages se trouvent dans le menu pour réglages de mesure de la mesure de potentiel Redox. Pour ouvrir dans le champ de visualisation de la valeur de mesure, afficher la grandeur de mesure désirée et appuyer sur la touche <ENTER>.
MultiLab 4010-2 Réglages 10.3 Réglages pour mesures ISE Les réglages se trouvent dans le menu de mesure pour la mesure ISE. Pour ouvrir, activer la fenêtre de mesure correspondante dans la visualisation de la valeur mesurée et exercer une courte pression sur la touche <ENTER>. Après achèvement de tous les réglages, commuter sur l'affichage de la valeur de mesure avec <M>.
Réglages MultiLab 4010-2 Option de menu Réglage possible Description Réglage ISE / Cri- Sélection des critères AutoRead tère AutoRead moyen (voir paragraphe 7.1.1 M ESURE élevé DE LA CONCENTRATION D IONS page 47). Réglage ISE / Type Ag, Br, Ca, Cd, Cl, Sélection du type d'ions à...
Page 91
MultiLab 4010-2 Réglages la grandeur de mesure désirée et appuyer sur la touche <ENTER>. Après achèvement de tous les réglages, commuter sur l'affichage de la valeur de mesure avec <M>. Option de menu Réglage Description possible Calibration / Proto- Affiche le protocole de calibration de la cole de calibration dernière calibration Calibration /...
Réglages MultiLab 4010-2 Option de menu Réglage Description possible Calibration / Après le changement du capuchon de Coefficients de sonde, entrer ici les coefficients du capuchon capuchon. Pour les détails, voir paragraphe 10.4.2 E NTRER LES OEFFICIENTS DE , page 92. CAPUCHON Salinité...
MultiLab 4010-2 Réglages Si la fonction Saturation locale est activée, un L s'affiche au visuel avec l'affi- chage de la grandeur de mesure saturation. L'affichage de la grandeur de mesure mg/l n'est pas influencé. 10.5 Réglages pour la mesure de conductivité 10.5.1 Réglages pour sondes de conductivité...
Page 94
Réglages MultiLab 4010-2 Option de menu Réglage Description possible Constante de cellule librement réglable dans la plage de 0,450 à 0,500 cm Const.cell.man. 0,450 ... Affichage et possibilité de réglage pour 0,475 ... la constante de cellule. 0,500 cm Temp. comp. (TC) / Procédure pour compensation de tem- Méthode pérature (voir paragraphe 9.2 C...
Page 95
MultiLab 4010-2 Réglages Option de menu Réglage Description possible Temp. comp. (TC) / 20 °C Température de référence Temp.de référence 25 °C Ce réglage est disponible unique- ment pour les grandeurs de mesure ϰ et ρ. Facteur TDS 0,40 ... 1,00 Facteur pour la valeur de mesure Remise à...
Réglages MultiLab 4010-2 10.6 Réglages indépendants des sondes 10.6.1 Système Pour ouvrir le menu Enregis. & config. dans le champ d'affichage de la valeur de mesure, appuyer sur la touche <ENTER_>. Après achèvement de tous les réglages, commuter sur l'affichage de la valeur de mesure avec <M>. Les réglages effectués à...
MultiLab 4010-2 Réglages 10.6.2 Mémoire Ce menu contient toutes les fonctions permettant d'afficher, d'éditer et d'effacer les valeurs mesurées enregistrées. Vous trouverez des informations détaillées sur les fonctions d'enre- gistrement du MultiLab 4010-2 au paragraphe 11 E NREGISTRE , page 102. MENT 10.6.3 Contrôle de stabilité...
Réglages MultiLab 4010-2 10.7 Réinitialisation (reset) Il est possible de remettre à zéro (initialiser) tous les réglages des sondes et tous les réglages indépendants des sondes séparément les uns des autres. 10.7.1 Réinitialisation des réglages de mesure Lors de la réinitialisation des paramètres de mesure, les données de calibration sont restaurées en l'état à...
Page 99
MultiLab 4010-2 Réglages La fonction Remise à zéro restaure les réglages suivants pour la mesure du ISE dans leur état à la livraison: Réglage Etat à la livraison Critère AutoRead élevé Type d'ion Unité mg/l Température man. 25 °C Température alternative Méthode Addition d'étalon La réinitialisation des réglages de sonde s'effectue dans l'option de menu...
Page 100
Réglages MultiLab 4010-2 Réglage Etat à la livraison Coefficient de température (TC) 2,000 %/K de la compensation de tempéra- ture linéaire Facteur TDS 1,00 La réinitialisation des réglages de sonde s'effectue dans l'option de menu Remise à zéro du menu pour réglages de calibration et de mesure. Pour ouvrir dans le champ de visualisation de la valeur de mesure, afficher la grandeur de mesure désirée et appuyer sur la touche <ENTER>.
MultiLab 4010-2 Réglages 10.7.2 Réinitialisation des réglages du système Il est possible de restaurer dans leur état à la livraison les réglages du système suivants: Réglage Etat à la livraison Langue English Signal sonore Débit en bauds 4800 bauds Format de sortie ASCII Séparateur des décimales Point (xx.x)
Enregistrement MultiLab 4010-2 Enregistrement Il est possible de transférer des valeurs de mesure (groupes de données) dans la mémoire de données: Enregistrement manuel (voir paragraphe 11.1 E NREGISTREMENT MANUEL page 102) Enregistrement automatique à intervalles réguliers, voir paragraphe 11.2 , page 102) NREGISTREMENT AUTOMATIQUE À...
Page 103
MultiLab 4010-2 Enregistrement ment, le groupe de données actuel est en même temps transmis à l'interface. Configuration de la Appuyer sur la touche <STO_>. fonction d'enregis- Le menu d'enregistrement automatique s'affiche. trement automatique Mémoire automatique Numéro ID Intervalle 30 s Durée 180 min continuer...
Page 104
Enregistrement MultiLab 4010-2 Lancement de Pour lancer l'enregistrement automatique, sélectionner continuer avec l'enregistrement <><> et confirmer avec <ENTER>. L'appareil de mesure commute sur automatique l'affichage de la valeur de mesure. 0d03h00min 03.04.2013 08:00 1 Durée d'enregistrement restante 2 Représentation graphique de la durée d'enregistrement L'enregistrement automatique actif se reconnaît à...
MultiLab 4010-2 Enregistrement 11.3 Mémoires de données de mesure 11.3.1 Traitement de la mémoire de données de mesure Il est possible de faire afficher au visuel le contenu des mémoires de données de mesure manuelle ou automatique. Chacune des mémoires de données de mesure possède sa propre fonction d'effacement pour le total du contenu.
MultiLab 4010-2 Enregistrement Nom de la sonde, numéro de série Numéro ID Valeur de mesure de la sonde raccordée Valeur de mesure de température de la sonde raccordée Info AutoRead: AR s'affiche avec la valeur mesurée si le critère AutoRead était satisfait lors de l'enregistrement (valeur mesurée stable).
Transmission de données MultiLab 4010-2 Transmission de données 12.1 Sortie de données de mesure actuelles Avec <PRT>, sortir les données de mesure actuelles sur une interface: USB-B: p.ex. PC USB-A: p.ex. imprimante ou clé USB (si aucun PC n'est raccordé) 12.2 Transmission de données L'appareil de mesure dispose des interfaces suivantes: ...
MultiLab 4010-2 Transmission de données Régler sur l'appareil raccordé (ordinateur personnel) les mêmes don- nées de transmission: Débit en bauds: sélectionnable entre 1200 ... 19200 Handshake RTS/CTS A régler seulement sur l'ordinateur: – Parité aucune – Bits de données: 8 –...
Transmission de données MultiLab 4010-2 12.5 Options pour la transmission de données à l'interface USB-B (PC) et l'interface USB-A (imprimante USB) L'interface USB-B permet de transmettre des données à un ordinateur person- nel. Via l'interface USB-A, il est possible de transmettre des données à une impri- mante USB ou à...
MultiLab 4010-2 Transmission de données 12.6 Transmission de données à l'interface USB-A (mémoire USB) Via l'interface USB-A, il est possible de transmettre des données à une mémoire USB ou à une imprimante USB. La transmission de données sur une imprimante USB est décrite dans un paragraphe qui lui est dédié (voir para- graphe 12.5 O USB- PTIONS POUR LA TRANSMISSION DE DONNÉES À...
Maintenance, nettoyage, élimination MultiLab 4010-2 Maintenance, nettoyage, élimination 13.1 Maintenance 13.1.1 Opérations générales de maintenance Les travaux de maintenance se limitent au remplacement de la pile tampon pour l'horloge système. Pour la maintenance des sondes IDS, observer les modes d'emploi respectifs.
MultiLab 4010-2 Maintenance, nettoyage, élimination Ouvrir le logement des piles (1) sous l'appareil. Enlever la pile de son logement. Mettre une nouvelle pile dans le logement à pile. Fermer le logement des piles (1). L'indication de la date (jour) clignote à l'écran. Au moyen d'un tournevis, visser et serrer les vis (2) du couvercle du logement à...
Que faire, si... MultiLab 4010-2 Que faire, si... 14.1 pH Pour de plus amples informations et remarques concernant le net- toyage et le remplacement des sondes, se reporter à la documen- tation de la sonde. Message d'erreur Cause Remède OFL, UFL Sonde de pH IDS: –...
Page 115
MultiLab 4010-2 Que faire, si... Pas de valeur Cause Remède mesurée stable Sonde de pH IDS: – Diaphragme souillé – Nettoyer le diaphragme – Membrane souillée – Nettoyer la membrane Solution de mesure: – Valeur de pH instable – Le cas échéant, mesurer à l'abri de l'air –...
Que faire, si... MultiLab 4010-2 14.2 ISE Message d'erreur Cause Remède – Plage de mesure dépassée – Diluer la solution de mesure Valeurs mesurées Cause Remède évidemment – Chaîne de mesure non raccordée – Raccorder la chaîne de mesure erronées –...
MultiLab 4010-2 Que faire, si... 14.3 Oxygène Pour de plus amples informations et remarques concernant le net- toyage et le remplacement des sondes, se reporter à la documen- tation de la sonde. Message d'erreur Cause Remède – Valeur mesurée hors de la plage de –...
Que faire, si... MultiLab 4010-2 14.5 Généralités Symbole de sonde Cause Remède clignote – Intervalle de calibration écoulé – Calibrer à nouveau le système de mesure L'appareil ne réagit Cause Remède pas aux touches – Etat de fonctionnement indéfini ou –...
Page 119
MultiLab 4010-2 Que faire, si... La transmission de Cause Remède données sur – L'interface USB-B est reliée à un – Débrancher l'ordinateur person- l'imprimante USB ne ordinateur personnel nel de l'interface USB-B fonctionne pas – L'imprimante USB raccordée ne – Utiliser une autre imprimante fonctionne pas USB (voir paragraphe 12.4 ACORDEMENT D...
Caractéristiques techniques MultiLab 4010-2 Caractéristiques techniques 15.1 Plages de mesure, résolutions, précision Plages de mesure, Grandeur Plage de mesure Précision précisions Pression atmosphé- 225 ... 825 mm Hg ± 3 mm Hg rique (absolue)* *disponible seulement avec sonde d'oxygène raccordée Vous trouverez plus de données dans la documentation jointe à...
Page 121
MultiLab 4010-2 Caractéristiques techniques Bits de donnée Bits d'arrêt Parité aucune (None) Handshake RTS/CTS Longueur de câble 3 m max. Port USB (Host) Type USB 2.0 USB-A (Host), appareil USB Directives et normes Directive CE 2004/108/CE appliquées EN 61326-1 EN 61000-3-2 EN 61000-3-3 FCC Class A Sécurité...
Page 122
Caractéristiques techniques MultiLab 4010-2 Clavier (antibactérien) Autotype International Limited Client: Job Ref: 04I0712 Grove Road Sample Ref No.: LSN 25/71815 Wantage Date Received: Oxon 15/07/2004 OX12 7B2 Date Reported: 03/03/2005 United Kingdom CERTIFICATE OF ANALYSIS AUTOTEX AM FILM TEST Supplier: AUTOTYPE Meth.
Page 123
MultiLab 4010-2 Caractéristiques techniques Autotype International Limited Client: Job Ref: 05B1760 Grove Road Sample Ref No.: LSN 26/38123 Wantage Date Received: Oxon 24/10/2004 OX12 7B2 Date Reported: 21/02/2005 United Kingdom CERTIFICATE OF ANALYSIS AUTOTEX AM AGED 15 YEARS Harmonised JIS Z2801/AATCC 100 Meth.
Actualisation du logiciel (firmware) MultiLab 4010-2 Actualisation du logiciel (firmware) 16.1 Actualisation du logiciel (firmware) pour l'appareil de mesure MultiLab 4010-2 Vous trouverez les updates du logiciel (firmware) disponibles pour l'appareil de mesure sur Internet. Le programme d'actualisation du firmware permet de charger la toute dernière version du firmware du MultiLab 4010-2 au moyen d'un ordinateur personnel (PC).
MultiLab 4010-2 Actualisation du logiciel (firmware) 16.2 Actualisation du firmware pour les sondes IDS Le programme d'actualisation du firmware permet de charger la toute dernière version du firmware des sondes IDS au moyen d'un ordinateur personnel (PC). Vous trouverez les actualisations de logiciel (firmware) disponibles pour les sondes IDS sur Internet.
Répertoire des termes techniques MultiLab 4010-2 Répertoire des termes techniques pH/Redox/ISE Asymétrie voir point zéro Diaphragme Le diaphragme est un corps poreux dans la paroi du boîtier des élec- trodes de référence ou des ponts électrolytiques. Il établit le contact électrique entre deux solutions et rend plus difficile l'échange électroly- tique.
Page 127
MultiLab 4010-2 Répertoire des termes techniques Salinité La salinité absolue S d'une eau de mer correspond au rapport de la masse de sel en solution à la masse de la solution (en g/kg). En pra- tique, cette grandeur n'est pas directement mesurable. C'est pourquoi les contrôles océanographiques utilisent la salinité...
Page 128
Répertoire des termes techniques MultiLab 4010-2 Ajuster Intervenir sur un dispositif de mesure de sorte que la grandeur sortie (p. ex. la grandeur affichée) diffère aussi peu que possible de la valeur cor- recte ou d'une valeur considérée comme correcte ou que les écarts restent en deça des seuils d'erreur.
MultiLab 4010-2 Annexe Annexe 19.1 Tableau de solubilité de l’oxygène Solubilité de l’oxygène en mg/l dans l’eau exposée à de l’air saturé en eau à une pression de 760 mmHg. Salinité = Mesure de la quantité de sels dissous dans l’eau. Chlorinité...
