Raccordement
Remarque sur le raccordement
Mettez tous les appareils hors tension avant de procéder au raccordement.

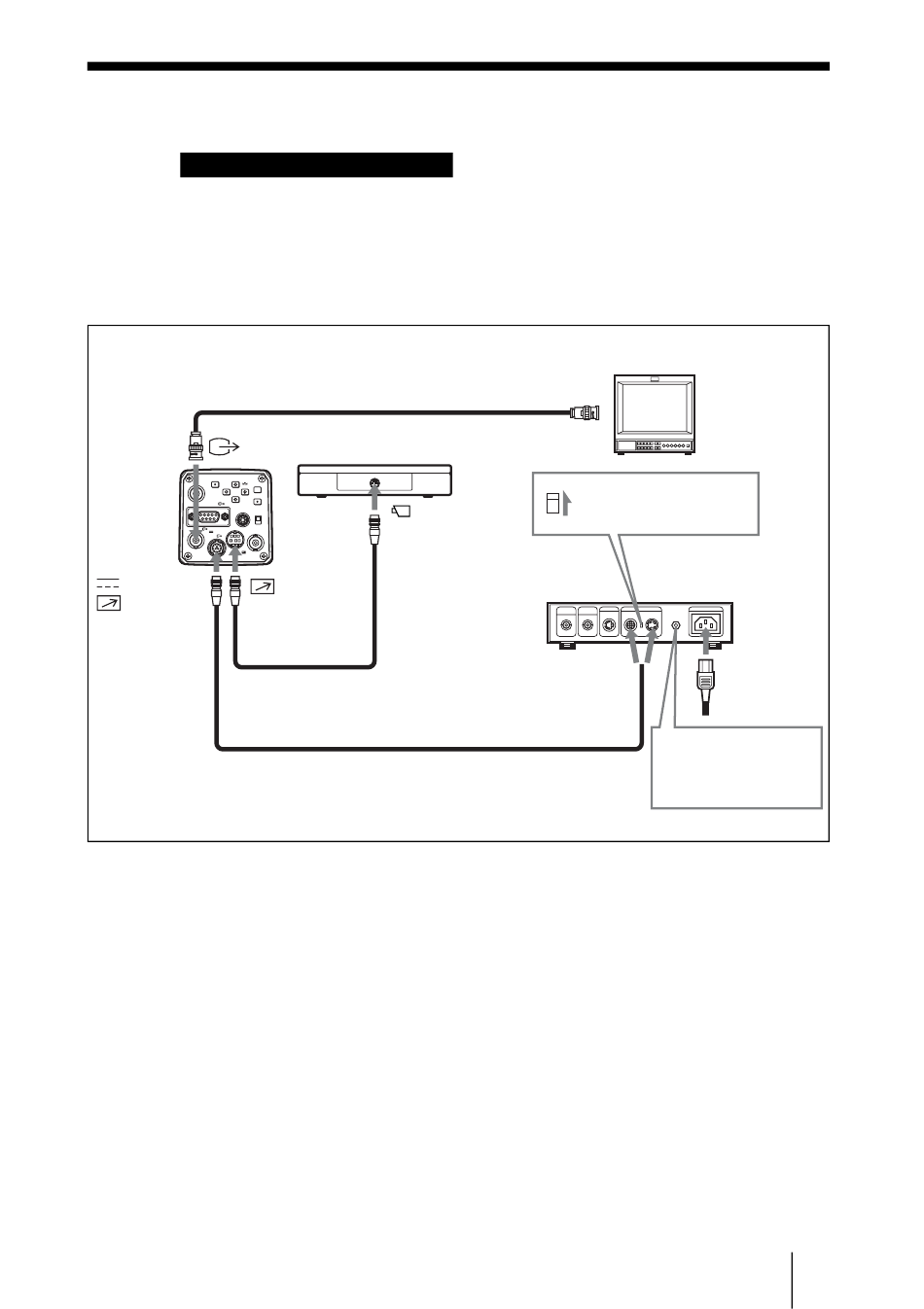

Exemples de connexion) Lors de l'utilisation du modèle DXC-990
Pour plus de détails sur le raccordement avec d'autres caméras, reportez-vous
aux modes d'emploi les accompagnant.
Caméra vidéo
DXC-C33/390/990/
C33P/390P/990P*
VIDEO OUT
MENU
BLACK
TRIG IN
FILE
BARS
SELECT
WHITE
ENTER
RGB/SYNC
LENS
MENU LOCK
ON
OFF
VIDEO OUT
DC IN/
GEN LOCK
VBS
REMOTE
DC IN/
REMOTE
* Les modèles DXC-C33P/390P/990P et l'adaptateur de caméra CMA-D2MDCE sont prévus pour un
usage médical.
Câble coaxial de 75 ohms
RM-C950
CAMERA
Câble de
connexion
REMOTE
(fourni avec la
RM-C950)
Câble CCDC: CAMERA (4 broches)
Câble CCXC: CAMERA (12 broches)
Câble CCDC-5/10/25/50A/100A
ou
Câble CCXC-12P02N/05N/10N/25N
Moniteur vidéo,
magnétoscope, etc.
Connecteur
d'entrée vidéo
1
Réglez le sélecteur
MODE sur la position "1".
2
Adaptateur de caméra
CMA-D2/D2MD/
D2CE/D2MDCE*
Borne de terre
équipotentielle
(seulement pour le
CMA-D2MDCE)
Raccordement
AC IN
Cordon
d'alimentation
