Climatiseur gainable Unitary
(Lorsque le tuyau flexible d'étanchéité est raccordé)
Collier
(accessoire)

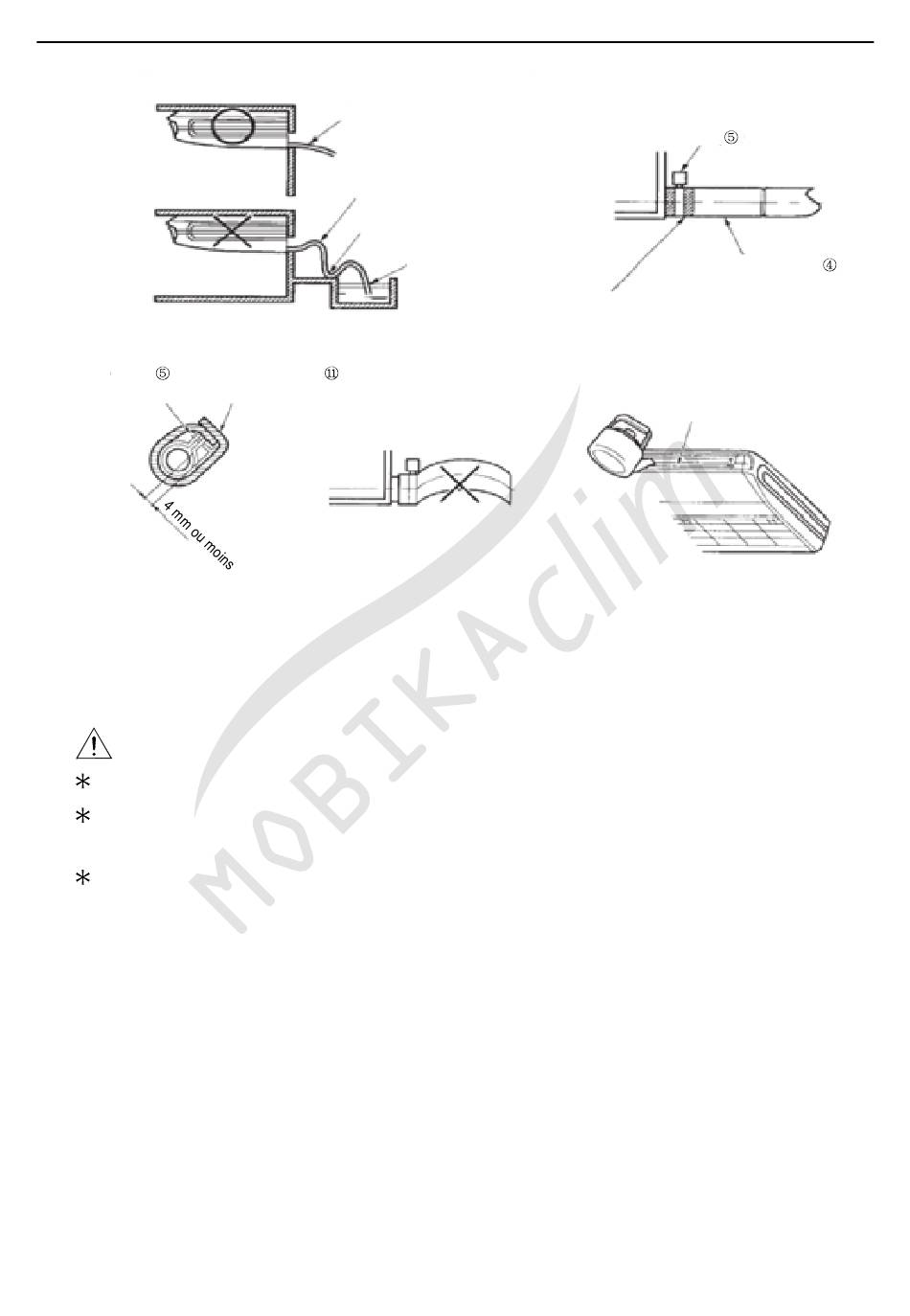

Fig.12
6. Installation des tuyaux de connexion
Raccordez le tuyau de connexion aux deux tuyaux principaux correspondants, serrez
fermement l'écrou sur le raccord du tuyau de connexion.
Attention !
Veillez à ne pas endommager les tuyaux lors de leur cintrage.
Si le couple de serrage est trop élevé pour le serrage du raccord conique, des fuites
peuvent apparaître.
La température du circuit de refroidissement peut être élevée, veillez donc à tenir le
câble d'interconnexion à l'écart du tube de cuivre.
Inclinaison du tuyau d'évacuation
Ne pas relever
Ne pas cintrer
Fig.10
Grande mousse
(accessoire)
Ne pas plonger
dans l'eau
Zone avec ruban adhésif (gris)
Conteneur d'eau
Fig.13
10
Collier
Tuyau flexible d'évacuation
Fig.11
Sortie d'air
Fig.14
