Chapitre 2 : Installation
2
1

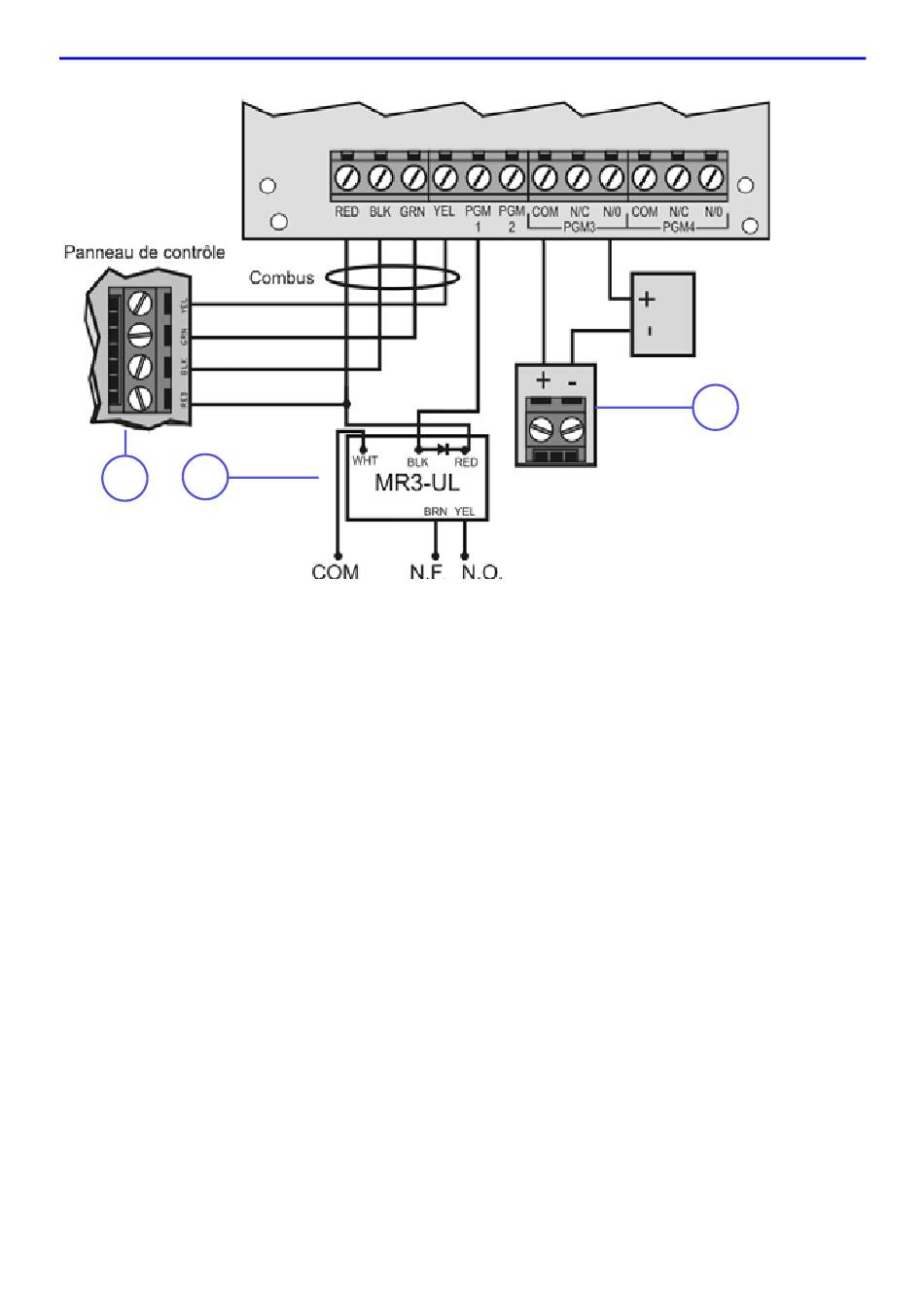

1. Connexion - Panneau de contrôle / Combus
NOTE : Lors de l'utilisation d'un RTX3 comme dispositif autonome, raccorder
une source d'alimentation externe de 12 Vc.c. aux bornes RED et BLK. Une
batterie de secours est recommandée.
2. Utiliser un relais si la consommation de courant de la PGM1 ou de la PGM2
excède 150 mA. Raccorder le connecteur RED du RTX3 au connecteur RED
du relais et le connecteur de PGM (PGM1 ou PGM2) au connecteur BLK du
relais.
3. Raccorder la PGM3 et la PGM4 à des blocs d'alimentation externes si une
alimentation additionnelle est nécessaire. Un PS-817 est recommandé.
Raccorder le N/O de la PGM à la connexion "+" du bloc d'alimentation externe.
Raccorder le connecteur "-" du bloc d'alimentation au connecteur "-" du
dispositif. Raccorder le connecteur COM de la PGM au connecteur "+" du
dispositif.
NOTE : Conserver le numéro de série de tous les modules sans fil à utiliser
avec le RTX3. S'assurer que la programmation peut être transférée si cette
installation remplace un autre RTX3.
