Affichage À Del; Antennes - Paradox RTX3 Manuel D'installation

1
2
4

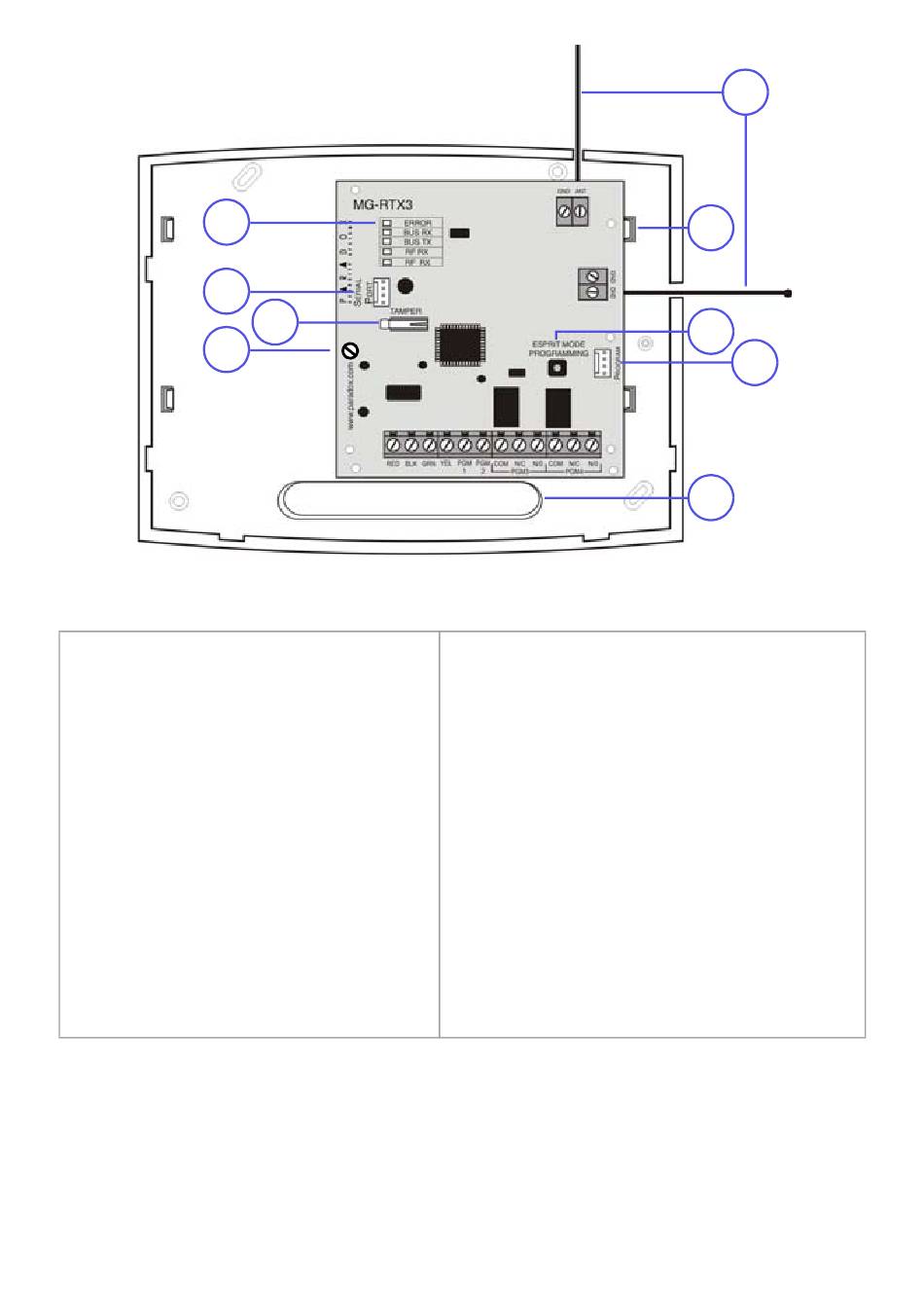

1. Affichage à DEL
(voir Rétroaction - DEL à la
page 8)
2. Connexion en série / Mise à
niveau du micrologiciel (voir Mise
à niveau du micrologiciel à la
page 18)
3. Interrupteur de sécurité
4. Vis pour carte de circuits
imprimés

5. Antennes

6. Languettes de montage
Page 6
3
7. Bouton de programmation en mode
Esprit : Appuyer sur le bouton pour
accéder à la programmation en mode
Esprit (voir Programmation pour Esprit
et mode autonome à la page 15).
Également utilisé pour la
réinitialisation du système (voir
Réinitialisation du système à la
page 8).
8. Raccorder le clavier à DEL Esprit
636/646 au connecteur "Program"
(Programmer) pour la programmation
en mode Esprit et en mode autonome.
9. Fente pour câblage
5
6
7
8
9
Vue d'ensemble
