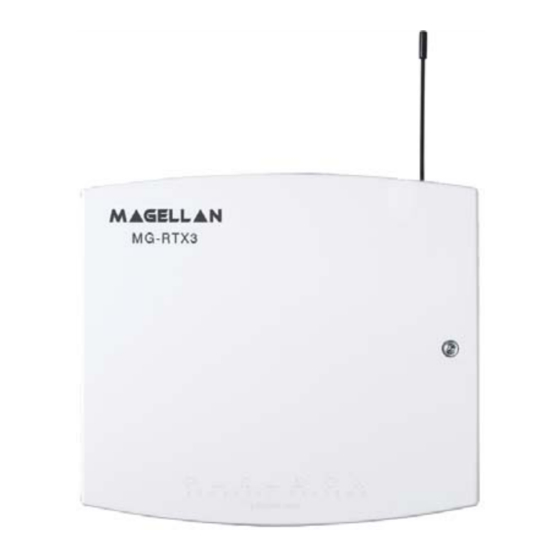

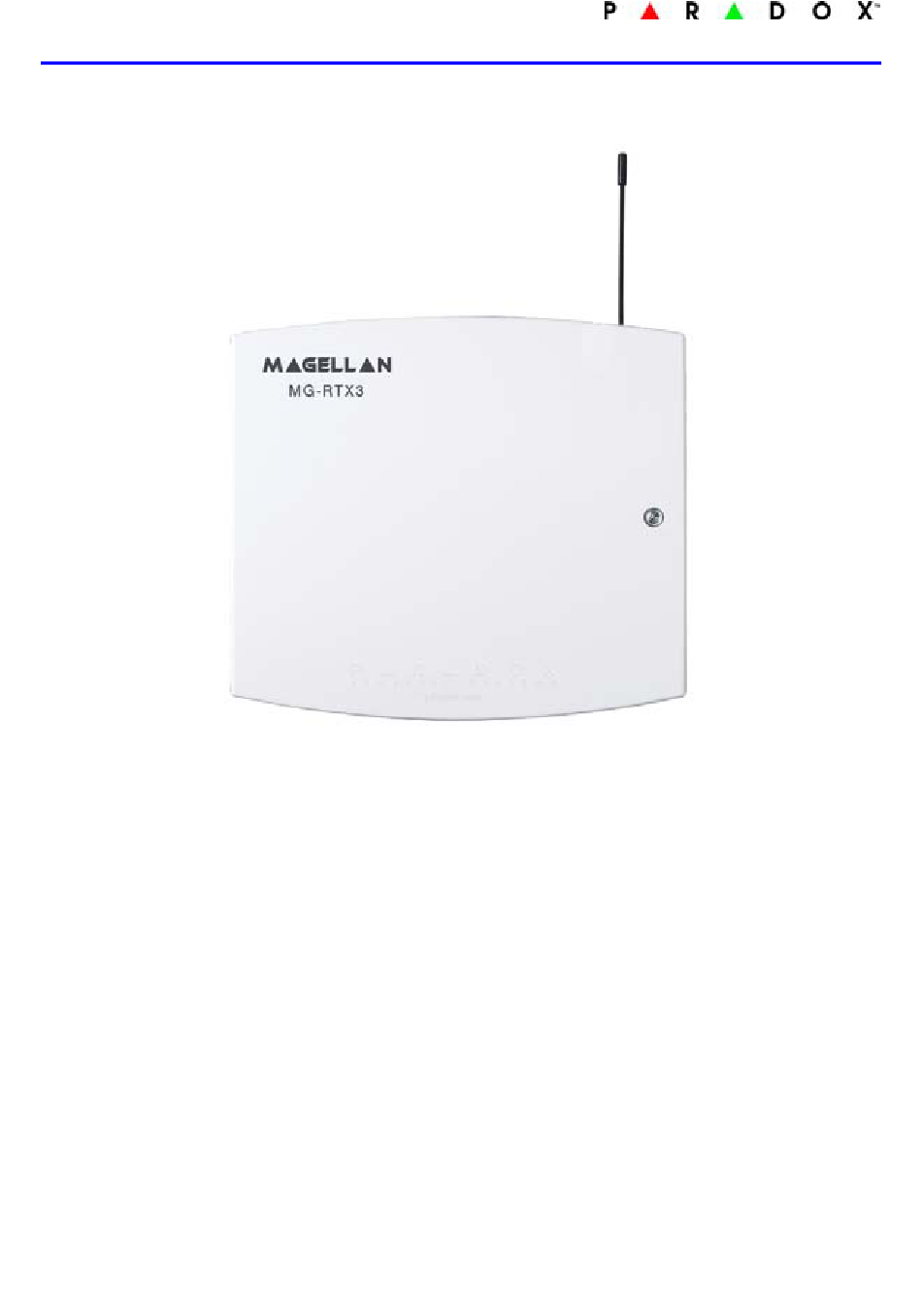

- Page 1 RTX3 : Module d’expansion sans fil V5.1 Manuel d’installation et de référence...
-
Page 3: Table Des Matières
Table des matières Spécifications ................4 Compatibilité de matériel............4 Vue d’ensemble ............5 Description ................5 Caractéristiques ..............5 Installation..............7 Réinitialisation du système............8 Rétroaction - DEL..............8 Programmation ............. 9 Programmation pour système Impérial ........9 Programmation pour Série Spectra SP ........9 Programmation pour EVO ............ -
Page 4: Spécifications
Se référer aux Instructions de l’émetteur approprié. Autres : Antenne bipolaire; Algorithme de correction des erreurs Certifications : Pour les renseignements les plus récents concernant l’approbation UL et CE des produits, veuillez visiter le www.paradox.com. Compatibilité de matériel Spectra Impérial Esprit Autonome Zones Télécommandes... -
Page 5: Vue D'ensemble
Chapitre 1 : Vue d’ensemble Description Caractéristiques Le RTX3 est un module d’expansion • Jusqu’à 32 zones sans fil bidirectionnel pour 32 zones offrant • Capacité de support pour aux panneaux de contrôle Impérial, télécommandes REM1 / REM2 / DGP/EVO, Spectra SP ou Esprit une REM3 / REM15 / RAC1 / RAC2 capacité... -
Page 6: Affichage À Del
1. Affichage à DEL 7. Bouton de programmation en mode (voir Rétroaction - DEL à la Esprit : Appuyer sur le bouton pour page 8) accéder à la programmation en mode Esprit (voir Programmation pour Esprit 2. Connexion en série / Mise à et mode autonome à... -
Page 7: Installation
2. Utiliser un relais si la consommation de courant de la PGM1 ou de la PGM2 excède 150 mA. Raccorder le connecteur RED du RTX3 au connecteur RED du relais et le connecteur de PGM (PGM1 ou PGM2) au connecteur BLK du relais. -
Page 8: Réinitialisation Du Système
Réinitialisation du système La fonction de réinitialisation du système ne fonctionne que pendant les 30 premières secondes après la mise sous tension du RTX3. Pour réinitialiser le système, appuyer sur la touche de programmation et la maintenir enfoncée pendant 5 secondes, jusqu’à ce que la DEL RX du BUS clignote. Afin de réinitialiser les valeurs par défaut du module, lâchez, puis appuyez une fois de... -
Page 9: Programmation
NOTE : La programmation pour un système de Série Spectra SP nécessite des claviers K32 ou K10V/H d’une version 2.0 ou ultérieure. NOTE : Un seul module RTX3 peut être raccordé à un panneau de Série Spectra SP. Programmation pour EVO Lors d’un raccordement à... -
Page 10: Contrôle De Présence
à la section [3034] de EVO et aux options [2] et [3] de la section [001]* du RTX3 pour les options de supervision de l’émetteur sans fil. * Voir les sections de programmation du RTX3 pour EVO à la page 10 pour les instructions sur la saisie des numéros de section à 3 caractères du RTX3. -
Page 11: Assignation D'émetteurs Sans Fil
K641 / K641R, activer l’option EVO [1] dans la section [3029] et se référer à “Programmation d’une télécommande sur le RTX3 pour EVO - Sans un clavier K641 / K641R” à la page 14. [601] à Puissance du signal de l’émetteur [601] = Entrée de zone 1... - Page 12 Programmer les options [989] d’événement d’activation de sortie PGM bidirectionnelle, d’événement de désactivation et de délai de PGM. Se référer aux Options de PGM du RTX3 pour EVO. [991] Visualisation de défectuosité de Le numéro de la PGM en défectuosité...
- Page 13 Désactivation de PGM Numéro de PGM Groupe Groupe de No de début No de fin d’événements fonctions PGM1 [914] [915] [916] [917] PGM2 [924] [925] [926] [927] PGM3 [934] [935] [936] [937] PGM4 [944] [945] [946] [947] PGM5 [954] [955] [956] [957] PGM6...
- Page 14 Programmation d’une télécommande sur le RTX3 pour EVO - Sans un clavier K641 / K641R Section Fonction Description [040] à Visualisation ou [040] = Télécommandes 1 à 8 [043] suppression de [043] = Télécommandes 25 à 32 télécommandes Une fois dans la section, sélectionner laquelle des huit positions de télécommande doit être supprimée.
-
Page 15: Programmation Pour Esprit Et Mode Autonome
Assignation d’un code [301] = Utilisateur 01 [332] d’utilisateur [332] = Utilisateur 32 À partir du panneau Esprit, assigner un code d’utilisateur valide dans le RTX3. Pour supprimer un code d’utilisateur, appuyer sur [2 ], puis sur ENTRER [201] à Assignation d’une [201] = Télécommande 01... - Page 16 Section Fonction Description [401] à Options des boutons de la télécommande [432] [401] = Télécommande 01 [432] = Télécommande 32 Option [1] Option [2] Option [3] Définition* Désact. Désact. Désact. Aucun arm. ou désarm. Act. Désact. Désact. = Arm. régulier Bouton (par défaut) Désact.
-
Page 17: Alarme De Panique
Section Fonction Description [011] à Activation de la sortie PGM Se référer aux sections [401] et [432] [014] [011] = Bouton de téléc. [012] = Bouton de téléc. [013] = Bouton de téléc. [014] = Bouton de téléc. Option [1] Activer sortie Option par défaut ACT. -
Page 18: Utilisation Comme Module Autonome
• Il n’est pas nécessaire de programmer le sections [301] à [332]. NOTE : Pour programmer les émetteurs sans fil en mode autonome, un PX8 doit être utilisé avec le RTX3. Se référer aux instructions du PX8 pour de plus amples informations. -
Page 19: Index
Index Numérique 2WPGM Assignation ................11 Puissance du signal ..............11 Affichage à DEL ................6 Alarme de panique ................. 17 Antennes ..................6 Assignation d’émetteurs sans fil ............ 11 Assignation d’un code d’utilisateur ..........15 Assignation d’un émetteur sans fil ..........15 Assignation d’une télécommande .......... - Page 20 Garantie ................... 2 Installation ..................7 Interrupteur de sécurité ..............6 Intervalle de temps pour le contrôle de présence ......10 K641 ....................9 Languettes de montage ..............6 Mise à niveau du micrologiciel ............18 Mode autonome ................18 Mode Esprit ..................
- Page 21 Réinitialisation du système .............. 8 Rétroaction - DEL ................6 Rétroaction visuelle et sonore de la REM2 ........10 Sensibilité ..................4 Série Spectra SP ................9 Signal de sabotage de l’émetteur ..........10 Sorties PGM ..................4 Spécifications ................... 4 Supervision de batterie faible ............
- Page 22 Pour tous les renseignements sur la garantie de ce produit, veuillez vous référer à la Déclaration de garante limitée qui se trouve sur le site Web au www.paradox.com/terms. L’utilisation de ce produit Paradox signifie l’acceptation de toutes les modalités et conditions de la garantie.
- Page 24 1-800-791-1919, du lundi au vendredi entre 8 h 00 et 20 h 00 HNE. Pour du soutien technique hors du Canada et des États-Unis, composez le 00-1-450-491-7444, du lundi au vendredi entre 8 h 00 et 20 h 00 HNE. N’hésitez pas à visiter notre site Web au www.paradox.com. RTX3-FI10 01/2011 PARADOX.COM...
