Paradox VDMP3 Guide Rapide

2. Lorsque le VDMP3 répond, on vous demande d'entrer votre code d'utilisateur.
"Veuillez entrer votre code d'accès."
3. Chaque état de secteur est fourni.
"Secteur 1 armé, Secteur 2 désarmé..."
4. Des options sont proposées pour armer / désarmer et pour le contrôle des fonctions de sorties PGM.
"Appuyer sur 1 pour armer ou désarmer le système. Appuyer sur 2 pour contrôler les fonctions."
NOTE : Lors de la communication avec le VDMP3, vous devez attendre 2 minutes avant de pouvoir vous connecter à nouveau. Pour éviter d'avoir à attendre,
appuyer sur "#" avant de raccrocher pour vous déconnecter du VDMP3.
Réception d'un appel du VDMP3 (système en alarme)
Lorsque le VDMP3 appelle à cause d'une alarme dans le système, il fait jouer le Voice ID (Identificateur vocal), si enregistré, avise l'utilisateur
qu'il y a une alarme et propose des options de contrôle du système.
"Alarme dans la maison de Mary. Secteur 2 en alarme. Zone 3. Appuyer sur 1 pour désarmer le système. Appuyer deux fois sur le carré (##)
pour raccrocher."
• Pour confirmer l'alarme, appuyer sur ##. Le raport d'alarme cesse.
• Pour confirmer et désarmer le système, appuyer sur 1 + [
• Raccrocher pour que le VDMP3 appelle le prochain numéro de téléphone.
Touches spéciales du téléphone
Utiliser les touches spéciales du téléphone lors de la programmation des numéros de téléphone à l'Étape 3 des Instructions de configuration.
Fonction Touche
[
PARTIEL
*
# [
EXC
Alterner entre composition multifréquence / au
[
ARMER
cadran (T)
Attendre la deuxième tonalité de composition (W) [
DÉSARM
Pause de 4 secondes (P) [
CONT
Activation des fonctions (sorties PGM)
Lors de l'activation ou de la désactivation des 8 fonctions du VDMP3, il est possible d'activer les fonctions des sorties PGM ou les sorties PGM
qui sont programmées dans le panneau de contrôle.
Par exemple, lors de l'activation des fonctions du VDMP3, le message suivant est affiché :
"Appuyer sur 1 pour activer / désactiver la Fonction 1"
"Appuyer sur 2 pour activer / désactiver la Fonction 2"
...
"Appuyer sur l'étoile ( ) pour quitter"
*
"Appuyer sur le carré (#) pour raccrocher"
Magellan / Spectra SP
Les fonctions du VDMP3 peuvent activer les 8 premières sorties PGM telles que programmées dans le panneau de contrôle.
EVO
Les numéros de fonctions du VDMP3 correspondent aux fonctions du EVO d'après le tableau suivant :
Fonction VDMP3 Touche Fonction EVO Fonction VDMP3
Fonction 1 ACT. Touche Fonction 1 Fonction 5 ACT.
Fonction 1 DÉSACT. Touche Fonction 2 Fonction 5 DÉSACT. Touche Fonction 10
Fonction 2 ACT. Touche Fonction 3 Fonction 6 ACT.
Fonction 2 DÉSACT. Touche Fonction 4 Fonction 6 DÉSACT. Touche Fonction 12
Fonction 3 ACT. Touche Fonction 5 Fonction 7 ACT.
Fonction 3 DÉSACT. Touche Fonction 6 Fonction 7 DÉSACT. Touche Fonction 14
Fonction 4 ACT. Touche Fonction 7 Fonction 8 ACT.
Fonction 4 DÉSACT. Touche Fonction 8 Fonction 8 DÉSACT. Touche Fonction 16
NOTE : Si la touche de fonction du panneau de contrôle EVO est programmée à l'aide d'un minuteur, le VDMP3 ne reconnaît pas la désactivation de la sortie
PGM lorsque le délai du minuteur est écoulé. Le VDMP3 indique alors que la sortie PGM est ACT. lorsque le délai du minuteur est écoulé et que la sortie PGM
est, en réalité, DÉSACT.
Brevets : Un ou plusieurs des brevets américains suivants peuvent s'appliquer : 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 et
RE39406 et d'autres brevets en instance. Des brevets canadiens et internationaux peuvent aussi s'appliquer.
Marques de commerce : Digiplex EVO, Magellan et Spectra SP sont des marques de commerce ou des marques de commerce déposées de Systèmes de sécurité Paradox Ltée ou
de ses sociétés affiliées au Canada, aux États-Unis et/ou dans d'autres pays.
Certification : Pour les renseignements les plus récents concernant l'approbation UL et CE des produits, veuillez visiter le www.paradox.com.
Garantie : Pour tous les renseignements sur la garantie de ce produit, veuillez vous référer à la Déclaration de garantie limitée qui se trouve sur le site Web au www.paradox.com/
terms. L'utilisation de ce produit Paradox signifie l'acceptation de toutes les modalités et conditions de la garantie.
© Systèmes de sécurité Paradox Ltée, 2010. Tous droits réservés. Spécifications sujettes à changement sans préavis.
VDMP3-FI06 01/2010
' ].
CODE D ACCÈS
Fonction
] Effacer
. ] Supprimer
AUTO
Suppression à partir de l'emplacement du curseur
]
jusqu'à la fin
.] Insertion d'un espace
.] Composition du 9 pour la ligne externe
Touche Fonction EVO
Touche Fonction 9
Touche Fonction 11
Touche Fonction 13
Touche Fonction 15
PARADOX.COM
Module vocal enfichable VDMP3
V1.2
Description
Le VDMP3 fournit un lien vocal avec le panneau de
contrôle et peut être être programmé pour contacter un ou
des numéro(s) de téléphone en cas d'alarme. Il est aussi
possible d'appeler le VDMP3 à partir d'une ligne externe,
ce qui permet d'armer ou de désarmer le système et
d'activer les sorties PGM. Le VDMP3 transforme
essentiellement le téléphone extérieur en clavier.
Spécifications
Compatibilité EVO48
EVO192
EVO96 V1.5 ou ultérieure
Touche
Série MG V2.10 ou ultérieure
[ .]
EFFAC
Série Spectra SP V2.10 ou ultérieure
[ ]
DEFT
Consommation de 35 mA
[ ]
ACC
courant
Audio 18,345 Hz
[ ]
MÉM
Dimensions 2,5 po x 2,5 po (6,4 cm x 6,4 cm)
9+[ ]
PARTIEL
Installation
Le VDMP3 est installé directement sur les connecteurs
Pour installer le VDMP3 :
1. Procéder à la mise hors tension du panneau de contrôle.
2. Rattacher le support pin au panneau EVO et au VDMP3.
3. Pour la conversion serial / RS485, raccorder le CVT485 au port d'expansion.
4. Raccorder le VDMP3 au
DIALER
5. Raccorder le 306USB / 307USB ou CONV3USB / CV4USB (WinLoad / NEware) au
6. Procéder à la mise sous tension du panneau de contrôle une fois que le VDMP3 est bien raccordé.
Imprimé au Canada
Caractéristiques
• Compatible avec la série Spectra SP (V2.10 ou ultérieure), la série MG (V2.10 ou
ultérieure), les panneaux de contrôle EVO et le Module GPRS/GSM PCS200
• Enregistrement d'un "Voice ID" pour l'identification du lieu d'installation
• Composition d'un maximum de 8 numéros de téléphone pour la transmission d'une
alarme antivol, de panique ou d'incendie à l'aide de messages préenregistrés.
• Armement / désarmement à distance du système par téléphone
• Contrôle des sorties PGMs et activation / désactivation des touches de fonction à
distance par téléphone
• Menu guidé par la voix
• Mise à niveau locale
• Raccordement direct au panneau de contrôle

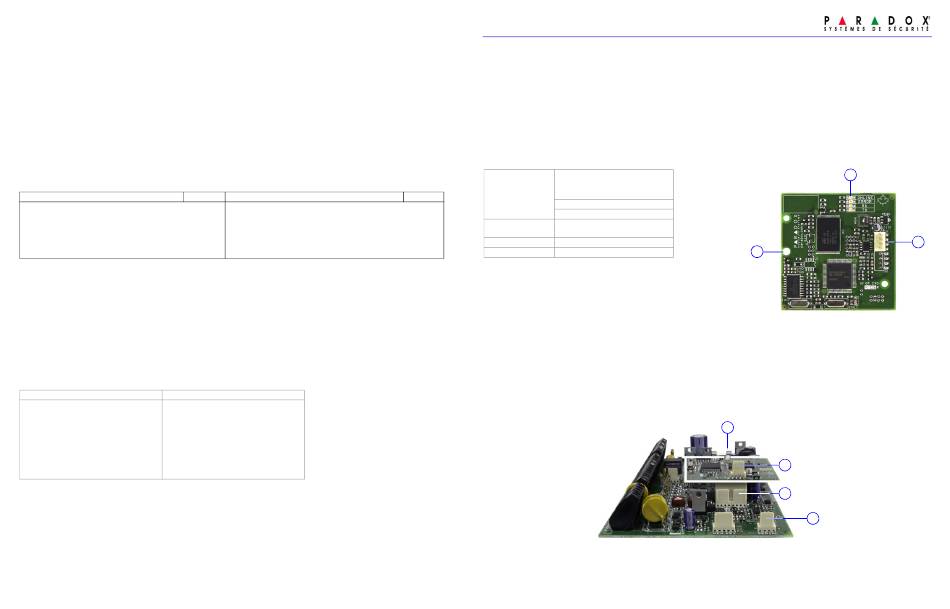

Vue d'ensemble
1. Trou pour Mounting pin
2. DEL de rétroaction
3. Port d'expansion
1
et du panneau de contrôle, tel qu'illustré ci-dessous.
DIALER EBUS
et au .
EBUS
SERIAL
2
2
3
.
3
4
5
